Caso di studio: linea di verniciatura a polvere per profili in alluminio, Indonesia
Sommario
Una linea completa di verniciatura elettrostatica a polvere, circa 108 tonnellate di attrezzature, per un'azienda di estrusione e serramenti in alluminio con sede a Jakarta che gestisce cinque presse di estrusione con una capacità dichiarata di 1.000 tonnellate di profilo al mese e rifinisce i propri profili mediante anodizzazione, verniciatura a polvere e effetto legno. Pretrattamento, cabine a polvere con reciprocatori automatici, recupero a ciclone, polimerizzazione e un trasportatore per profili lunghi sono stati progettati come un unico pacchetto, spedito dalla Cina a giugno 2026 con un pacchetto di pezzi di ricambio a seguire ad agosto 2026.
Contesto del Progetto
Il cliente è uno dei produttori indonesiani di estrusi in alluminio e specialista in facciate, porte e finestre, con sede a Jakarta. Gestisce cinque presse di estrusione (quattro da 1.000 MT e una da 3.500 MT) con una capacità dichiarata di 1.000 MT di profili al mese, e rifinisce i propri profili mediante anodizzazione, verniciatura a polvere e finitura effetto legno. MUSI ha fornito una linea completa di verniciatura a polvere elettrostatica, spedita dalla Cina a giugno 2026, seguita da parti di ricambio ad agosto 2026.
La Sfida
I profili architettonici sono lunghi, sottili ed esposti su ogni faccia una volta installati in una finestra, porta o facciata continua. Il rivestimento deve essere uniforme lungo tutta la lunghezza e attorno a ogni bordo e scanalatura, il colore deve corrispondere da lotto a lotto su un intero edificio, e la linea deve tenere il passo con un impianto di estrusione che lavora a circa mille tonnellate al mese.
La Soluzione di MUSI
MUSI ha fornito la linea come un pacchetto completo — circa 108 tonnellate di attrezzature spedite come un unico progetto — così il pretrattamento, l'applicazione della polvere, il recupero, la polimerizzazione e il trasporto sono stati progettati per funzionare insieme anziché essere acquistati pezzo per pezzo. Le cabine elettrostatiche per polvere con reciprocatori automatici applicano la polvere lungo la lunghezza del profilo, il recupero a ciclone restituisce la polvere in eccesso per il riutilizzo e il forno di polimerizzazione è abbinato alla velocità della linea. Una spedizione successiva di pezzi di ricambio mantiene disponibili in stabilimento i componenti soggetti a usura.
Ambito dell'attrezzatura
- Linea di produzione completa per verniciatura elettrostatica a polvere con accessori

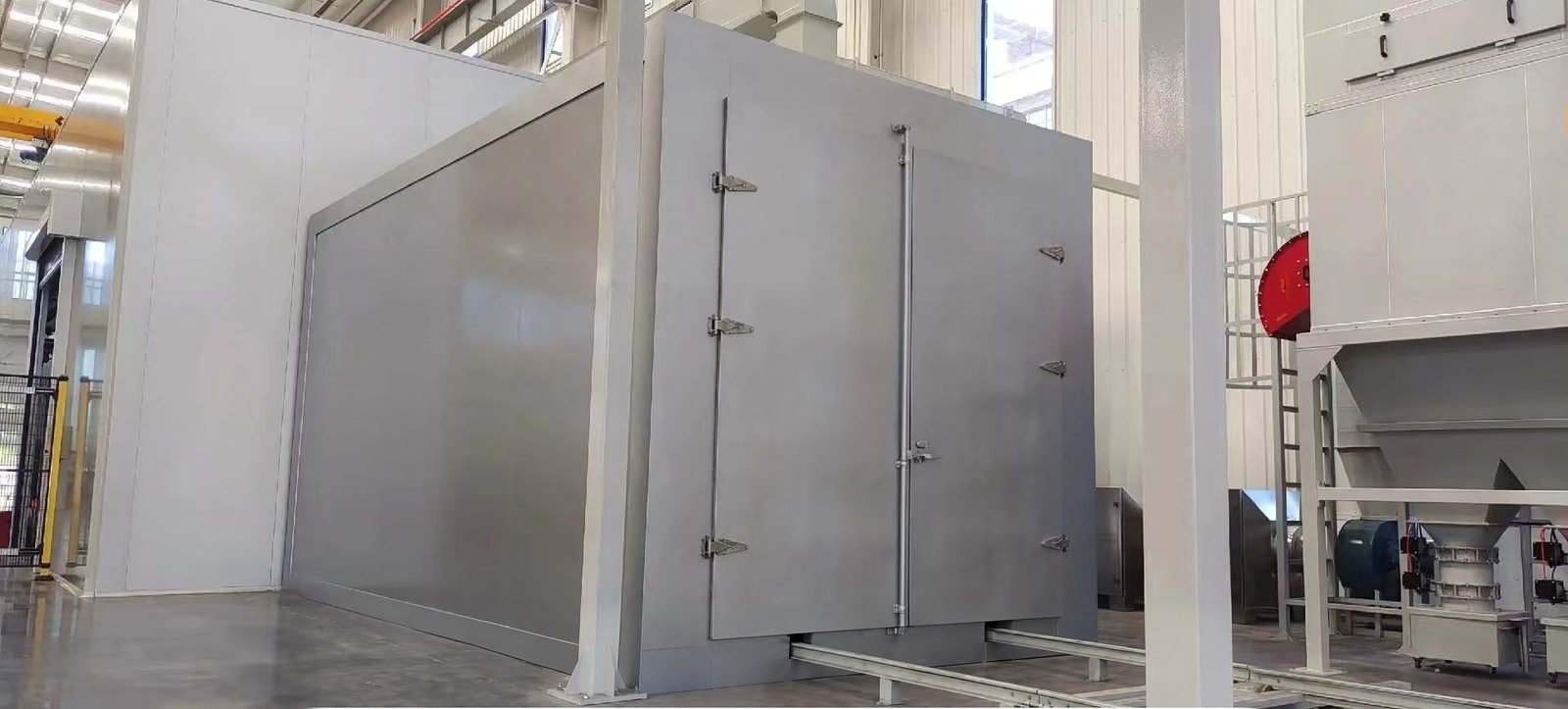

- Cabine per polvere con reciprocatori automatici
- Recupero della polvere a ciclone
- Sezioni di pretrattamento e polimerizzazione abbinate alla velocità della linea
- Trasportatore per lunghi profili in alluminio
- Pacchetto di pezzi di ricambio per componenti soggetti a usura
Risultati
La linea completa è arrivata al cliente a giugno 2026, con i pezzi di ricambio a seguire ad agosto, aggiungendo capacità di verniciatura a polvere MUSI a uno degli affermati produttori indonesiani di estrusione in alluminio e serramenti.
Logica di selezione: perché questa configurazione
È stato scelto un pacchetto completo da un unico fornitore invece di approvvigionare separatamente cabina, forno e trasportatore, in modo che velocità di linea, lunghezza del forno e corsa del reciprocator fossero abbinate in fase di progettazione anziché in cantiere. Sono stati specificati reciprocatori automatici con recupero a ciclone perché i profili architettonici necessitano di uno spessore uniforme lungo tutta la lunghezza e lo stabilimento utilizza una gamma limitata di colori ad alto volume. È stata aggiunta una spedizione di pezzi di ricambio in modo che i componenti soggetti a usura siano disponibili presso lo stabilimento.
Ambito di fornitura e componenti principali
| Articolo | Specifica | Note |
|---|---|---|
| Linea completa di verniciatura a polvere | Circa 108 t di attrezzature con accessori | Spedito a giugno 2026 |
| Cabine per polveri | Reciprocatori automatici | |
| Recupero della polvere | Ciclone | |
| Pretrattamento e polimerizzazione | Adeguato alla velocità della linea | |
| Trasportatore | Per lunghi profili in alluminio | |
| Pezzi di ricambio | Pacchetto articoli di consumo | Spedito ad agosto 2026 |
Componenti chiave
I componenti chiave sono disponibili da marchi internazionali, configurabili secondo le specifiche del cliente, in modo che i pezzi di ricambio possano essere reperiti localmente durante la vita della linea. I nomi dei marchi riportati di seguito sono le opzioni usuali per questo tipo di apparecchiature; i marchi effettivamente installati sono fissati nella specifica contrattuale.
| Componente | Marchi disponibili su richiesta |
|---|---|
| Pistole automatiche per polvere e alimentazione della polvere | Gema OptiGun, Nordson Encore, WAGNER PEA-X1, Sames (formerly SAMES KREMLIN) |
| Bruciatori a gas per forno e asciugatrice | Riello RS series, Weishaupt monarch WM-G, Baltur TBG, Honeywell Maxon OVENPAK, Eclipse |
| PLC e HMI | Siemens SIMATIC S7-1500, Mitsubishi Electric MELSEC iQ-R, Schneider Electric Modicon, OMRON NX, Rockwell Automation Allen-Bradley |
| Azionamenti a frequenza variabile | ABB ACS580, Siemens SINAMICS G120, Danfoss VLT, Schneider Electric Altivar, Yaskawa, Mitsubishi Electric |
| Motoriduttori per trasportatori | SEW-EURODRIVE, NORD DRIVESYSTEMS, Bonfiglioli, Siemens, Sumitomo Drive Technologies |
| Pompe e prodotti chimici per il pretrattamento | Grundfos CR, KSB Etanorm, Xylem; Henkel BONDERITE, Chemetall Gardobond, PPG Zircobond, Nippon Paint |
| Cartucce filtranti per depolveratori | Donaldson Ultra-Web, Parker BHA, Camfil, MANN+HUMMEL |
| Aria compressa per l'alimentazione della polvere e gli strumenti | Atlas Copco GA, Ingersoll Rand RS, KAESER ASD, Sullair |
Non incluso nel campo di fornitura
- Opere civili, fondazioni e fosse
- Servizi dell'edificio fino al limite di batteria: alimentazione elettrica, gas, aria compressa, acqua e scarichi
- Permessi locali, approvazioni delle emissioni e ispezioni di terzi
- Fornitura di vernice o polvere, salvo quanto indicato nel contratto
- Manodopera di installazione e utenze di cantiere presso lo stabilimento di Jakarta
Servizi inclusi con ogni linea: progettazione ingegneristica, produzione, documentazione di spedizione, supervisione dell'installazione, messa in servizio, formazione degli operatori, garanzia e pezzi di ricambio.
Programma tipico
Le durate indicate di seguito sono tipiche per apparecchiature di questa classe e sono fornite a scopo di pianificazione; non rappresentano il programma registrato di questo progetto. Una linea completa richiede solitamente da 90 a 180 giorni dal contratto al collaudo, una singola unità da 30 a 60 giorni.
| Palco | Durata tipica | Cosa succede |
|---|---|---|
| Sopralluogo e revisione dei pezzi in lavorazione | 5–10 giorni | Revisione remota di disegni e foto, oppure visita di un ingegnere |
| Layout e progettazione di dettaglio | 15–30 giorni | Firma del layout, dell'elenco delle utenze e delle specifiche |
| Produzione | 45–90 giorni | Cabine, forni, trasportatore, pretrattamento e controlli costruiti e preassemblati in officina |
| Spedizione | 20–45 giorni | Trasporto marittimo; attrezzatura spedita in sezioni per l'assemblaggio in loco |
| Installazione | 15–40 giorni | Supervisione MUSI con la squadra di installazione del cliente o la squadra MUSI |
| Messa in servizio, formazione e collaudo | 7–15 giorni | Prove di funzionamento sui pezzi del cliente, formazione degli operatori, verbale di collaudo |
Applicabilità e limiti
La capacità della linea è adeguata alla produzione di estrusi del cliente e alla gamma di profili; sezioni più larghe o più pesanti modificano la densità di sospensione e la lunghezza del forno. Le date di spedizione provengono dai documenti di spedizione, e i dati di produzione dello stabilimento non sono stati pubblicati.
I risultati mostrati in questo caso di studio riflettono le condizioni operative indicate e non devono essere interpretati come prestazioni garantite in condizioni diverse di alimentazione, produzione, ambiente o sito.
Assistenza post-vendita e ricambi
La garanzia su una linea di verniciatura MUSI decorre dall'accettazione: 12 mesi sull'intera linea esclusi i materiali di consumo, 36 mesi sui componenti critici come motori, azionamenti e PLC, e 60 mesi sulle parti strutturali come struttura in acciaio, canalizzazioni e corpi dei forni. I guasti in garanzia, escluso l'uso improprio, sono riparati gratuitamente.
L'assistenza inizia da remoto: la linea di servizio è presidiata 24 ore su 24, una diagnosi preliminare con raccomandazioni viene fornita entro 2 ore e, quando è necessaria una visita in loco, un ingegnere raggiunge qualsiasi grande città entro 72 ore. Presso la sede di Changzhou è tenuto un inventario di pezzi di ricambio con spedizione in giornata, e i clienti possono mantenere uno stock dedicato di parti presso MUSI per le emergenze. I dettagli sono su servizio post-vendita pagina.
FAQ
Cosa comprende una linea completa per la verniciatura a polvere di profili in alluminio? Pretrattamento, un trasportatore per profili lunghi, cabine di verniciatura a polvere con reciprocatori, recupero a ciclone e un forno di polimerizzazione, tutti dimensionati per una sola velocità di linea, più accessori e pezzi di ricambio.
Verticale o orizzontale per questo stabilimento? La linea è stata progettata in base al capannone e alla gamma di profili del cliente; il confronto generale tra i due layout è nella guida alla verniciatura dei profili in alluminio linkata di seguito.
Perché ordinare i pezzi di ricambio insieme alla linea? Così che i componenti soggetti a usura come parti della pistola, filtri e ganci siano disponibili all'avvio della linea, invece di attendere una spedizione durante la produzione.
Come è stata spedita la linea? Come un unico progetto di circa 108 tonnellate a giugno 2026, seguito da una spedizione di pezzi di ricambio ad agosto 2026.
Quale pretrattamento richiedono i profili architettonici? Un tunnel di spruzzatura multistadio con conversione esente da cromati, abbinato alla specifica polvere architettonica e alle condizioni idriche dell'impianto.
Passo successivo: una proposta di configurazione per una linea simile
Se i vostri pezzi, volumi o condizioni dell'impianto sono vicini a questo progetto, MUSI può restituire una proposta di configurazione e layout della linea. Per prepararla abbiamo bisogno di quattro cose:
- Foto e dimensioni dei pezzi, con peso e materiale
- Output richiesto (pezzi all'ora o al giorno, e turni)
- Numero di colori e frequenza dei cambi colore necessari
- Spazio disponibile a pavimento e altezza del soffitto, con le utenze presenti in loco
Scrivici su WhatsApp con questi dettagli, oppure utilizza il modulo di richiesta preventivo.
