Caso di studio: linea di verniciatura di carrozzerie automobilistiche, Messico
Sommario
Una linea di verniciatura di carrozzerie automobilistiche per lo stabilimento di assemblaggio messicano di un importante produttore automobilistico cinese nello stato di Hidalgo, che ha avviato la produzione nel 2017 con SUV e nel 2025 assemblava più di venti modelli tra cui pickup, autocarri leggeri, furgoni e un'auto elettrica. La linea è costruita attorno all'aria controllata delle cabine, con mandata e aspirazione filtrate che mantengono le cabine pulite e bilanciate, finestre di ispezione per gli operatori e un trasportatore di carrozzerie che porta ciascuna carrozzeria attraverso pretrattamento, verniciatura, essiccazione e raffreddamento in una sequenza fissa. La linea serve la produzione di veicoli nello stabilimento nel 2026.
Contesto del Progetto
Il cliente è lo stabilimento di assemblaggio messicano di un importante produttore automobilistico cinese, nello stato di Hidalgo. Ha iniziato la produzione nel 2017 con SUV e nel 2025 assemblava più di venti modelli, dai SUV e pickup ai camion leggeri, furgoni e un'auto elettrica, con un ampliamento in corso per raddoppiare la capacità. MUSI ha fornito una linea di verniciatura per carrozzerie per lo stabilimento.
Lo stabilimento assembla e distribuisce veicoli per il marchio JAC in Messico, attualmente i modelli J4, SEI2 e SEI3 con ulteriori modelli in preparazione, e ha annunciato un investimento per raddoppiare la sua capacità.
La Sfida
Le carrozzerie dei veicoli sono la superficie verniciata più visibile che uno stabilimento automobilistico produce. Ogni pannello deve uscire con lo stesso colore, la stessa lucentezza e lo stesso spessore del film, la polvere deve essere tenuta lontana dalla vernice bagnata e l'officina di verniciatura deve tenere il passo con uno stabilimento di assemblaggio che aggiunge modelli e linee.
La Soluzione di MUSI

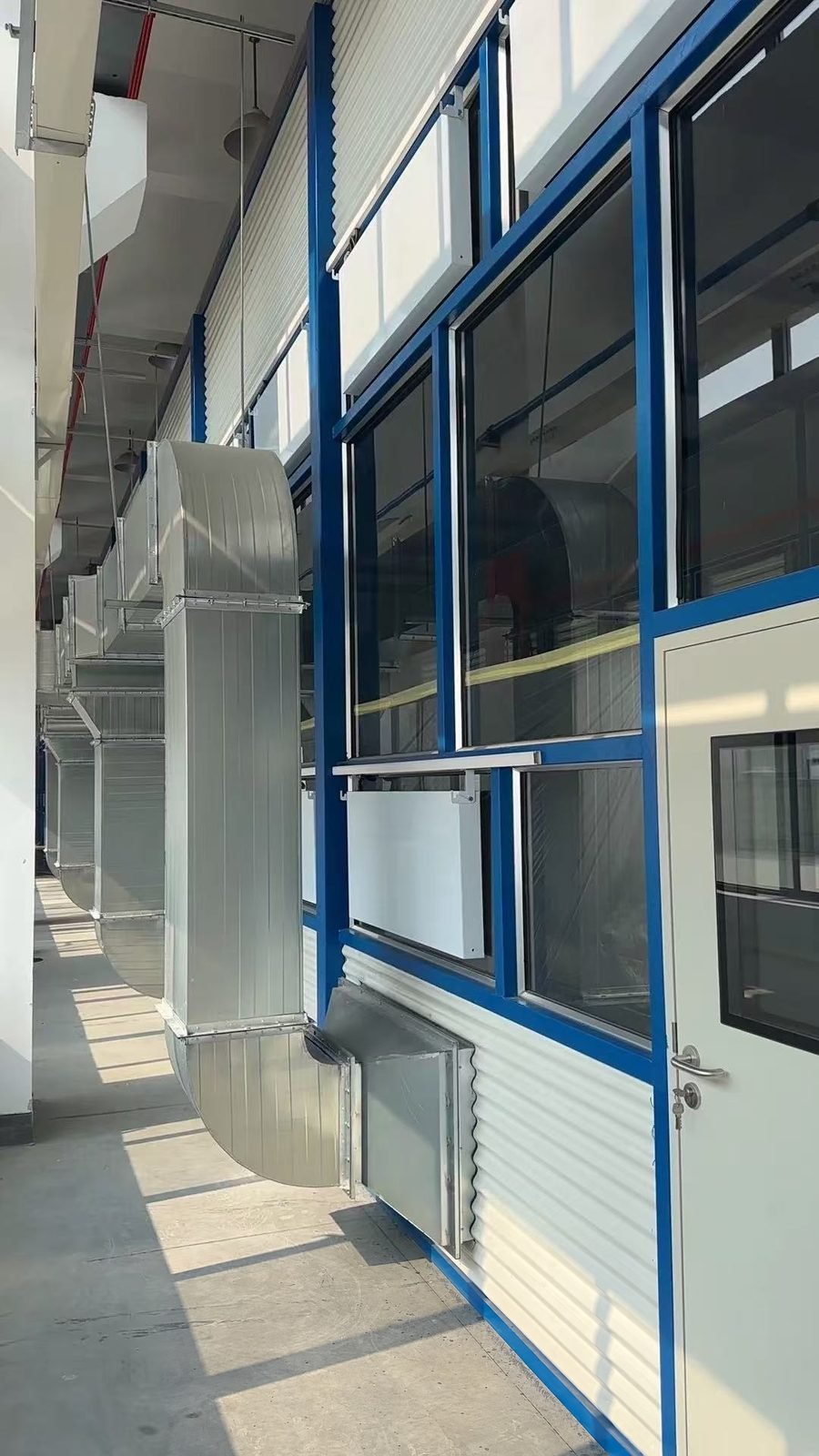

MUSI ha fornito una linea di verniciatura per carrozzerie costruita attorno a un'aria controllata nelle cabine: aria di mandata filtrata e aspirazione mantengono le cabine pulite e bilanciate, le finestre di ispezione permettono agli operatori di osservare la spruzzatura e il trasportatore porta ogni carrozzeria attraverso pretrattamento, verniciatura, asciugatura e raffreddamento in una sequenza fissa.
Ambito dell'attrezzatura
- Pretrattamento per carrozzerie di veicoli
- Cabine di verniciatura con mandata e aspirazione aria filtrata
- Forni di asciugatura e raffreddamento
- Trasportatore per carrozzerie
- Aspirazione e trattamento dei COV
Risultati
La linea serve la produzione di veicoli nello stabilimento, verniciando le carrozzerie per i modelli assemblati lì.
Logica di selezione: perché questa configurazione
L'equilibrio dell'aria della cabina di verniciatura è stato reso il centro di progettazione perché su una linea di carrozzeria la polvere nella pellicola e la deriva di colore tra i pannelli sono le cause di scarto, ed entrambe derivano da aria della cabina sbilanciata o non filtrata. È stato specificato un trasportatore di carrozzerie a sequenza fissa anziché carrelli di trasferimento perché uno stabilimento di assemblaggio che aggiunge modelli necessita di un takt costante, e sono state incluse finestre di ispezione così che gli operatori controllino la spruzzatura senza entrare nella cabina.
Ambito di fornitura e componenti principali
| Articolo | Specifica | Note |
|---|---|---|
| Pretrattamento | Per carrozzerie di veicoli | |
| Cabine di verniciatura | Mandata e scarico dell'aria filtrata, finestre di ispezione | |
| Forni di essiccazione | Con raffreddamento | |
| Trasportatore per carrozzerie | Sequenza fissa attraverso pretrattamento, verniciatura, essiccazione, raffreddamento | |
| Aspirazione e trattamento dei COV |
Componenti chiave
I componenti chiave sono disponibili da marchi internazionali, configurabili secondo le specifiche del cliente, in modo che i pezzi di ricambio possano essere reperiti localmente durante la vita della linea. I nomi dei marchi riportati di seguito sono le opzioni usuali per questo tipo di apparecchiature; i marchi effettivamente installati sono fissati nella specifica contrattuale.
| Componente | Marchi disponibili su richiesta |
|---|---|
| Pistole automatiche per liquidi, pompe e dosatori 2K | Graco ProMix 2KS, Sames Airmix, WAGNER AirCoat, Nordson, Binks (Carlisle Fluid Technologies) |
| Robot di verniciatura | ABB IRB 5500, FANUC P-350iA, Yaskawa MOTOMAN MPX series, KUKA, Kawasaki |
| Filtri per soffitto e aspirazione cabina | Freudenberg Viledon, AAF SureStop, Camfil, MANN+HUMMEL |
| Bruciatori a gas per forno e asciugatrice | Riello RS series, Weishaupt monarch WM-G, Baltur TBG, Honeywell Maxon OVENPAK, Eclipse |
| PLC e HMI | Siemens SIMATIC S7-1500, Mitsubishi Electric MELSEC iQ-R, Schneider Electric Modicon, OMRON NX, Rockwell Automation Allen-Bradley |
| Azionamenti a frequenza variabile | ABB ACS580, Siemens SINAMICS G120, Danfoss VLT, Schneider Electric Altivar, Yaskawa, Mitsubishi Electric |
| Pompe e prodotti chimici per il pretrattamento | Grundfos CR, KSB Etanorm, Xylem; Henkel BONDERITE, Chemetall Gardobond, PPG Zircobond, Nippon Paint |
| Media ceramici e bruciatori RTO | Lantec MLM, Honeywell Maxon line burners, Riello RS, Eclipse |
Non incluso nel campo di fornitura
- Opere civili, fondazioni e fosse
- Servizi dell'edificio fino al limite di batteria: alimentazione elettrica, gas, aria compressa, acqua e scarichi
- Permessi locali, approvazioni delle emissioni e ispezioni di terzi
- Fornitura di vernice o polvere, salvo quanto indicato nel contratto
Servizi inclusi con ogni linea: progettazione ingegneristica, produzione, documentazione di spedizione, supervisione dell'installazione, messa in servizio, formazione degli operatori, garanzia e pezzi di ricambio.
Programma tipico
Le durate indicate di seguito sono tipiche per apparecchiature di questa classe e sono fornite a scopo di pianificazione; non rappresentano il programma registrato di questo progetto. Una linea completa richiede solitamente da 90 a 180 giorni dal contratto al collaudo, una singola unità da 30 a 60 giorni.
| Palco | Durata tipica | Cosa succede |
|---|---|---|
| Sopralluogo e revisione dei pezzi in lavorazione | 5–10 giorni | Revisione remota di disegni e foto, oppure visita di un ingegnere |
| Layout e progettazione di dettaglio | 15–30 giorni | Firma del layout, dell'elenco delle utenze e delle specifiche |
| Produzione | 45–90 giorni | Cabine, forni, trasportatore, pretrattamento e controlli costruiti e preassemblati in officina |
| Spedizione | 20–45 giorni | Trasporto marittimo; attrezzatura spedita in sezioni per l'assemblaggio in loco |
| Installazione | 15–40 giorni | Supervisione MUSI con la squadra di installazione del cliente o la squadra MUSI |
| Messa in servizio, formazione e collaudo | 7–15 giorni | Prove di funzionamento sui pezzi del cliente, formazione degli operatori, verbale di collaudo |
Applicabilità e limiti
La linea è dimensionata in base alle dimensioni della carrozzeria e al takt di questo impianto; un impianto con un mix di modelli diverso o una cadenza di linea più elevata necessita di un proprio numero di cabine e di una propria lunghezza del forno. Il sistema di verniciatura e la gamma di colori sono stabiliti dalla casa automobilistica e non fanno parte della fornitura dell'impianto.
I risultati mostrati in questo caso di studio riflettono le condizioni operative indicate e non devono essere interpretati come prestazioni garantite in condizioni diverse di alimentazione, produzione, ambiente o sito.
Assistenza post-vendita e ricambi
La garanzia su una linea di verniciatura MUSI decorre dall'accettazione: 12 mesi sull'intera linea esclusi i materiali di consumo, 36 mesi sui componenti critici come motori, azionamenti e PLC, e 60 mesi sulle parti strutturali come struttura in acciaio, canalizzazioni e corpi dei forni. I guasti in garanzia, escluso l'uso improprio, sono riparati gratuitamente.
L'assistenza inizia da remoto: la linea di servizio è presidiata 24 ore su 24, una diagnosi preliminare con raccomandazioni viene fornita entro 2 ore e, quando è necessaria una visita in loco, un ingegnere raggiunge qualsiasi grande città entro 72 ore. Presso la sede di Changzhou è tenuto un inventario di pezzi di ricambio con spedizione in giornata, e i clienti possono mantenere uno stock dedicato di parti presso MUSI per le emergenze. I dettagli sono su servizio post-vendita pagina.
FAQ
Che cosa è più importante in una cabina di verniciatura per carrozzerie? Aria: mandata filtrata, estrazione bilanciata e un flusso discendente costante, in modo che la polvere resti fuori dal film umido e ogni pannello riceva le stesse condizioni.
Perché le finestre di ispezione sulle cabine? Così gli operatori e il personale addetto alla qualità osservano la spruzzatura in tempo reale senza entrare nella cabina e disturbare l'aria.
Come si muove la carrozzeria lungo la linea? Su un trasportatore per carrozzerie in una sequenza fissa: pretrattamento, verniciatura, essiccazione e raffreddamento, così ogni carrozzeria segue lo stesso percorso al takt dell'impianto.
Quali veicoli produce l'impianto? Modelli del marchio JAC assemblati e distribuiti in Messico, tra cui J4, SEI2 e SEI3, con altri modelli previsti mentre la capacità raddoppia.
L'ambito include la verniciatura? No; la casa automobilistica specifica il sistema di verniciatura e i colori. MUSI ha fornito le cabine, i forni, il trasportatore e il trattamento dell'aria.
Passo successivo: una proposta di configurazione per una linea simile
Se i vostri pezzi, volumi o condizioni dell'impianto sono vicini a questo progetto, MUSI può restituire una proposta di configurazione e layout della linea. Per prepararla abbiamo bisogno di quattro cose:
- Foto e dimensioni dei pezzi, con peso e materiale
- Output richiesto (pezzi all'ora o al giorno, e turni)
- Numero di colori e frequenza dei cambi colore necessari
- Spazio disponibile a pavimento e altezza del soffitto, con le utenze presenti in loco
Scrivici su WhatsApp con questi dettagli, oppure utilizza il modulo di richiesta preventivo.
