Caso di studio: linea di verniciatura a spruzzo per parti in plastica, Indonesia
Sommario
Una linea di verniciatura a spruzzo, circa 5,4 tonnellate in due spedizioni, per un produttore di giocattoli di East Java specializzato nello stampaggio a iniezione, tra cui bambole, action figure e giocattoli educativi, con oltre 20 anni di attività. Le cabine di verniciatura con cattura dell'overspray su una parete a filtro secco in cartone e un layout che mantiene i pezzi verniciati in movimento costante dalla spruzzatura all'asciugatura garantiscono a ogni lotto lo stesso trattamento, incluso il trattamento dei gas di scarico. La linea è stata spedita dalla Cina a maggio 2026.
Contesto del Progetto
Il cliente, nello Java Orientale, è un produttore di giocattoli tramite stampaggio a iniezione di plastica, tra cui bambole, action figure e giocattoli educativi, con più di 20 anni di attività. MUSI ha fornito una linea di produzione per rivestimento a spruzzo, spedita dalla Cina in due spedizioni a maggio 2026.
La Sfida
Le parti in plastica stampata sono leggere e piccole, e i dettagli verniciati devono essere nitidi e coerenti su lotti molto grandi. Polvere nel film o colore irregolare significano scarti, e la sovraspruzzatura deve essere catturata per mantenere pulito il laboratorio.
La Soluzione di MUSI
MUSI ha fornito cabine di spruzzatura con cattura della sovraspruzzatura e una disposizione della linea che mantiene le parti verniciate in movimento costante dalla spruzzatura all'asciugatura, così ogni lotto riceve lo stesso trattamento.
Ambito dell'attrezzatura
- Cabine di spruzzatura con cattura della sovraspruzzatura
- Trasporto delle parti tra le stazioni
- Sezione di asciugatura
- Trattamento di aspirazione
Risultati
La linea è arrivata al cliente a maggio 2026, dando all'impianto un processo dedicato di verniciatura a spruzzo per le sue parti stampate.
Logica di selezione: perché questa configurazione

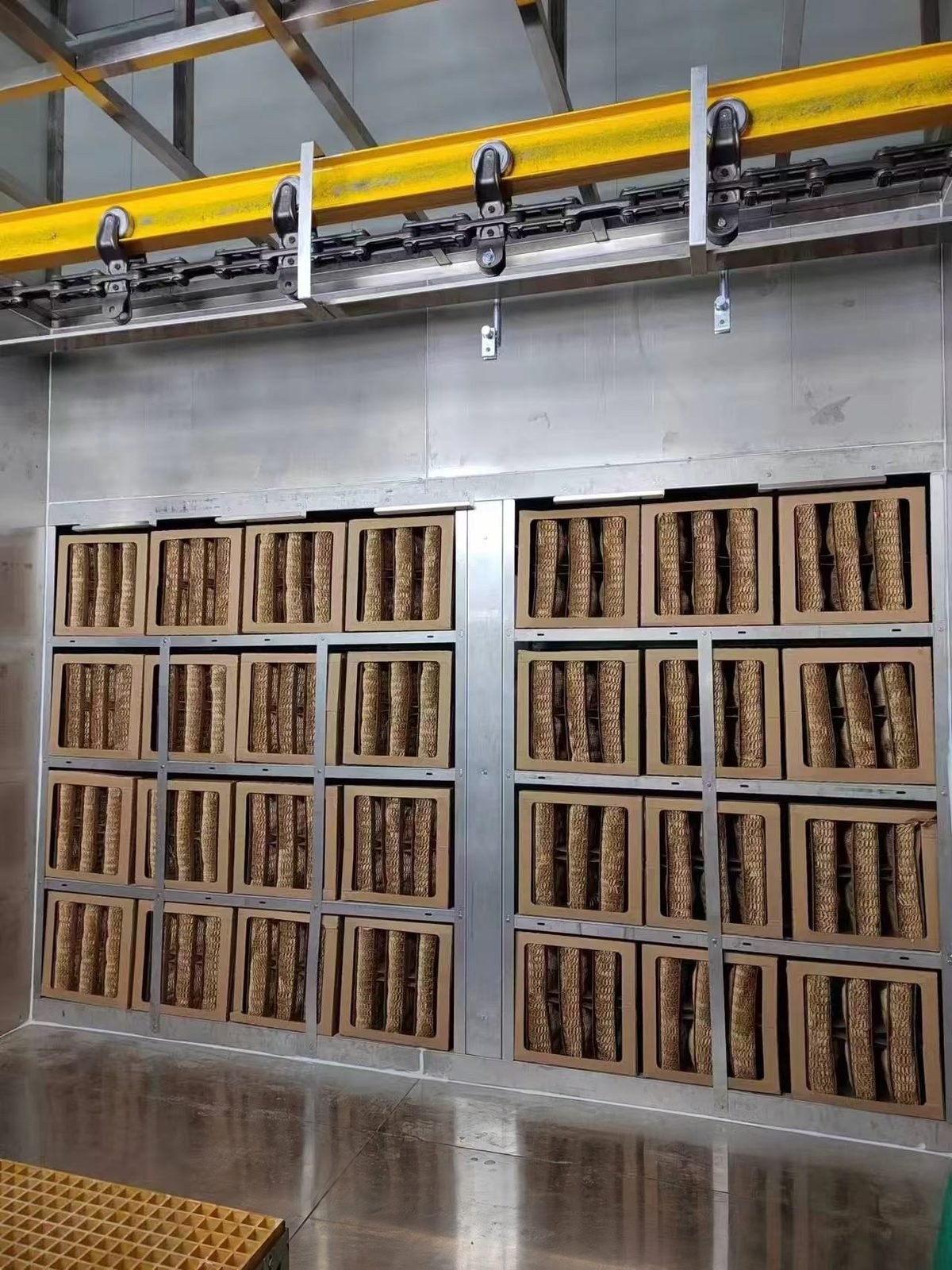

Per le cabine di verniciatura sono state scelte cabine a filtro a secco invece di cabine a tenda d'acqua perché i componenti dei giocattoli sono leggeri, il volume di overspray è basso e i filtri a secco sono più semplici da gestire in un impianto di stampaggio. È stato specificato il trasporto tra l'irrorazione e l'asciugatura in modo che i pezzi verniciati non vengano maneggiati mentre sono bagnati, che è dove compaiono polvere e impronte digitali sui piccoli dettagli verniciati.
Ambito di fornitura e componenti principali
| Articolo | Specifica | Note |
|---|---|---|
| Cabine di spruzzatura | Cattura dell'overspray, parete filtrante a secco in cartone | |
| Trasporto dei pezzi | Tra le stazioni | |
| Sezione di asciugatura | ||
| Trattamento di aspirazione |
Componenti chiave
I componenti chiave sono disponibili da marchi internazionali, configurabili secondo le specifiche del cliente, in modo che i pezzi di ricambio possano essere reperiti localmente durante la vita della linea. I nomi dei marchi riportati di seguito sono le opzioni usuali per questo tipo di apparecchiature; i marchi effettivamente installati sono fissati nella specifica contrattuale.
| Componente | Marchi disponibili su richiesta |
|---|---|
| Pistole automatiche per liquidi, pompe e dosatori 2K | Graco ProMix 2KS, Sames Airmix, WAGNER AirCoat, Nordson, Binks (Carlisle Fluid Technologies) |
| PLC e HMI | Siemens SIMATIC S7-1500, Mitsubishi Electric MELSEC iQ-R, Schneider Electric Modicon, OMRON NX, Rockwell Automation Allen-Bradley |
| Azionamenti a frequenza variabile | ABB ACS580, Siemens SINAMICS G120, Danfoss VLT, Schneider Electric Altivar, Yaskawa, Mitsubishi Electric |
| Motoriduttori per trasportatori | SEW-EURODRIVE, NORD DRIVESYSTEMS, Bonfiglioli, Siemens, Sumitomo Drive Technologies |
| Filtri per soffitto e aspirazione cabina | Freudenberg Viledon, AAF SureStop, Camfil, MANN+HUMMEL |
| Sensori e termoregolatori | SICK, Pepperl+Fuchs, OMRON E5CC, Honeywell UDC, Yokogawa UT, ifm, KEYENCE |
| Aria compressa per l'alimentazione della polvere e gli strumenti | Atlas Copco GA, Ingersoll Rand RS, KAESER ASD, Sullair |
Non incluso nel campo di fornitura
- Opere civili, fondazioni e fosse
- Servizi dell'edificio fino al limite di batteria: alimentazione elettrica, gas, aria compressa, acqua e scarichi
- Permessi locali, approvazioni delle emissioni e ispezioni di terzi
- Fornitura di vernice o polvere, salvo quanto indicato nel contratto
- Manodopera di installazione e utenze di cantiere presso l'impianto di East Java
Servizi inclusi con ogni linea: progettazione ingegneristica, produzione, documentazione di spedizione, supervisione dell'installazione, messa in servizio, formazione degli operatori, garanzia e pezzi di ricambio.
Programma tipico
Le durate indicate di seguito sono tipiche per apparecchiature di questa classe e sono fornite a scopo di pianificazione; non rappresentano il programma registrato di questo progetto. Una linea completa richiede solitamente da 90 a 180 giorni dal contratto al collaudo, una singola unità da 30 a 60 giorni.
| Palco | Durata tipica | Cosa succede |
|---|---|---|
| Sopralluogo e revisione dei pezzi in lavorazione | 5–10 giorni | Revisione remota di disegni e foto, oppure visita di un ingegnere |
| Layout e progettazione di dettaglio | 15–30 giorni | Firma del layout, dell'elenco delle utenze e delle specifiche |
| Produzione | 45–90 giorni | Cabine, forni, trasportatore, pretrattamento e controlli costruiti e preassemblati in officina |
| Spedizione | 20–45 giorni | Trasporto marittimo; attrezzatura spedita in sezioni per l'assemblaggio in loco |
| Installazione | 15–40 giorni | Supervisione MUSI con la squadra di installazione del cliente o la squadra MUSI |
| Messa in servizio, formazione e collaudo | 7–15 giorni | Prove di funzionamento sui pezzi del cliente, formazione degli operatori, verbale di collaudo |
Applicabilità e limiti
La linea è adatta a piccoli pezzi stampati con overspray leggero; gli impianti che verniciano grandi involucri in plastica ad alto volume di solito necessitano di cabine a tenda d'acqua e asciugatura forzata. Le date di spedizione provengono dai registri di spedizione; i dati di produzione dell'impianto non sono stati pubblicati.
I risultati mostrati in questo caso di studio riflettono le condizioni operative indicate e non devono essere interpretati come prestazioni garantite in condizioni diverse di alimentazione, produzione, ambiente o sito.
Assistenza post-vendita e ricambi
La garanzia su una linea di verniciatura MUSI decorre dall'accettazione: 12 mesi sull'intera linea esclusi i materiali di consumo, 36 mesi sui componenti critici come motori, azionamenti e PLC, e 60 mesi sulle parti strutturali come struttura in acciaio, canalizzazioni e corpi dei forni. I guasti in garanzia, escluso l'uso improprio, sono riparati gratuitamente.
L'assistenza inizia da remoto: la linea di servizio è presidiata 24 ore su 24, una diagnosi preliminare con raccomandazioni viene fornita entro 2 ore e, quando è necessaria una visita in loco, un ingegnere raggiunge qualsiasi grande città entro 72 ore. Presso la sede di Changzhou è tenuto un inventario di pezzi di ricambio con spedizione in giornata, e i clienti possono mantenere uno stock dedicato di parti presso MUSI per le emergenze. I dettagli sono su servizio post-vendita pagina.
FAQ
Cabine a filtro a secco o a tenda d'acqua per giocattoli in plastica? Cabine a filtro a secco: i componenti dei giocattoli sono leggeri, l'overspray è basso e la parete filtrante in cartone viene sostituita anziché essere mantenuta come un sistema ad acqua.
Come si mantengono nitidi i dettagli verniciati? Mantenendo i pezzi in movimento dalla spruzzatura all'asciugatura senza manipolazione, così la vernice bagnata non viene toccata e la polvere ha meno tempo per depositarsi.
Cosa è stato consegnato? Circa 5,4 tonnellate di attrezzature in due spedizioni a maggio 2026: cabine di verniciatura, trasporto, asciugatura e trattamento dei gas di scarico.
Qual è la temperatura di asciugatura sicura per i giocattoli di plastica? Ben al di sotto del punto di rammollimento del polimero; la sezione di asciugatura è impostata secondo i dati del fornitore della vernice per la plastica stampata utilizzata.
È necessaria la mascheratura? Per i pezzi multicolore, sì; maschere o attrezzature fanno parte della fase di carico e sono realizzate secondo i disegni dei pezzi del cliente.
Passo successivo: una proposta di configurazione per una linea simile
Se i vostri pezzi, volumi o condizioni dell'impianto sono vicini a questo progetto, MUSI può restituire una proposta di configurazione e layout della linea. Per prepararla abbiamo bisogno di quattro cose:
- Foto e dimensioni dei pezzi, con peso e materiale
- Output richiesto (pezzi all'ora o al giorno, e turni)
- Numero di colori e frequenza dei cambi colore necessari
- Spazio disponibile a pavimento e altezza del soffitto, con le utenze presenti in loco
Scrivici su WhatsApp con questi dettagli, oppure utilizza il modulo di richiesta preventivo.
Pubblicato il 2026-09-26 · Aggiornato il 2026-09-30 · Ultima revisione tecnica: 2026-09-30
Ottieni una soluzione simile
Se il tuo settore e i tuoi requisiti corrispondono a questo caso, contattare MUSI per programmare una consulenza gratuita. Progetteremo una soluzione ottimale in base ai tuoi pezzi specifici, alla capacità e all'impianto.
Fornito da Lin Cong, Direttore Tecnico, MUSI Technology
