مطالعه موردی: غرفه اسپری تلسکوپی برای یک سازنده فولاد سازه‌ای، ویتنام
خلاصه
| Object | تیرهای H، ستونهای جعبهای و خرپاها تا ۱۸ متر برای یک سازنده فولاد سازه‌ای در ویتنام |
|---|---|
| تجهیزات | غرفه تلسکوپی با فیلتر خشک ۲۰ × ۱۰ × ۴ متر |
| شرایط کاری | رنگآمیزی دسته‌ای با جرثقیل، دیوار فیلتر خشک: فیلترهای کاغذی پیچ‌درپیچ به‌همراه کیسه‌های فایبرگلاس، جریان هوای متقاطع ۰٫۳ متر بر ثانیه یا بیشتر |
| نتیجه | رنگآمیزی از فضای باز به داخل یک غرفه بسته و تهویه‌شده با جریان هوای متقاطع ۰٫۳ متر بر ثانیه یا بیشتر منتقل شد |
| منبع داده | مشخصات پروژه و دامنه راه‌اندازی؛ نام کارفرما بنا به درخواست وی محفوظ است |
پیشینه پروژه
یک سازنده سازه‌های فولادی در ویتنام که قاب‌های کارخانه و دهانه‌های انبار را می‌ساخت، نیاز داشت اعضایی تا طول ۱۸ متر را در یک دهانه که هم‌زمان به‌عنوان کف مونتاژ نیز استفاده می‌شد، پرایمر و پوشش نهایی بزند. رنگآمیزی در دهانه باز با مکش سیار انجام می‌شد که باعث پاشش اضافی روی کارهای مجاور می‌شد و نمی‌توانست الزامات جدید انتشار و مواجهه محیط کار کارخانه را برآورده کند.
نقاط دردناک پیش از پروژه
- اعضا برای درب بوث ثابت موجود به طول ۸ متر بسیار بلند بودند
- هر بار که بوث ثابت پیشنهاد می‌شد، کف مونتاژ از دست می‌رفت
- نشستن پاشش اضافی روی مجموعه‌های جوش‌شده در انتظار بازرسی
- نبود کنترل اندازه‌گیری‌شده مواجهه با حلال برای رنگ‌کاران
دلیل انتخاب این پیکربندی

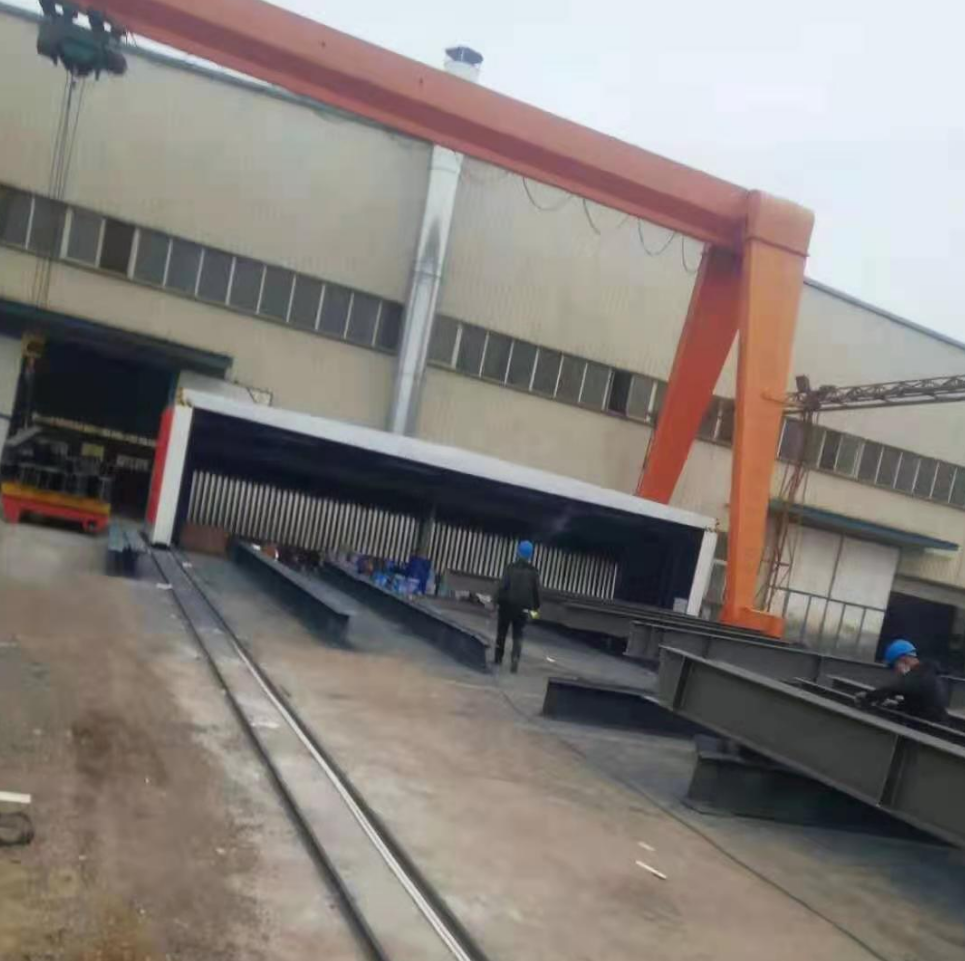

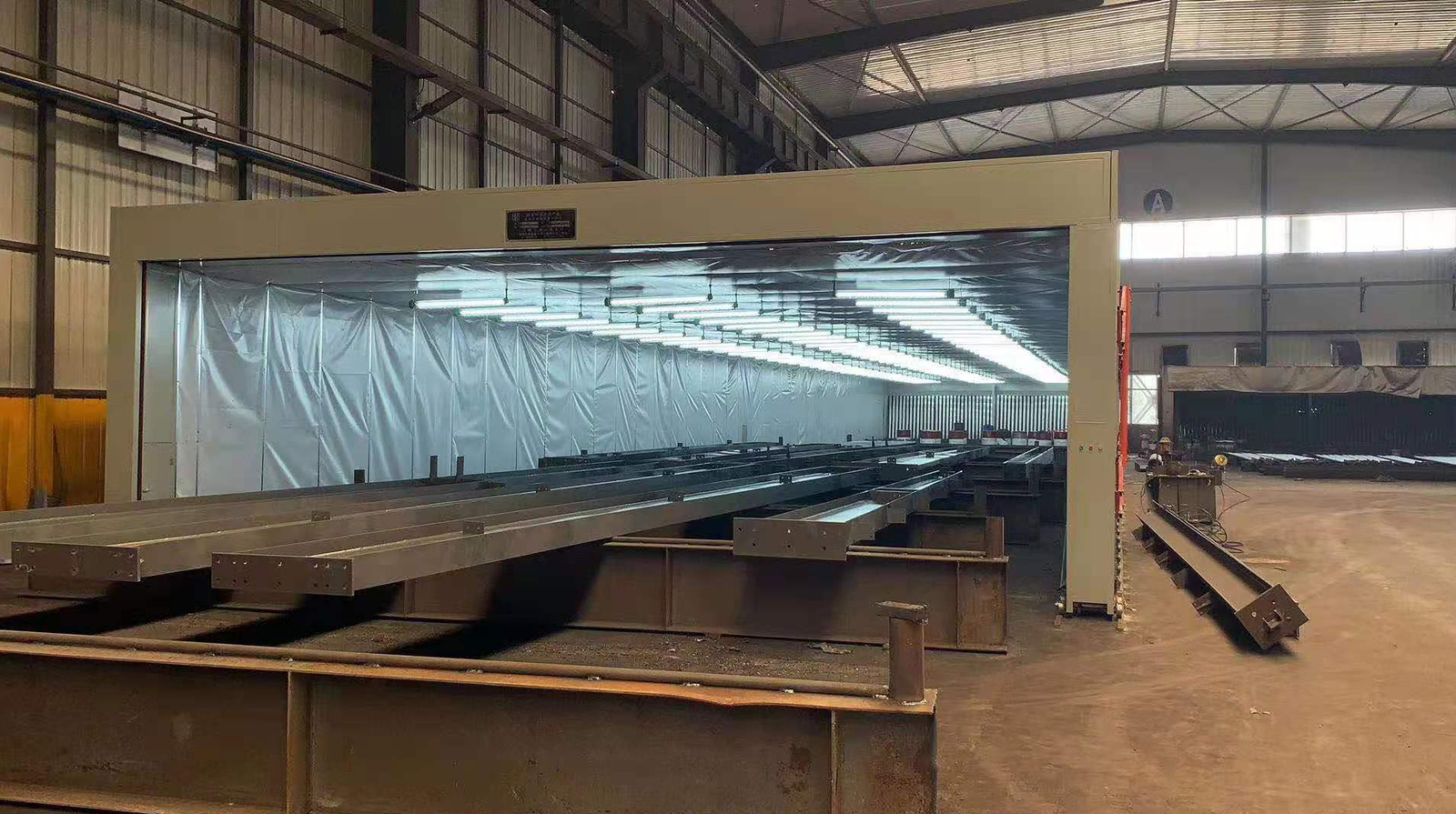

- یک بوث تلسکوپی ۲۰ × ۱۰ × ۴ متری یک دسته چهار یا پنج عضوی ۱۸ متری روی پایه‌ها را پوشش می‌دهد و به حدود ۳ متر جمع می‌شود، بنابراین کف مونتاژ بین روزهای رنگآمیزی آزاد است
- فیلتراسیون خشک کاغذی هزارتویی برای پرایمر غنی از روی و پاشش اضافی اپوکسی ضخیم بدون مدار آب مناسب است
- جعبه‌های کربنی با پیش‌اکسیداسیون UV حد انتشار را در برنامه رنگآمیزی متناوب کارخانه برآورده کردند؛ RCO به‌عنوان مسیر ارتقا قیمت‌گذاری شد
دامنه تأمین
| محفظه تلسکوپی | ۲۰ × ۱۰ × ۴ متر داخلی (جمع‌شده حدود ۳ × ۱۰٫۷ متر)؛ قاب‌های Q235 ۵۰ × ۷۰ × ۲ میلی‌متر، پارچه PVC کندسوز |
|---|---|
| محرک و ایمنی | ۲ × موتور دنده‌ای ضد انفجار ۱٫۵ کیلووات، ۸-۱۰ متر بر دقیقه؛ محرک‌های قفل‌شده متقابل، کلیدهای حد دوگانه، جاروب‌کن ریل، کنترل حرکتی آهسته |
| روشنایی | ۶۰ واحد LED ضد انفجار، هر کدام ۱۸ وات، ۳۰۰ لوکس یا بیشتر |
| جذب مه رنگ | دیوار فیلتر خشک: فیلترهای کاغذی هزارتویی به‌همراه کیسه‌های فایبرگلاس، جذب مه ۹۸٪ یا بیشتر |
| تصفیه اگزوز | Activated carbon boxes plus UV photo-oxidation unit, 50,000 m3/h class |
| فن، کانال و دودکش | 75 kW centrifugal fan, 54,000-79,400 m3/h, 15 m stack |
| کنترل | کابینت کنترل دو ایستگاهی، VFD روی فن تخلیه، توقف اضطراری، آلارم صوتی-تصویری حرکت |
| توان نصب‌شده | حدود ۱۰۹ کیلووات نصب‌شده |
برندهای قطعات. قطعات کلیدی بنا به انتخاب مشتری از برندهای بین‌المللی رده اول تأمین میشوند؛ جدول گزینه‌های ارائه‌شده در این پروژه را فهرست می‌کند.
| مؤلفه | گزینه‌های برند |
|---|---|
| فن اگزوز | Nicotra Gebhardt، Kruger، Systemair |
| موتورهای درایو چرخ‌دنده‌ای | SEW-Eurodrive، NORD، Bonfiglioli |
| روشنایی ضد انفجار | Eaton Crouse-Hinds، R. STAHL، ABB |
| تابلو برق فشار ضعیف | Schneider Electric، Siemens، ABB |
| درایو فرکانس متغیر | ABB، Danfoss، Siemens |
| PLC (کنترل RCO) | Siemens، Mitsubishi Electric، Omron |
| محیط فیلتر | Andreae Filters، Freudenberg Viledon، Camfil |
| کربن فعال | Calgon Carbon، Jacobi Carbons، Cabot Norit |
| کاتالیزور اکسیداسیون | BASF، Johnson Matthey، Clariant |
| پارچه ضد شعله | Serge Ferrari، Sioen، Mehler Texnologies |
| کابل‌های انعطاف‌پذیر | LAPP، Nexans، Prysmian |
| دستگاه‌های اسپری بدون هوا (سمت مشتری) | Graco، WIWA، WAGNER |
شامل نمی‌شود: ترازبندی ریل و فونداسیون‌های عمرانی، بالابر محل، تست انتشار گازهای خروجی توسط شخص ثالث، پایه‌های قطعه کار مگر اینکه سفارش داده شود، و اتاق خشک‌کن در جایی که پخت اجباری مورد نیاز است.
برنامه
برنامه معمول برای این کلاس غرفه؛ تاریخ‌های هر پروژه در قرارداد تعیین می‌شود.
| صحنه | مدت زمان معمول |
|---|---|
| بازدید از محل و جمع‌آوری داده‌ها | ۳-۷ روز |
| طراحی چیدمان و جزئیات | 10-15 روز |
| ساخت و آزمایش کارخانه | 30-45 روز |
| حمل دریایی و گمرک | 15-40 روز |
| ترازبندی ریل توسط محل، نصب | 7-14 روز |
| راه‌اندازی، تست انتشار، آموزش | 3-5 روز |
قبل و بعد
مقادیر طراحی از مشخصات پروژه؛ ستون "قبل" وضعیت کف باز یافت‌شده در بازدید را توصیف می‌کند که هیچ اندازه‌گیری برای آن وجود نداشت.
| آیتم | قبل | پس از |
|---|---|---|
| محفظه‌ی ناحیه‌ی رنگآمیزی | خلیج باز یا سایبان، بدون محفظه | غرفه‌ی تلسکوپی، ۲۰ × ۱۰ × ۴ متر |
| کف در زمانی که رنگآمیزی انجام نمی‌شود در دسترس است | ناحیه‌ی رنگآمیزی مسدود یا مشترک | غرفه جمع‌شده، حدود ۸۵٪ از ردپا آزاد می‌شود |
| جریان هوای متقاطع روی کار | کنترل‌نشده | ۰٫۳ متر بر ثانیه یا بیشتر (طراحی) |
| جذب مه رنگ | هیچ | ۹۸٪ یا بیشتر (طراحی) |
| بازدهی تصفیه‌ی VOC | هیچ | ۸۵-۹۰٪ (کربن) با پیش‌اکسیداسیون UV (طراحی) |
| روشنایی در سطح کار | روشنایی کارگاهی | ۳۰۰ لوکس یا بیشتر، ضد انفجار (طراحی) |
| سر و صدا در داخل غرفه | کنترل‌نشده | ۸۰ دسی‌بل(A) یا کمتر (طراحی) |
نتایج
- رنگآمیزی از فضای باز به داخل یک غرفه بسته و تهویه‌شده با جریان هوای متقاطع ۰٫۳ متر بر ثانیه یا بیشتر منتقل شد
- کار مونتاژ روی همان کف بین دسته‌های رنگ ادامه یافت
- آزمون انتشار در راه‌اندازی بر اساس حد محلی انجام شد
قابلیت کاربرد
این پیکربندی برای کارگاه‌هایی مناسب است که جرثقیل قطعه‌کار را جابه‌جا می‌کند، رنگآمیزی به‌صورت دسته‌ای انجام می‌شود و کف باید بین دسته‌ها به استفاده‌ی مونتاژ بازگردد: فولاد سازه‌ای، مخازن و تانک‌ها، شاسی ماشین‌آلات، تیرهای جرثقیل، شاسی تریلر و بلوک‌های بدنه. برای خطوط نقاله‌ای که هر شیفت رنگآمیزی می‌کنند، برای پوشش‌هایی که نیاز به پخت اجباری در همان محفظه دارند، یا جایی که غرفه‌ی پرده‌ی آبی و تصفیه‌ی آب از قبل وجود دارد، انتخاب درستی نیست.
نتایج بالا به پیکربندی و شرایط توصیف‌شده اعمال می‌شود. ترکیب متفاوت قطعات، سیستم رنگ، اقلیم یا حد انتشار، اعداد را تغییر می‌دهد، به همین دلیل هر غرفه بر اساس داده‌های خودش اندازهگذاری می‌شود.
پس از فروش
گزینه‌های گارانتی ۱۲، ۳۶ یا ۶۰ ماهه، تشخیص از راه دور در عرض ۲ ساعت و حضور در محل در عرض ۷۲ ساعت در صورت وجود شریک محلی، به‌علاوه تأمین رسانه فیلتر، کربن و کاتالیزور برای طول عمر غرفه. جزئیات در خدمات پس از فروش صفحه ما آمده است.
پرسش‌های متداول
آیا همان غرفه میتواند محصولات مختلف را رنگآمیزی کند؟
بله. هیچچیز در محفظه بر اساس شکل قطعه ساخته نشده است؛ غرفه در این پروژه کل محدوده تیرهای H، ستونهای جعبهای و خرپاها را پوشش میداد.
چرا در اینجا جذب خشک انتخاب شد؟
رنگآمیزی متناوب و تغییرات مکرر رنگ به نفع فیلتراسیون خشک با کاغذ هزارتویی است: بدون مدار آب یا روغن، و دیوار فیلتر تنها سطح در تماس با پاشش اضافی است.
مشتری چه چیزی باید آماده میکرد؟
ریلهای تراز شده طبق نقشه ما، یک پایه بتنی برای فن و واحد تصفیه، برق سهفاز به کابینت و یک جرثقیل برای نصب.
عملکرد چگونه بررسی شد؟
کلیدهای محدودکننده و حرکتی در هر دو جهت، قفل حفاظتی درایو، سرعت جریان متقاطع، سطح روشنایی، صدا، و نمونه‌برداری از دودکش مطابق با حد مجاز محلی.
آیا این غرفه میتواند بعداً گسترش یابد؟
قابها در ماژولهای ۱ متری اضافه میشوند و ریلها گسترش مییابند؛ فن و دیوار فیلتر از ابتدا برای طول نهایی اندازهگذاری شدهاند.
دریافت راه‌حل مشابه
موارد زیر را برای ما ارسال کنید و ما در عرض چند روز کاری یک چیدمان غرفه با اندازهگذاری فن، فیلتر و تصفیه را بازمی‌گردانیم:
- حداکثر طول، عرض، ارتفاع و وزن قطعه کار، و نحوه جابجایی آن
- مصرف روزانه رنگ و تینر و سیستم رنگ
- نصب داخلی یا خارجی، ارتفاع قلاب جرثقیل و کف موجود
- حد انتشار محلی و قانون مواجهه در محیط کار
