Industrielle Staubabsaugung für Beschichtungs- und Strahlbetriebe: Typen, Dimensionierung und Kosten (2026)

Bereitgestellt von Lin Cong, Technischer Direktor, MUSI Technology · Veröffentlicht am 9. September 2026 · Zuletzt überprüft am 10. September 2026

Kurze Antwort: Ein Industrieentstauber erfasst luftgetragene Partikel aus Spritzkabinen, Pulverkabinen und Strahlmaschinen, damit die Werkstatt die Emissionsgrenzwerte einhält, die üblicherweise unter 10-20 mg/m3 liegen. Beschichtungsanlagen verwenden Patronenabscheider, Impulsstrahl-Schlauchfilter, Zyklone, Nasswäscher oder ein zentrales Kanalsystem. Die indikativen Kosten für 2026 liegen bei USD 3.000 für eine Einzelkabinen-Einheit bis zu USD 150.000 für ein zentrales Anlagensystem.

MUSI Technology, ein Hersteller von Beschichtungs- und Strahlanlagen in Changzhou, China, dimensioniert den Staubabscheider für jede Kabine oder Strahlmaschine und wählt Patronen-, Schlauch-, Zyklon- oder Nassabscheidung, um unter den Emissionsgrenzwerten von 10-20 mg/m3 zu bleiben, denen die meisten Anlagen gegenüberstehen, von etwa USD 3.000 für eine Einzelkabinen-Einheit bis USD 150.000 für ein zentrales System.

Was macht ein Staubabscheider in einer Beschichtungs- oder Strahlanlage?

Ein Staubabscheider zieht kontaminierte Luft aus dem Arbeitsbereich ab, trennt die Feststoffpartikel ab und gibt gereinigte Luft ab. In einer Beschichtungsanlage verarbeitet er drei verschiedene Staubströme: Pulverüberschuss aus Elektrostatik-Kabinen, Schleifmittel-Feinstaub und Walzzunder aus dem Kugelstrahlen sowie Schleif- oder Entgratungsstaub aus der Oberflächenvorbereitung.

Jeder Strom verhält sich anders. Pulverüberspray ist leicht, trocken und es lohnt sich, ihn zurückzugewinnen. Strahlstaub ist schwer, abrasiv und zerstört Filtermedien schnell, wenn er direkt auf den Filter gelangt. Nasslacknebel kann von einem Trockenfilter überhaupt nicht erfasst werden und benötigt einen Wäscher oder einen Trockenfilter, der für Lackabscheidung ausgelegt ist.

Welche Arten von Staubabscheidern werden in Beschichtungsanlagen verwendet?

Fünf Konfigurationen decken nahezu alle Beschichtungs- und Strahlanwendungen ab. Die richtige Wahl hängt von Staubbelastung, Partikelgröße, Feuchtigkeit und verfügbarer Bodenfläche ab.

In der Praxis kombinieren die meisten Beschichtungslinien zwei Stufen: einen Zyklon zum Abscheiden grober Partikel, gefolgt von einem Patronen- oder Beutelfilter als Endstufe. Diese Anordnung verdoppelt üblicherweise die Lebensdauer der Filterelemente und senkt die Ersatzkosten um mehr, als sie den Anschaffungspreis erhöht.

Wie dimensioniert man einen Staubabscheider für eine Kabine oder eine Strahlmaschine?

Die Dimensionierung beginnt beim Luftstrom, nicht beim Maschinenmodell. Drei Regeln decken die meisten Fälle ab:

Sobald der Luftstrom festgelegt ist, ergibt sich die Filterfläche aus dem Luft-Gewebe-Verhältnis: 0,8-1,2 m3/min pro m2 für Impulsstrahl-Filterschläuche bei Strahlmittelstaub und 0,6-1,0 m3/min pro m2 für Patronenabscheider bei Pulver. Eine zu klein bemessene Filterfläche ist die häufigste Ursache für kurze Elementlebensdauer und steigenden Druckverlust.

Wie viel kostet ein industrielles Staubabsaugsystem im Jahr 2026?

Indikative Ex-Works-Preisspannen für aus China gelieferte Ausrüstung, vor Versand und Installation. Die Zahlen sind Schätzungen für die Budgetierung; ein verbindlicher Preis hängt von Luftstrom, Filterfläche, Materialstärke und Steuerungsspezifikation ab.

Rechnen Sie weitere 25-40 % des Abscheiderpreises für Kanäle, Stützen, Elektroarbeiten und Inbetriebnahme ein. Die Kanalisierung wird häufig unterschätzt: Metallischer Staub benötigt eine Transportgeschwindigkeit von 18-23 m/s, was den Kanaldurchmesser und den statischen Druck des Ventilators bestimmt.

Patrone oder Beutelfilter: Was sollten Sie wählen?

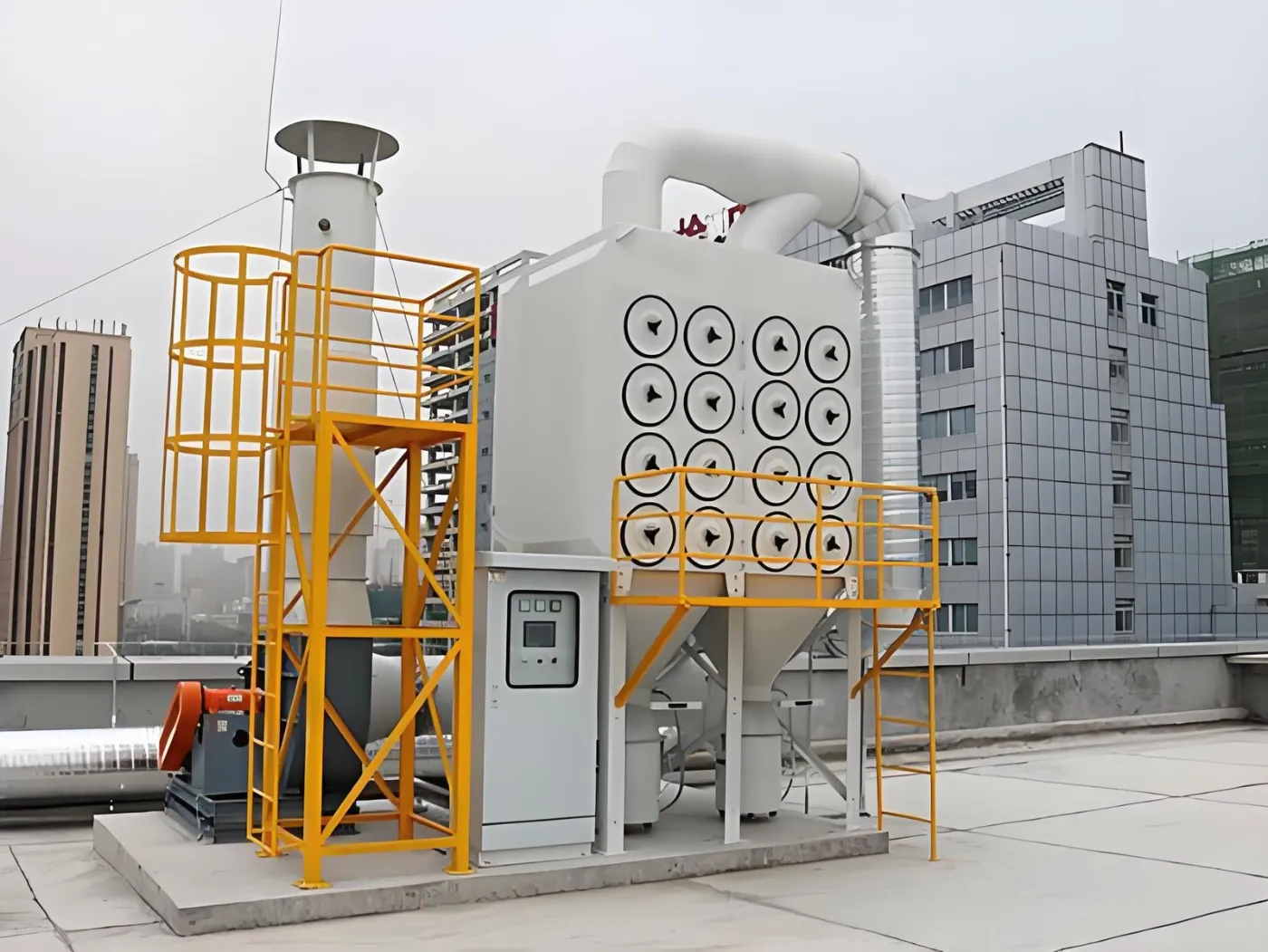

Wählen Sie einen Patronenabscheider, wenn der Staub trocken und fein ist und die Grundfläche begrenzt ist. Wählen Sie einen Druckluft-Impuls-Schlauchfilter, wenn die Staubbelastung hoch, abrasiv oder warm ist.

Welche Emissionsgrenzwerte muss eine Beschichtungsanlage einhalten?

Die meisten Exportmärkte legen Partikelgrenzwerte zwischen 10 und 20 mg/m3 am Schornstein fest. Ein Pulse-Jet-Patronen- oder Schlauchfilter, der mit seinem Auslegungs-Luft-Tuch-Verhältnis betrieben wird, mit funktionierender Impfreinigung und einem Differenzdruckmessgerät, das zwischen 800 und 1.500 Pa gehalten wird, hält normalerweise unter 10 mg/m3 bei Beschichtungs- und Strahlstaub.

Wo lösemittelhaltige Beschichtungen verwendet werden, ist die Partikelkontrolle nur die Hälfte der Anforderung. Flüchtige organische Verbindungen müssen separat behandelt werden; siehe unseren Vergleich von RTO, RCO, Aktivkohle- und Zeolithrotor-Systeme. Allgemeine Grundsätze zur Exposition am Arbeitsplatz werden dargelegt durch die US-Behörde für Arbeitssicherheit und Gesundheitsschutz.

Brennbarer Staub verdient besondere Aufmerksamkeit. Aluminium, Magnesium und einige organische Pulver können im Inneren eines Abscheiders explosive Atmosphären bilden. Wo dies zutrifft, sind Explosionsentlastungsklappen, Absperrventile und Erdung in der gesamten Kanalisierung vorzusehen.

Warum Staubabsauganlagen von MUSI Technology beziehen?

MUSI Technology (Changzhou Musi Environmental Technology Co., Ltd.) ist ein in China ansässiger Hersteller von Beschichtungslinien und Luftreinhaltungstechnik, gegründet 2021, mit über 800 gelieferten Beschichtungslinien an über 500 Kunden in 36 Ländern, von einzelnen Kabinen bis zu kompletten Lackieranlagen. Das Staubabscheidesortiment umfasst Impulsstrahl-Schlauchfilter, Patronenabscheider, Zyklonabscheider, Nassabscheider und zentrale Kanalsysteme.

• Luftstrom, Filterfläche und Kanalverlauf werden für Ihre Kabine und Maschinenliste berechnet, anstatt aus einem festen Katalog verkauft zu werden.
• Standardkonfigurationen werden in 30-60 Tagen geliefert, mit einer 12-monatigen Garantie auf die gesamte Maschine und einer 36-monatigen Garantie auf kritische Komponenten.
• Vor-Ort-Installation, Inbetriebnahme und Bedienerschulung sind weltweit verfügbar.
• Jede Linie wird nach einer schriftlichen Leistungsspezifikation konstruiert. Linien­geschwindigkeit, Härtungsprofil, Schichtdicke und Emissionsniveau werden im Vertrag festgelegt und beim Werksprobelauf vor dem Versand an Ihrem eigenen Teil nachgewiesen.
• Ein Engineering-Team verantwortet die gesamte Kette – Vorbehandlung, Applikation, Härtung, Förderung und Emissionskontrolle –, sodass die Kompromisse zwischen ihnen am Reißbrett geklärt werden, nicht in Ihrer Fabrikhalle.

MUSI arbeitet mit Herstellern zusammen, die die Oberflächenveredelung als Teil des Produkts betrachten und nicht als letzten Schritt vor dem Verpacken. Das verändert, worum es im ersten Gespräch geht: um Teilezeichnungen, Durchsatzziele und den Standard, gegen den Ihr eigener Kunde auditiert, nicht um eine Modellnummer. Es verändert auch, was nach der Inbetriebnahme geschieht, wo Prozessoptimierung, die Entwicklung der Bediener und Ersatzteilunterstützung über die gesamte Lebensdauer der Linie hinweg weitergehen.

Durchsuchen Sie die Staubabscheidungsanlagen-Sortimentoder senden Sie Ihre Standmaße und Maschinenliste für ein maßgeschneidertes Angebot.

Häufig gestellte Fragen

Wie berechne ich den benötigten Luftstrom für einen Staubabscheider in einer Strahlkabine?

Multipliziere den Raumquerschnitt mit der erforderlichen Querströmungsgeschwindigkeit. Für eine Strahlkabine mit 4 m Breite und 3 m Höhe bei einer Querströmung von 0,5 m/s beträgt der Luftstrom 4 x 3 x 0,5 x 3600 = 21.600 m3/h. Pulverkabinen verwenden stattdessen die Frontgeschwindigkeit an den Öffnungen, typischerweise 0,4-0,6 m/s.

Was ist der Unterschied zwischen einem Patronen- und einem Beutelfilter-Entstauber?

Patronenfilter verwenden gefaltetes Filtermaterial, was bei gleicher Grundfläche 3-5 Mal mehr Filterfläche bietet, und eignen sich für feinen Trockenstaub wie Pulverüberspray und Strahlfeinstaub. Beutelfilter verwenden Gewebehülsen, tolerieren höhere Staubbelastungen und Temperaturen bis etwa 150 °C und sind kostengünstiger beim Austausch des Filtermaterials. Patronenfilter werden in der Regel gewählt, wenn der Platz begrenzt ist.

Welchen Emissionsgrenzwert muss ein Staubabscheider einer Beschichtungsanlage einhalten?

Die meisten Exportmärkte verlangen Partikelemissionen unter 10-20 mg/m3. Ein korrekt dimensionierter Druckluftimpuls-Patronen- oder Schlauchfilter mit einem Abscheidegrad von 99,5 % oder besser erreicht bei Beschichtungs- und Strahlstaub typischerweise unter 10 mg/m3. Bestätigen Sie den in Ihrem Land geltenden Grenzwert, bevor Sie die Dimensionierung vornehmen.

Wie viel kostet ein industrielles Staubabsaugsystem?

Indikative Preisspannen für 2026 liegen bei USD 3.000-12.000 für einen einzelnen Patronenabscheider, der eine Kabine bedient, bei USD 12.000-45.000 für einen Druckluft-Impuls-Schlauchfilter an einer Strahlanlage und bei USD 45.000-150.000 für ein zentrales System mit Kanalführung, das mehrere Stationen bedient. Kanalführung, Ventilator und Installation erhöhen den Preis des Abscheiders typischerweise um 25-40%.

Wie oft müssen Filter von Staubabscheidern ausgetauscht werden?

Filterelemente in einer Pulverbeschichtungskabine halten typischerweise 12–24 Monate; im Strahlanlagenbetrieb 8–18 Monate. Die Lebensdauer hängt von der Staubbelastung, dem Druck der Impulsreinigung und davon ab, ob ein Zyklonvorabscheider grobe Partikel zuerst entfernt. Ein Zyklon vor dem Filter verdoppelt häufig die Lebensdauer der Elemente.

Kann ein Entstauber mehrere Maschinen bedienen?

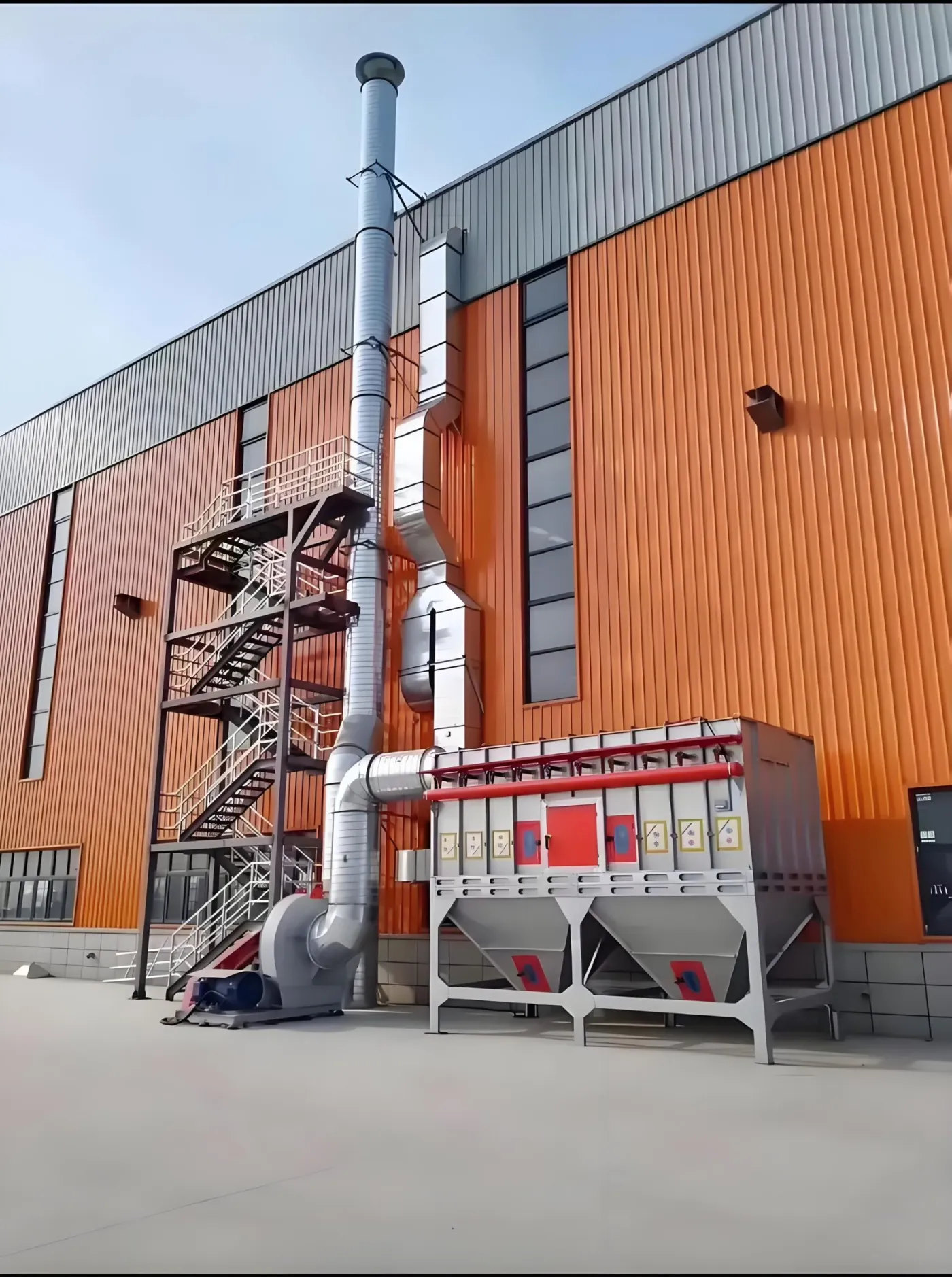

Ja. Ein zentrales Absaugsystem mit einem Kanalnetz, Absperrschiebern und einem Hauptventilator kann mehrere Kabinen und Strahlmaschinen bedienen. Es ist ab etwa vier Stationen kosteneffizienter, erfordert jedoch eine sorgfältige Kanalabstimmung, damit jeder Absaugpunkt seine Auslegungsfördergeschwindigkeit von 18-23 m/s für Metallstaub beibehält.

Über die Abbildungen in diesem Leitfaden. Preisspannen sind Ex-Works-Schätzungen für China, zusammengestellt im September 2026 aus Projektangeboten von MUSI Technology, und dienen ausschließlich der Budgetierung; ein verbindlicher Preis hängt von Teileumfang, Durchsatz und lokalen Compliance-Anforderungen ab. Leistungsangaben sind typische Werte für korrekt spezifizierte und korrekt betriebene Geräte, keine Garantien. Wo eine Zertifizierung oder eine kundenspezifische Angabe nicht verifiziert werden konnte, ist sie zur Bestätigung markiert statt angegeben. Letzte Überprüfung: 9. September 2026.
