Schleif- und Schleifkabine
Eine Schleif- und Schleifkabine ist eine belüftete, vorne offene oder mit Abwärtsströmung arbeitende Einhausung mit integrierter Staubabsaugung zum Schleifen, Schweißschleifen und zur Oberflächenvorbereitung vor dem Beschichten. Sie eignet sich für Metallverarbeiter und Beschichtungsbetriebe und ist auf Luftgeschwindigkeiten von etwa 150-200 fpm (0,76-1,02 m/s) ausgelegt.
Gebaut für Metallverarbeitungs- und Beschichtungsbetriebe, die Schweißnähte an Stahl, Edelstahl, Aluminium oder Verbundwerkstoffen schleifen, schleifen oder bearbeiten und den Staub an der Arbeitsstelle erfassen müssen, fern von den Lack- und Pulverkabinen.
Technische Spezifikationen
Die untenstehenden Werte sind typische Bereiche für diesen Anlagentyp. Die Werte für Ihre Linie werden in der schriftlichen Spezifikation festgelegt, nachdem wir Ihre Teile, Ihren Ausstoß und Ihren Standort geprüft haben.
| Kabinenlayouts | Vorne offene Querstromkabine, Abwärtsströmungstisch, Abwärtsströmungsboden; Patronen- (Trocken-) oder Nassabscheidung |
|---|---|
| Luftgeschwindigkeit, teilweise Einhausung für tragbares Schleifen (US-Referenz: OSHA 29 CFR 1910.94(b)(5)(iv)) | Durchschnitt von nicht weniger als 200 fpm (1,02 m/s) |
| Facegeschwindigkeit, Gehäuse für Wiegeschleifen (US-Referenz: OSHA 29 CFR 1910.94(b)(5)(vi)) | Durchschnitt von nicht weniger als 150 fpm (0,76 m/s), Bediener außerhalb der Öffnung |
| Erfassungsgeschwindigkeit am Punkt der Staubfreisetzung | 500-2.000 fpm (2,5-10 m/s) für Schleifen und abrasives Strahlen in der auf ACGIH basierenden Erfassungsgeschwindigkeitstabelle, die in der Lüftungslehre verwendet wird |
| Kanaltransportgeschwindigkeit (US-Referenz: OSHA 29 CFR 1910.94(b)(3)(ii)) | Empfohlenes Minimum 4.500 fpm im Zweig und 3.500 fpm im Hauptkanal (22,9 und 17,8 m/s) |
| Kanalgeschwindigkeit für Aluminiumstaub (US-Referenz: NFPA 484, wie in der Fachpresse zusammengefasst) | Über 4.500 fpm (22,9 m/s) gehalten |
| Trockenfilter-Effizienz | MERV 15 Patronen oder Platten, die von einem Sammlerhersteller für Schleifen, Polieren und Finish angegeben werden; MERV 15 bedeutet mindestens 85 % bei 0,3-1,0 µm, 90 % bei 1,0-3,0 µm und 95 % bei 3,0-10 µm Partikeln (ASHRAE-Testmethode, US-EPA-Tabelle) |
| Nachfilter für Umluft | HEPA-Stufe, mindestens 99,97 % bei 0,3 µm Partikeln (US-EPA-Definition), wo Staub und lokale Vorschriften die Rezirkulation erlauben |
| Leistung von Nassabscheidern | Veröffentlichte Angabe eines Herstellers: 95 % der Partikel bis hinunter zu 3 µm bei 3 in. WS (ca. 750 Pa) Druckverlust |
| Beleuchtungsstärke | 750-1.000 Lux für Oberflächenvorbereitung und Lackieren in der EN 12464-1-Tabelle, veröffentlicht von einem Leuchtenhersteller (EU-Referenz) |
| Geräuschreferenz (US) | OSHA-Grenzwert 90 dBA und Aktionsniveau 85 dBA als 8-Stunden-Mittelwerte; schallabsorbierende Paneele reduzieren reflektierten Schleiflärm |
Kabinenkonfiguration
- Stahlpaneelgehäuse, offene Front oder mit Vorhängen oder Türen, optional mit schallabsorbierenden perforierten Wand- und Deckenpaneelen
- Absaugwand, Downdraft-Tisch oder Bodenrost mit Funkenprallblech oder Vorabscheider vor den Filtern

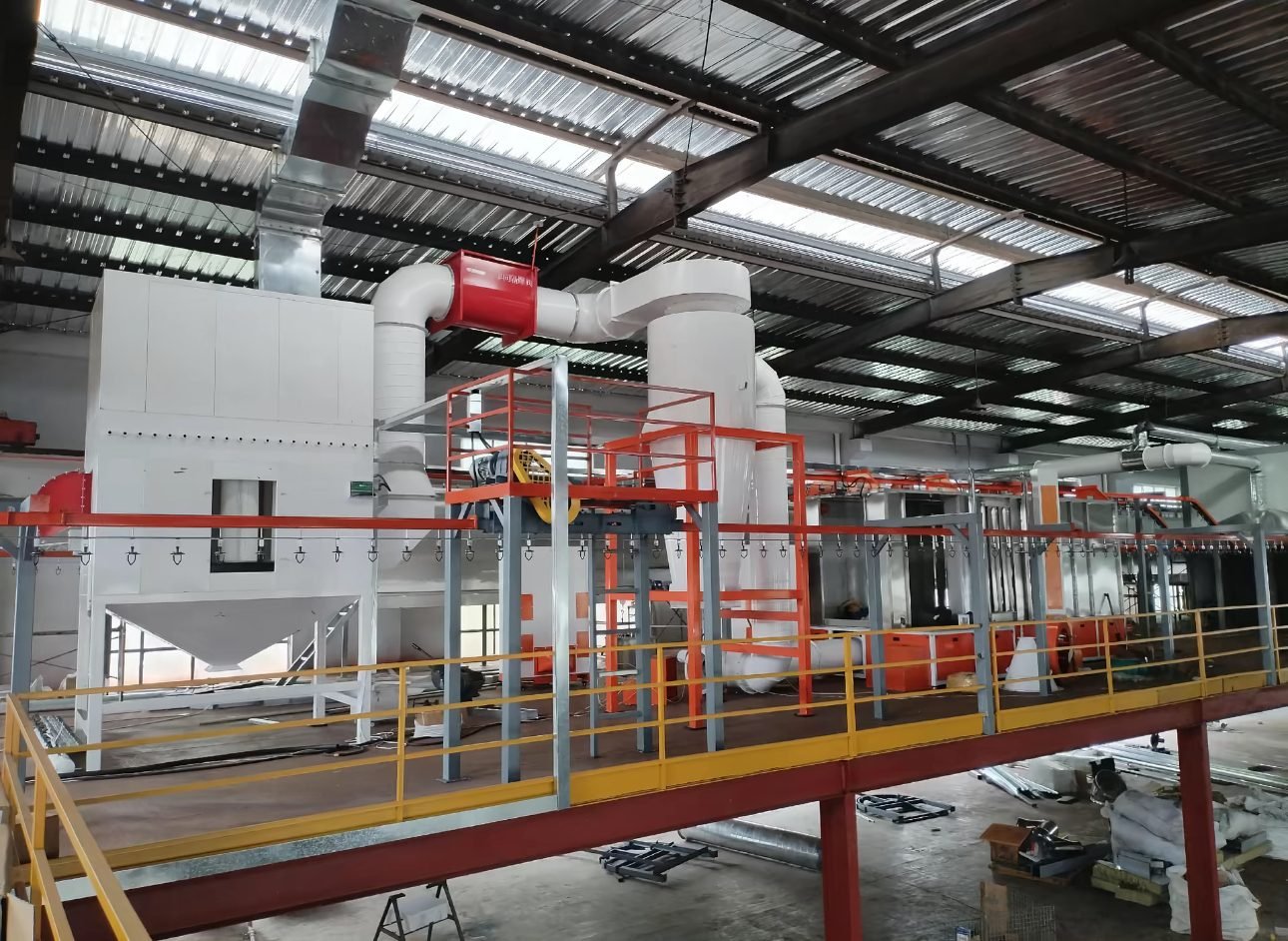

- Patronenfiltermodul mit Druckluft-Abreinigungsimpuls und Staubschublade oder -behälter oder ein Nassabscheider mit Wassertank und Schlammabführung für brennbaren Metallstaub
- Abluftventilator mit Motor und Schalldämpfer, mit Kanalführung zur Atmosphäre oder einem Rückluftabschnitt mit Nachfilter
- Gekapselte LED-Leuchten in der Decke und den Seitenwänden
- Schaltschrank mit Ventilatorstarter, Differenzdruckmanometer über den Filtern und Impulssteuerung sowie Explosionsentlüftung oder -isolierung, wo die Staubgefahrenanalyse dies erfordert
Welcher Typ von Schleif- und Schmirgelkabine passt zur Arbeit?
Eine offene Querstrom-Kabine eignet sich für große Konstruktionen, die vor Ort geschliffen werden; ein Absaugtisch eignet sich für kleine Teile; ein Absaugboden eignet sich für lange Teile, die von allen Seiten bearbeitet werden. Die Tabelle vergleicht die drei Anordnungen.
| Kabinentyp | Luftweg | Stärken | Einschränkungen | Typische Verwendung |
|---|---|---|---|---|
| Offene Querstrom-Schleifkabine | Werkstattluft tritt durch die offene Stirnseite ein, strömt am Bediener und am Werkstück vorbei und verlässt die Kabine durch die Filterwand an der Rückseite | Keine Grube; einfaches Beladen mit Kran oder Wagen; eine Kabine für viele Teilegrößen | Der Bediener muss so stehen, dass der Staub von der Atemzone wegströmt; erfordert den vollen Stirnseiten-Luftstrom | Schweißschleifen an Rahmen und Konstruktionen, Spachtelschleifen, Vorbereitung vor dem Lackieren |
| Absaugtisch | Luft wird durch eine perforierte oder geriffelte Arbeitsfläche nach unten gezogen | Staub wird vom Gesicht weggezogen; kompakt; kann bewegt werden | Das Teil muss mit Spielraum auf das Gitter passen (ein Lieferant empfiehlt 6 Zoll auf jeder Seite); große flache Teile verdecken das Gitter | Kleine Gussteile, Halterungen, Entgraten, Handschleifen |
| Downdraft-Bodenkabine | Luft tritt an der Decke oder an offenen Seiten ein und verlässt die Kabine durch Bodengitter zum Kollektor | Gleichmäßige Erfassung um lange oder hohe Teile; Bediener kann um das Werkstück herumgehen | Benötigt eine Grube oder einen erhöhten Boden; Gitter müssen freigehalten werden | Verbundstoff- und Aluminiumschleifen, Fahrzeug- und Anhängerkarosserien, Klingen |
Welche Staubabscheidemethode eignet sich für welchen Staubtyp?
Gewöhnlicher Stahlschleifstaub wird trocken an impulsgereinigten Patronen abgeschieden; Aluminium-, Titan- und Magnesiumstäube sind brennbare Metalle mit besonderen Vorschriften gemäß NFPA 484 in den USA, wo die Nassabscheidung die übliche Innenraumlösung ist. Eine Staubgefahrenanalyse (NFPA 652-Konzept, US-Referenz) und die örtlichen Vorschriften entscheiden über die endgültige Auslegung.
| Staubtyp | Abscheidemethode | Besondere Vorsichtsmaßnahmen (US-Referenzen, wie in der Fachpresse zusammengefasst) |
|---|---|---|
| Schleifstaub von Kohlenstoffstahl und Edelstahl mit Funken | Patronenabscheider mit Funkenprallblech oder Vorabscheider | Halten Sie Funken vom Filtermedium fern; flammhemmendes Medium als Option; Edelstahl-Rauch und -Staub können gemäß den örtlichen Expositionsvorschriften einen HEPA-Nachfilter erfordern |
| Aluminium | Nassabscheider im Innenbereich in der Nähe des Staubentstehungspunkts oder Trockenabscheider im Außenbereich mit Verpuffungsklappen | Kanalgeschwindigkeit über 4.500 fpm; keine Rückführung der Abluft aus Trockensystemen; gesammelte Feststoffe täglich entfernen |
| Titan | Nassabscheider; Medien-(Filter-)Abscheider sind nicht zulässig | Trockenzyklone nur im Außenbereich; gelagerter Staub auf fünf Gallonen begrenzt; funkenbeständiger Ventilator |
| Magnesium | Nassabscheider mit belüftetem Sumpf | Staubkonzentration unter 25 % der minimalen explosionsfähigen Konzentration gehalten; Kanalgeschwindigkeit kann bis zu 3.500 fpm betragen |
| Mischmetalle | Separate Abscheider für jedes Metall | Niemals verschiedene Metalle in einem Gerät sammeln, einige Kombinationen können reagieren (Thermit); alle Kanäle erden und verbinden |
| Schleifstaub von Lack, Füllstoff und Verbundwerkstoff | Patronenabscheider, Feinstaubmedien | Organische Stäube können brennbar sein; Explosionsentlüftung oder Isolierung in der Staubgefahrenanalyse bewerten |
| Feine Gefahrstoffe unter europäischen Staubsauger- und Absaugklassen | Staubklasse M- oder H-Geräte nach EN 60335-2-69 | Die UK HSE empfiehlt für hochgiftige Stäube Geräte der Klasse H oder M, ausgestattet mit Niedrigdurchflussanzeigen |
Wie wird der Luftstrom einer Schleifkabine dimensioniert?
Der Luftstrom entspricht der offenen Stirnfläche multipliziert mit der Auslegungs-Stirngeschwindigkeit; der Kanal wird dann so dimensioniert, dass die Luft eine Transportgeschwindigkeit beibehält, die das Absetzen von Staub verhindert. Nur ein allgemeines Berechnungsbeispiel, kein Angebot: eine Kabine mit offener Front und einer Stirnfläche von 3,0 m Breite und 2,4 m Höhe, Hauptkanal dimensioniert auf 3.500 fpm (17,8 m/s).
| Auslegungs-Stirngeschwindigkeit | Offene Stirnfläche | Absaugluftstrom | Hauptkanal bei 3.500 fpm |
|---|---|---|---|
| 150 fpm (0,76 m/s), der OSHA-Wert für eine Schleifschutzhaube | 3,0 x 2,4 m = 7,2 m² (78 ft²) | 19.800 m³/h (11.630 cfm) | etwa 630 mm (25 in) Durchmesser |
| 200 fpm (1,02 m/s), der OSHA-Wert für eine Teilumhausung für tragbare Schleifgeräte | 3,0 x 2,4 m = 7,2 m² (78 ft²) | 26.300 m³/h (15.500 cfm) | etwa 720 mm (28 in) Durchmesser |
Maschinenkomponenten
Die Komponentenauswahl richtet sich nach dem Staubtyp und dem Ergebnis der Staubgefährdungsanalyse. Wichtige Komponenten sind von internationalen Marken wie Donaldson, Camfil und Nederman für Filterkassetten und Kollektormodule, ebm-papst und Ziehl-Abegg für Ventilatoren sowie Siemens, Allen-Bradley und Mitsubishi Electric für SPS und HMI (konfigurierbar nach Kundenspezifikation) erhältlich.
Anwendungsreferenzen
Verwendet zum Schweißschleifen an Stahlrahmen und -konstruktionen, zum Schleifen von Karosseriefüllstoff und Grundierung an Fahrzeug-, Bus- und Anhängerkarosserien, zum Entgraten von Gussteilen und bearbeiteten Teilen, zur Aluminium- und Edelstahlbearbeitung sowie zum Schleifen von Verbundwerkstoffen oder Holz vor dem Lackieren oder Pulverbeschichten.
Engineering-Verpflichtung
Jede Linie wird gegen eine schriftliche Leistungsspezifikation ausgelegt. Liniengeschwindigkeit, Härtungsprofil, Schichtdicke und Emissionsniveau werden im Vertrag festgehalten und beim Werksprobelauf vor dem Versand an Ihrem eigenen Bauteil nachgewiesen. Ein Engineering-Team verantwortet die gesamte Kette — Vorbehandlung, Applikation, Härtung, Fördertechnik und Emissionskontrolle —, sodass die Kompromisse zwischen ihnen am Zeichenbrett und nicht in Ihrer Fabrikhalle geklärt werden.
Service & Lieferung
Standardkonfigurationen werden in 30-60 Tagen geliefert, mit 12 Monaten Garantie auf die gesamte Maschine und 36 Monaten auf kritische Komponenten. Installation vor Ort, Inbetriebnahme und Bedienerschulung sind weltweit verfügbar, und Prozessoptimierung sowie Ersatzteilversorgung werden über die gesamte Lebensdauer der Linie fortgeführt.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einer Schleifkabine und einer Lackierkabine?
Eine Schleif- oder Schruppkabine ist eine Staubabsaugkabine: Sie erfasst trockene Partikel auf Filterkassetten oder in einem Nassabscheider. Eine Lackierkabine behandelt nassen Overspray und Lösungsmitteldampf und ist nach den Regeln für Gefahrenbereiche für brennbare Flüssigkeiten ausgelegt. Die beiden sollten nicht dieselben Filter oder dieselbe Abluft teilen, und Vorbereitungsstaub wird aus der Lackierkabine ferngehalten.
Kann die Luft aus einer Schleifkabine in die Werkstatt zurückgeführt werden?
Das hängt vom Staub und den örtlichen Vorschriften ab. Die Rezirkulation spart Heizenergie und ist bei Stahlstaub üblich, wenn ein hocheffizienter Nachfilter eingebaut ist. Für Aluminium geben Branchenzusammenfassungen von NFPA 484 (USA) an, dass die Abluft von Trockenabscheidern nicht zurückgeführt werden darf, während Nassabscheider Luft zurückführen dürfen.
Warum wird für das Schleifen von Aluminium und Titan ein Nassstaubabscheider verwendet?
Aluminium- und Titanstäube sind brennbare Metalle. Die US-Praxis nach NFPA 484, wie in der Fachpresse zusammengefasst, erlaubt Nassabscheider in Innenräumen in der Nähe der Staubquelle, beschränkt Trockenabscheider für Aluminium auf Außenstandorte mit Druckentlastungsöffnungen und erlaubt keine Medienabscheider für Titan. Nassmetallstaub erfordert dennoch Schlammabtrennung und Belüftung, da er Wasserstoff freisetzen kann.
Wie funktioniert die Druckluftimpulsreinigung bei einem Patronenstaubabscheider?
Kurze Druckluftstöße werden nacheinander auf die saubere Seite jeder Patrone gerichtet. Der Impuls biegt das Filtermedium und schlägt den Staubkuchen in die Schublade oder den Behälter darunter, während der Ventilator weiterläuft. Eine Differenzdrucksteuerung kann die Reinigung nur dann auslösen, wenn die Filter sie benötigen, was Druckluft spart.
Welche Anströmgeschwindigkeit benötigt eine Schweißschleifkabine?
US OSHA 29 CFR 1910.94(b) gibt einen Durchschnitt von nicht weniger als 200 fpm für eine teilweise Umschließung für tragbares Schleifen und nicht weniger als 150 fpm für eine Wiegeschleif-Umschließung an. Viele nationale Vorschriften weichen davon ab, daher wird der Auslegungswert mit dem Sicherheitsberater des Kunden abgestimmt, bevor der Ventilator dimensioniert wird.
