Kurze Antwort: Ein Reziprokator bewegt die Spritzpistolen in einem festen Hub auf und ab und eignet sich für flache, gleichmäßige Teile. Ein Sechs-Achs-Roboter folgt der Kontur komplexer Teile, steigert die Transfereffizienz auf 70-90 % gegenüber 45-65 % und wechselt Programme zwischen Modellen in Sekunden. Roboter amortisieren sich typischerweise in 18-40 Monaten, wenn die Lackausgaben etwa USD 120.000 pro Jahr übersteigen oder wenn die Linie mehr als etwa sechs Teilemodelle fährt.

MUSI Technology, ein Hersteller von Spritzbeschichtungslinien in Changzhou, China, setzt Sechsachsroboter dort ein, wo sie den Auftragswirkungsgrad auf 70-90% gegenüber 45-65% bei einem Hubgerät steigern; Roboter amortisieren sich typischerweise in 18-40 Monaten, sobald die Lackausgaben etwa USD 120,000 pro Jahr übersteigen oder die Linie mehr als etwa sechs Teilemodelle fährt.

Was macht jede Maschine eigentlich?

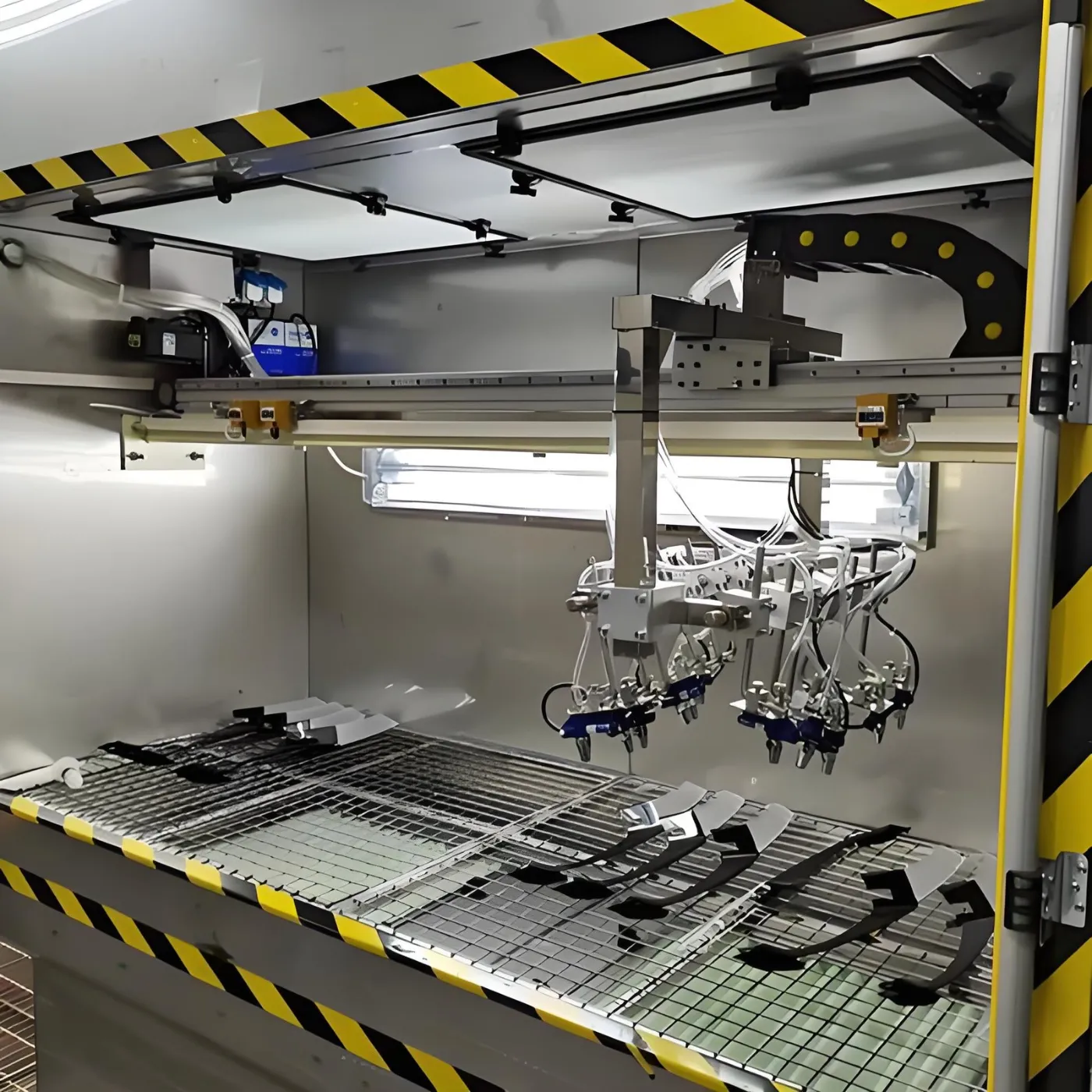

Ein Reziprokator trägt zwei bis acht Spritzpistolen auf einem vertikalen oder horizontalen Schlitten und bewegt sich mit fester Hubhöhe und Geschwindigkeit, während die Teile auf dem Förderband vorbeifahren. Er ist mechanisch einfach, kostengünstig in der Wartung und äußerst zuverlässig.

Ein Sechs-Achsen-Roboter hält eine oder zwei Spritzpistolen an einem Gelenkarm und folgt einer programmierten Bahn in drei Dimensionen, wobei der Abstand und der Winkel der Spritzpistole entlang der Konturen konstant gehalten werden. Er kann das Programm pro Teil wechseln, ausgelöst durch einen Barcode oder einen Teileerkennungssensor.

Roboter oder Reziproker: Seite an Seite

Wie berechnet man, ob sich ein Roboter amortisiert?

Die Einsparung kommt fast ausschließlich von der Farbe, nicht von der Arbeit. Arbeiten Sie in vier Schritten:

1. Nehmen wir zum Beispiel die jährlichen Ausgaben für Beschichtungsmaterial in Höhe von 200.000 USD.
2. Nehmen wir zum Beispiel die aktuelle Übertragungseffizienz von 55 % und die angestrebte Robotereffizienz von 80 %.
3. Das tatsächlich auf Teilen ankommende Material bleibt konstant, sodass die neuen Ausgaben den alten Ausgaben multipliziert mit 55/80 entsprechen, was USD 137.500 ergibt. Die jährliche Einsparung beträgt USD 62.500.
4. Teilen Sie die zusätzlichen Kapitalkosten der Roboterzelle, die auf den Reziprokator entfallen, beispielsweise 120.000 USD, durch die jährliche Einsparung. Die Amortisationszeit beträgt hier 23 Monate.

Sekundäreinsparungen, die oft den Ausschlag geben: weniger Overspray bedeutet geringere VOC-Behandlungs- und Staubabscheidungslast, weniger Filterwechsel in der Kabine und niedrigere Ausschussraten durch Schichtdickenschwankungen.

Wann ist ein Reziprozierer immer noch die richtige Antwort?

• Teile sind flach oder plattenartig, wie Blechschränke, Türen und Profile.
• Die Linie fertigt ein- bis dreiteilige Modelle in langen Serien.
• Die jährlichen Ausgaben für Beschichtungen liegen bei ungefähr unter 100.000 USD.
• Die Wartungsfähigkeiten vor Ort sind begrenzt und die Verfügbarkeit von Ersatzteilen ist wichtiger als Effizienz.
• Pulverbeschichtung, bei der Overspray ohnehin zurückgewonnen wird, was das Argument der Materialeinsparung abschwächt.

Pulver verdient eine besondere Anmerkung: Mit einem funktionierenden Rückgewinnungssystem bei 95–98 % Auslastung entfällt das Transfer-Effizienz-Argument für einen Roboter weitgehend. Roboter in Pulverlinien sind durch Filmgleichmäßigkeit und Flexibilität für gemischte Modelle gerechtfertigt, nicht durch Materialeinsparung.

Was umfasst eine Roboterzelle eigentlich?

Der Roboterarm macht etwa die Hälfte der Kosten einer Zelle aus. Eine komplette Zelle benötigt außerdem:

• Explosionsgeschützter oder gespülter Roboterarm für lösemittelhaltige Beschichtungen.
• Schiene oder siebte Achse, wenn die Reichweite den Armbereich überschreitet.
• Teileerkennungssensor oder Förderband-Encoder zur Nachverfolgung.
• Farbwechsel-Ventilblock, wenn mehr als zwei Farben laufen.
• Programmier- und Bedienerschulung, in der Regel 5-10 Tage.

Budget USD 45.000-160.000 für den Roboterarm und USD 30.000-90.000 für die umgebende Zelle, Kabinenmodifikation und Integration.

Warum eine robotergestützte Beschichtungslinie von MUSI Technology beziehen?

MUSI Technology (Changzhou Musi Environmental Technology Co., Ltd.) ist ein in China ansässiger Hersteller von schlüsselfertigen Beschichtungslinien, gegründet 2021, mit über 800 gelieferten Beschichtungslinien an über 500 Kunden in 36 Ländern, von einzelnen Kabinen bis hin zu kompletten Lackieranlagen. Roboter- und Reziprokatorzellen werden als Teil der kompletten Linie geliefert, einschließlich Kabine, Förderer, Rückgewinnung und Abluftbehandlung, sodass die Automatisierungswahl anhand des tatsächlichen Teilemix getroffen wird und nicht als Upgrade verkauft wird.

• Sowohl Reziprokator- als auch Sechs-Achsen-Roboter-Konfigurationen, einschließlich gemischter Linien.
• Standardkonfigurationen werden in 30-60 Tagen geliefert, mit einer 12-monatigen Garantie auf die gesamte Maschine und einer 36-monatigen Garantie auf kritische Komponenten.
• Vor-Ort-Installation, Inbetriebnahme, Programmierung und Bedienerschulung weltweit verfügbar.
• Jede Linie wird nach einer schriftlichen Leistungsspezifikation konstruiert. Linien­geschwindigkeit, Härtungsprofil, Schichtdicke und Emissionsniveau werden im Vertrag festgelegt und beim Werksprobelauf vor dem Versand an Ihrem eigenen Teil nachgewiesen.
• Ein Engineering-Team verantwortet die gesamte Kette – Vorbehandlung, Applikation, Härtung, Förderung und Emissionskontrolle –, sodass die Kompromisse zwischen ihnen am Reißbrett geklärt werden, nicht in Ihrer Fabrikhalle.

MUSI arbeitet mit Herstellern zusammen, die die Oberflächenveredelung als Teil des Produkts betrachten und nicht als letzten Schritt vor dem Verpacken. Das verändert, worum es im ersten Gespräch geht: um Teilezeichnungen, Durchsatzziele und den Standard, gegen den Ihr eigener Kunde auditiert, nicht um eine Modellnummer. Es verändert auch, was nach der Inbetriebnahme geschieht, wo Prozessoptimierung, die Entwicklung der Bediener und Ersatzteilunterstützung über die gesamte Lebensdauer der Linie hinweg weitergehen.

Siehe die Roboter-Flexibeschichtungslinie und die Rekiprokator-Sprühlinieoder lesen Sie die Flüssigsprühbeschichtungslinien-Leitfaden.

Häufig gestellte Fragen

Wann amortisiert sich ein Lackierroboter?

Der Payback wird durch Lackausgaben und Transfereffizienz bestimmt. Der Wechsel von 55 % auf 80 % Effizienz senkt die Materialkosten um etwa 31 %. Bei jährlichen Lackausgaben von USD 200.000 bedeutet das eine Einsparung von USD 62.500 pro Jahr, wodurch zusätzliches Kapital von USD 120.000 in etwa 23 Monaten zurückgezahlt wird. Unter etwa USD 100.000 jährlichen Lackausgaben amortisiert sich ein Roboter selten allein durch Materialeinsparungen.

Welche Übertragungseffizienz kann ein Sprühroboter erreichen?

Typischerweise 70-90 % mit elektrostatischen oder Hocheffizienz-Pistolen, gegenüber 45-65 % bei einem Reziprokator und 30-50 % beim manuellen Sprühen. Der Gewinn entsteht dadurch, dass der Pistolenabstand und der Winkel entlang der Konturen konstant gehalten werden, was ein Reziprokator mit festem Hub bei dreidimensionalen Teilen nicht leisten kann.

Lohnt sich ein Roboter für die Pulverbeschichtung?

Üblicherweise nicht zur Materialeinsparung, da ein Pulverrückgewinnungssystem bereits 95-98 % des Oversprays zurückführt. Roboter in Pulverlinien sind durch die Gleichmäßigkeit der Schichtdicke gerechtfertigt, typischerweise plus oder minus 8-15 % gegenüber 15-25 %, und durch den schnellen programmbasierten Wechsel, wenn viele Teilemodelle eine Linie gemeinsam nutzen.

Wie viele Teilemodelle rechtfertigen einen Roboter?

Als grobe Regel gilt: mehr als etwa sechs Modelle in einer Linie. Ein Reciprocator muss zwischen den Modellen mechanisch zurückgesetzt werden, was jedes Mal Minuten kostet, während ein Roboter ein gespeichertes Programm in Sekunden aufruft. Eine hohe Modellanzahl mit kurzen Laufzeiten ist der Bereich, in dem der Vorteil des Roboters am größten ist.

Was kostet eine komplette Roboter-Spritzzelle?

Der Arm selbst kostet je nach Reichweite, Nutzlast und Explosionsschutz zwischen 45.000 und 160.000 USD. Die umgebende Zelle, Kabinenmodifikation, Farbwechselventile, Tracking-Sensoren und Integration fügen typischerweise 30.000 bis 90.000 USD hinzu. Programmierung und Bedienerschulung dauern 5-10 Tage.

Können ein Reciprocator und ein Roboter an derselben Linie arbeiten?

Ja, und das ist eine gängige Anordnung. Reziprokatoren decken die flachen Flächen effizient ab, während ein Roboter konturierte Bereiche und Kanten bearbeitet. Dieses hybride Layout ermöglicht den größten Teil der Materialeinsparung zu einem Teil der Investitionskosten einer vollständig robotergestützten Linie.

Über die Abbildungen in diesem Leitfaden. Preisspannen sind Ex-Works-Schätzungen für China, zusammengestellt im September 2026 aus Projektangeboten von MUSI Technology, und dienen ausschließlich der Budgetierung; ein verbindlicher Preis hängt von Teileumfang, Durchsatz und lokalen Compliance-Anforderungen ab. Leistungsangaben sind typische Werte für korrekt spezifizierte und korrekt betriebene Geräte, keine Garantien. Wo eine Zertifizierung oder eine kundenspezifische Angabe nicht verifiziert werden konnte, ist sie zur Bestätigung markiert statt angegeben. Letzte Überprüfung: 9. September 2026.
