مطالعه موردی: خط پوشش قطعات کامیون، ویتنام
خلاصه
یک خط پوشش برای قطعات کامیون در کارخانه‌ای در استان بین دونگ، ویتنام، که کامیون‌های سبک، متوسط و سنگین، واحدهای کشنده، خودروهای ویژه و اتوبوس‌های یک خودروساز چینی را از کیت‌های CKD و IKD مونتاژ می‌کند. این خط یک نوار نقاله سرپوشیده با بخش پیش‌تصفیه پمپ‌شده و کابین کنترل اختصاصی خود است که قطعات را مستقیماً به اتاق اسپری و کوره پخت تغذیه می‌کند، بنابراین قطعات تمیز شده بدون جابجایی مجدد پوشش داده می‌شوند، با تصفیه اگزوز همراه. این خط قطعات کامیون و خودروهای تجاری را در سال ۲۰۲۶ پوشش می‌دهد.
پیشینه پروژه
مشتری کامیون‌های سبک، متوسط و سنگین، کشنده‌ها، خودروهای ویژه و اتوبوس‌های یک خودروساز چینی را در استان بین‌دونگ، نزدیک شهر هوشی‌مین، از کیت‌های CKD و IKD مونتاژ می‌کند. MUSI یک خط پوشش‌دهی برای قطعات کامیون تأمین کرد.
The plant is a joint venture with the JAC brand's Vietnamese partners and assembles JAC light and medium trucks from CKD and IKD kits.
چالش
قطعات کامیون در اشکال و اندازه‌های متنوعی عرضه می‌شوند، از براکت‌ها تا پنل‌های بزرگ، و در گرما، رطوبت و باران شدید کار می‌کنند. کیفیت پوشش به فولاد تمیز بستگی دارد، بنابراین پیش‌تصفیه باید به همان اندازه خودِ اسپری دقیق کنترل شود.
راه‌حل MUSI
MUSI یک خط پوشش‌دهی با نوار نقاله سربالا همراه با بخش پیش‌تصفیه پمپ‌دار و کابین کنترل اختصاصی آن تأمین کرد که قطعات را مستقیماً به داخل اتاق اسپری و پخت هدایت می‌کند، بنابراین قطعات تمیزشده بدون جابه‌جایی مجدد پوشش داده می‌شوند.
محدوده تجهیزات

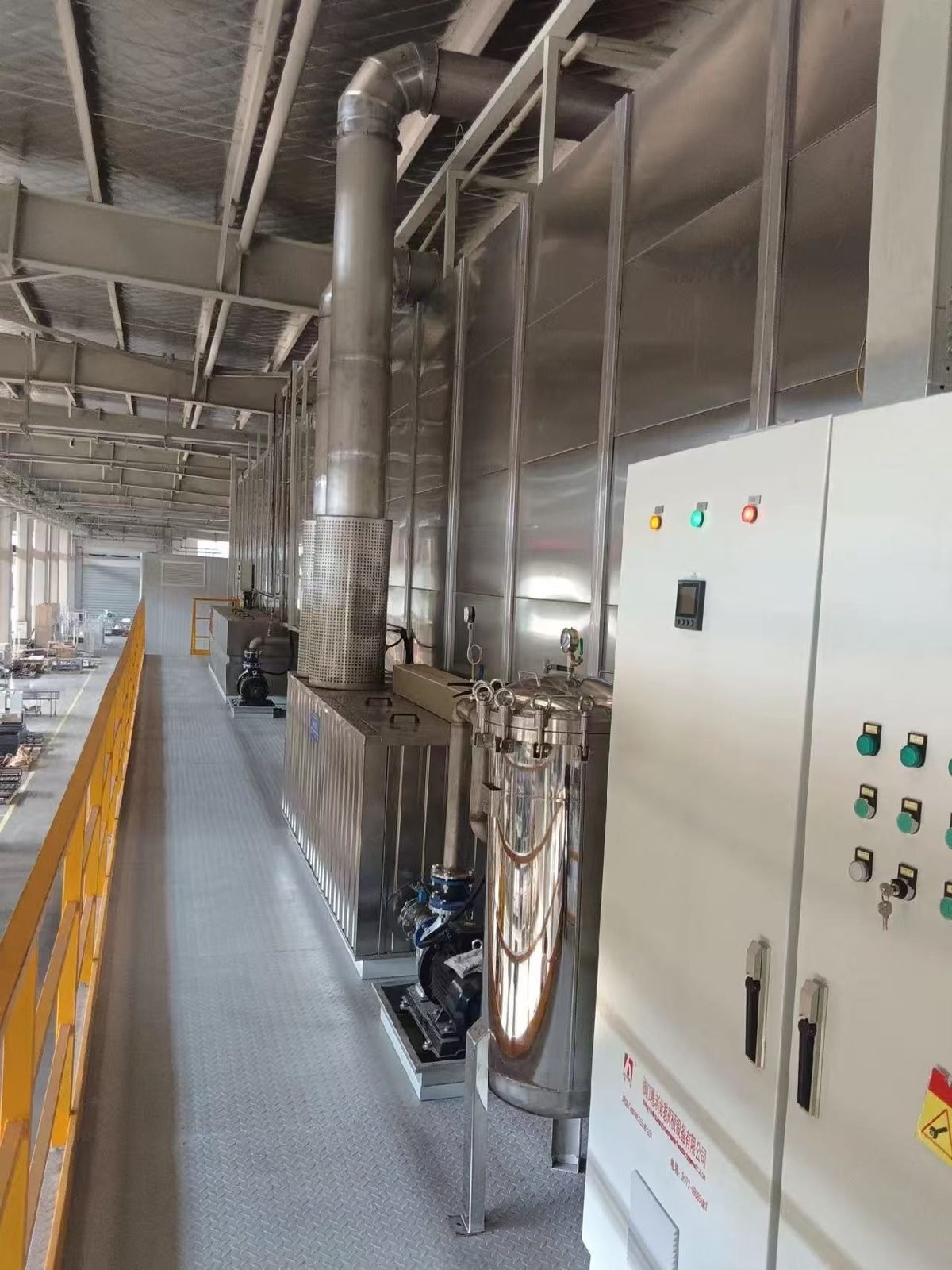

- مخازن پیش‌تصفیه با پمپ‌ها و کابین کنترل
- نوار نقاله سربالا
- غرفه پاشش
- کوره پخت
- تصفیه اگزوز
نتایج
این خط قطعات کامیون و خودروهای تجاری را برای عملیات مونتاژ مشتری در ویتنام پوشش می‌دهد.
منطق انتخاب: چرا این پیکربندی
یک بخش پیش‌تصفیه پمپ‌شده با کابین کنترل اختصاصی خود در ابتدای خط قرار داده شد زیرا در گرما و رطوبت ویتنام، فاصله بین تمیزکاری و پوشش‌دهی جایی است که زنگ‌زدگی سطحی شروع می‌شود؛ قطعات از آخرین شستشو به اتاق اسپری روی همان نوار نقاله می‌روند. یک نوار نقاله سرپوشیده انتخاب شد زیرا قطعات کامیون از براکت تا پانل متغیر هستند و همه آویزان می‌شوند.
دامنه تأمین و اجزای کلیدی
| آیتم | مشخصات | یادداشت‌ها |
|---|---|---|
| پیش‌تصفیه | مخازن با پمپ‌ها و کابین کنترل | |
| نوار نقاله سربالا | ||
| غرفه پاشش | ||
| کوره پخت | ||
| تصفیه اگزوز |
اجزای کلیدی
اجزای کلیدی از برندهای بین‌المللی موجود هستند و بر اساس مشخصات مشتری قابل پیکربندی می‌باشند، به‌طوری‌که قطعات یدکی در طول عمر خط به‌صورت محلی قابل تأمین باشند. نام برندهای زیر گزینه‌های معمول برای این نوع تجهیزات هستند؛ برندهای واقعاً نصب‌شده در مشخصات قرارداد تثبیت می‌شوند.
| مؤلفه | برندها بنا به درخواست موجود هستند |
|---|---|
| پمپ‌ها و مواد شیمیایی پیش‌تصفیه | Grundfos CR, KSB Etanorm, Xylem; Henkel BONDERITE, Chemetall Gardobond, PPG Zircobond, Nippon Paint |
| تفنگ‌های مایع خودکار، پمپ‌ها و تناسب‌سنج‌های 2K | Graco ProMix 2KS, Sames Airmix, WAGNER AirCoat, Nordson, Binks (Carlisle Fluid Technologies) |
| تفنگ‌های پودر اتوماتیک و تغذیه پودر | Gema OptiGun, Nordson Encore, WAGNER PEA-X1, Sames (formerly SAMES KREMLIN) |
| مشعل‌های گاز کوره و خشک‌کن | Riello RS series, Weishaupt monarch WM-G, Baltur TBG, Honeywell Maxon OVENPAK, Eclipse |
| PLC و HMI | Siemens SIMATIC S7-1500, Mitsubishi Electric MELSEC iQ-R, Schneider Electric Modicon, OMRON NX, Rockwell Automation Allen-Bradley |
| درایوهای فرکانس متغیر | ABB ACS580, Siemens SINAMICS G120, Danfoss VLT, Schneider Electric Altivar, Yaskawa, Mitsubishi Electric |
| موتورهای گیربکس نوار نقاله | SEW-EURODRIVE, NORD DRIVESYSTEMS, Bonfiglioli, Siemens, Sumitomo Drive Technologies |
| سنسورها و کنترل‌کننده‌های دما | SICK, Pepperl+Fuchs, OMRON E5CC, Honeywell UDC, Yokogawa UT, ifm, KEYENCE |
در محدوده تحویل گنجانده نشده است
- کارهای عمرانی، فونداسیون‌ها و گودال‌ها
- خدمات ساختمانی تا محدوده باتری: تأمین برق، گاز، هوای فشرده، آب و زهکشی
- مجوزهای محلی، تأییدیه‌های انتشار و بازرسی‌های شخص ثالث
- تأمین رنگ یا پودر، مگر اینکه در قرارداد ذکر شده باشد
خدمات شامل هر خط: طراحی مهندسی، ساخت، مستندات حمل و نقل، نظارت بر نصب، راه‌اندازی، آموزش اپراتور، گارانتی و قطعات یدکی.
برنامه معمول
مدت‌های زیر برای تجهیزات این کلاس معمول هستند و برای برنامه‌ریزی ارائه شده‌اند؛ آن‌ها برنامه ثبت‌شده این پروژه نیستند. یک خط کامل معمولاً از زمان قرارداد تا پذیرش ۹۰–۱۸۰ روز طول می‌کشد، و یک واحد منفرد ۳۰–۶۰ روز.
| صحنه | مدت زمان معمول | چه اتفاقی می‌افتد |
|---|---|---|
| بازدید سایت و بررسی قطعه کار | ۵–۱۰ روز | بررسی از راه دور نقشه‌ها و عکس‌ها، یا بازدید مهندس |
| طراحی چیدمان و جزئیات | ۱۵–۳۰ روز | امضای نهایی نقشه چیدمان، فهرست تجهیزات جانبی و مشخصات فنی |
| تولید | ۴۵–۹۰ روز | ساخت و پیش‌مونتاژ غرفه‌ها، کوره‌ها، نوار نقاله، پیش‌تیمار و سیستم‌های کنترل در کارخانه |
| حمل و نقل | ۲۰–۴۵ روز | حمل دریایی؛ تجهیزات به‌صورت بخش‌بخش برای مونتاژ در محل ارسال می‌شوند |
| نصب | ۱۵–۴۰ روز | نظارت MUSI با تیم نصب مشتری یا تیم MUSI |
| راه‌اندازی، آموزش و تحویل | ۷–۱۵ روز | اجرای آزمایشی روی قطعات مشتری، آموزش اپراتور، صورت‌جلسه تحویل |
کاربرد و محدودیت‌ها
این خط برای محدوده قطعات کامیون آویزان شده روی یک نوار نقاله اندازه‌بندی شده است؛ کابین‌های بزرگ یا شاسی‌های کامل نیاز به یک خط جداگانه دارند. کنترل رطوبت در اتاق اسپری و خشک‌کردن پیش‌تصفیه مختص سایت است و از راهنمای رطوبت پیوند شده در زیر پیروی می‌کند.
نتایج نشان‌داده‌شده در این مطالعه موردی بازتاب‌دهنده شرایط عملیاتی ذکرشده است و نباید به‌عنوان عملکرد تضمین‌شده تحت شرایط متفاوت خوراک، تولید، محیطی یا سایت تفسیر شود.
خدمات پس از فروش و قطعات یدکی
گارانتی یک خط پوشش MUSI از زمان تحویل آغاز می‌شود: ۱۲ ماه برای کل خط به‌جز مواد مصرفی، ۳۶ ماه برای اجزای حیاتی مانند موتورها، درایوها و PLC، و ۶۰ ماه برای قطعات ساختاری مانند سازه فولادی، کانال‌کشی و بدنه کوره. خرابی‌های داخل گارانتی، به‌جز استفاده نادرست، به‌صورت رایگان تعمیر می‌شوند.
پشتیبانی از راه دور آغاز می‌شود: خط خدمات به‌صورت شبانه‌روزی فعال است، تشخیص اولیه همراه با توصیه‌ها ظرف ۲ ساعت ارائه می‌شود، و در صورت نیاز به بازدید حضوری، مهندس ظرف ۷۲ ساعت به هر شهر بزرگی می‌رسد. موجودی قطعات یدکی در ستاد چانگژو نگهداری می‌شود و ارسال همان‌روز انجام می‌گیرد، و مشتریان می‌توانند برای مواقع اضطراری موجودی قطعات اختصاصی را در MUSI نگه دارند. جزئیات در خدمات پس از فروش صفحه ما آمده است.
پرسش‌های متداول
چگونه از زنگ‌زدگی سطحی در آب‌وهوای مرطوب جلوگیری می‌شود؟ با کوتاه نگه‌داشتن فاصله زمانی بین آخرین آبکشی و اتاق رنگ روی یک نوار نقاله، با مرحله خشک‌کردن متناسب با رطوبت، و با کنترل شیمی پیش‌تصفیه از کابین اختصاصی خودش.
چه قطعاتی روی خط حرکت می‌کنند؟ قطعات کامیون و خودروی تجاری از براکت‌ها تا پنل‌ها، آویزان روی نوار نقاله سقفی.
چرا پیش‌تصفیه کابین کنترل اختصاصی خود را دارد؟ تا عملکرد پمپ، دماها و دوزینگ به‌صورت مستقل از نوار نقاله کنترل و ثبت شوند، که همین باعث یکنواختی تمیزکاری می‌شود.
کارخانه چه خودروهایی را مونتاژ می‌کند؟ کامیون‌های سبک و متوسط JAC و خودروهای تجاری مرتبط، از کیت‌های CKD و IKD، در کارخانه سرمایه‌گذاری مشترک در بین دونگ.
آیا خط در حال کار است؟ بله، رنگ‌آمیزی قطعات کامیون و خودروی تجاری برای عملیات مونتاژ.
گام بعدی: پیشنهاد پیکربندی برای یک خط مشابه
اگر قطعات، حجم‌ها یا شرایط کارخانه شما نزدیک به این پروژه است، MUSI می‌تواند پیشنهاد پیکربندی و چیدمان خط را ارائه دهد. برای تهیه آن به چهار چیز نیاز داریم:
- عکس‌ها و ابعاد قطعات کار، همراه با وزن و مواد
- خروجی موردنیاز (قطعه در ساعت یا در روز، و شیفت‌ها)
- تعداد رنگ‌ها و اینکه هر چند وقت یک‌بار تغییر رنگ لازم است
- فضای کف موجود و ارتفاع سقف، همراه با تأسیسات موجود در محل
در واتس‌اپ به ما پیام دهید با این جزئیات، یا از این استفاده کنید فرم استعلام قیمت.
