Case Study: Linea di pallinatura per container, Yangzhou
Sommario
Una linea di pallinatura su scala container per lo stabilimento di Yangzhou di un importante gruppo di container, che prepara i corpi scatolari saldati alla verniciatura rimuovendo calamina, spruzzi di saldatura e ruggine in modo uniforme su superfici molto grandi mentre la polvere rimane all'interno della cabina. La linea comprende una cabina di pallinatura automatica con pallinatura su entrambi i lati e sulla parte superiore, recupero dell'abrasivo verso le bombole di lancio, aspirazione polveri a cartucce e una cabina di pulizia che soffia via l'abrasivo residuo e la polvere dal box prima della verniciatura. La configurazione di riferimento in questa pagina fornisce il dimensionamento tipico per box da 20 piedi. La linea è in produzione nel 2026.
Contesto del Progetto
Lo stabilimento di Yangzhou del cliente, parte di un importante gruppo di container, produce container standard e speciali, reefer, container per accumulo di energia e edifici modulari. MUSI ha fornito una linea di pallinatura per la preparazione della superficie dei container.
I clienti del gruppo sono compagnie di navigazione e società di noleggio container, tra cui Evergreen Marine; lo stabilimento di Yangzhou produce anche container per accumulo di energia ed edifici modulari.
La Sfida
La vernice su un container vale solo quanto l'acciaio che c'è sotto. I corpi scatolari saldati escono dalla fabbricazione con scaglia di laminazione, schizzi di saldatura e ruggine, e tutto questo deve essere rimosso uniformemente su superfici molto grandi prima della verniciatura, mentre la polvere resta all'interno della cabina.
La Soluzione di MUSI

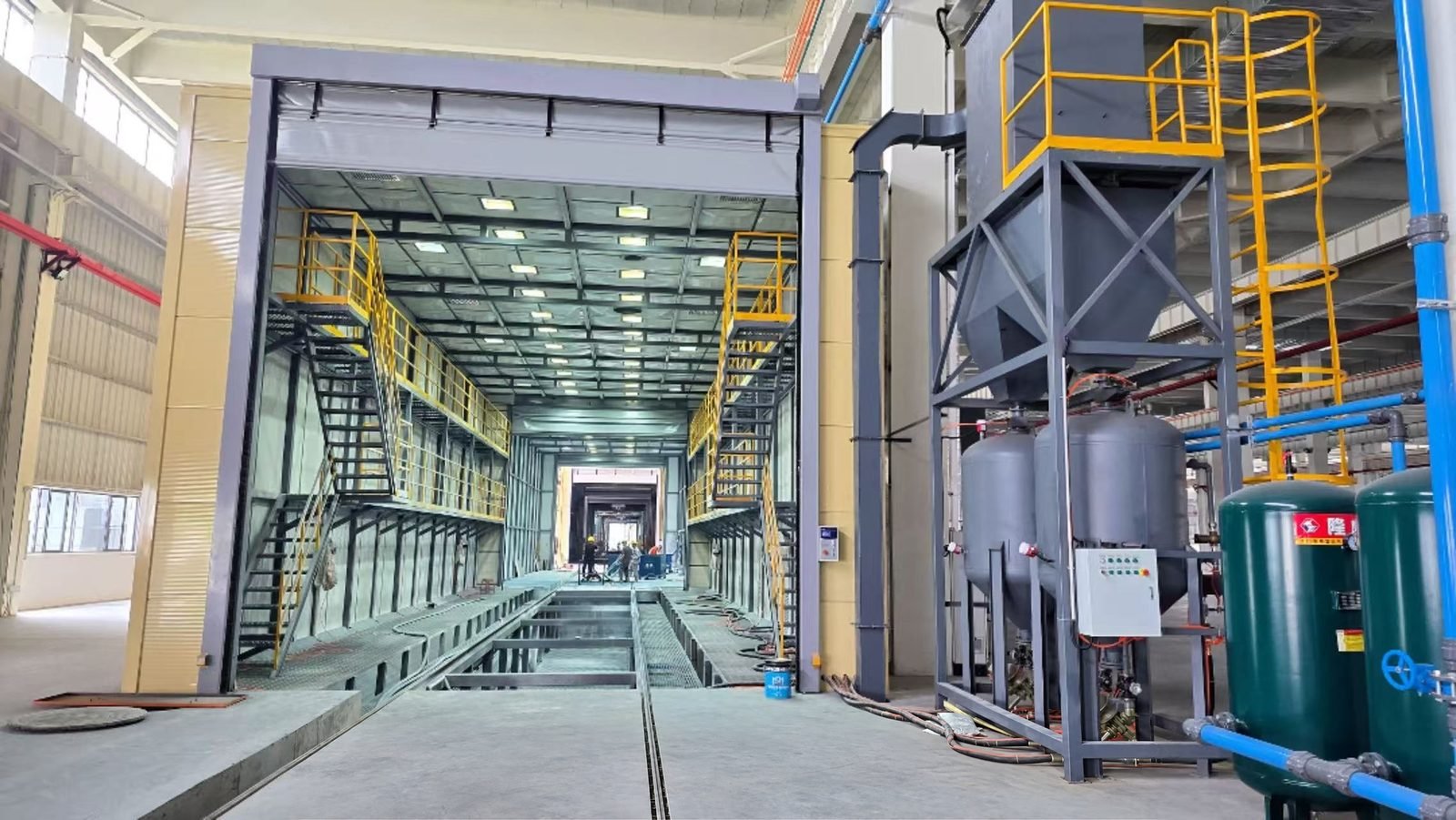

MUSI ha fornito una linea di granigliatura su scala container: una cabina di granigliatura con granigliatura automatica sui lati e sulla parte superiore, recupero dell'abrasivo che riporta il materiale alle tramogge di granigliatura, e raccolta della polvere a cartuccia, seguita da una cabina di pulizia che soffia via l'abrasivo residuo e la polvere dalla cassa prima che passi alla verniciatura.
Ambito dell'attrezzatura
- Cabina di granigliatura automatica
- Tramoggia di recupero e stoccaggio dell'abrasivo
- Collettore di polveri a cartucce
- Camera di pulizia con soffiatura automatica
Configurazione di riferimento: granigliatura per container
Configurazione tipica di una sezione di granigliatura automatica per casse da 20 piedi, tratta da un attuale progetto di linea su scala container:
| Camera di granigliatura | Camera in struttura d'acciaio da 10 × 6.6 × 5 m con rivestimento antiusura e pavimento a grigliato |
|---|---|
| Automazione | Tre reciprocatori servo (entrambi i lati e sommità) con serbatoi di granigliatura a pressione e ugelli in carburo di boro; stazione manuale per la parte inferiore |
| Recupero dell'abrasivo | Trasportatori a vite, elevatore a tazze, separatore e tramoggia di stoccaggio |
| Depurazione dell'aria | Depolveratore a cartucce con pulizia a getto pulsante |
| Camera di pulizia | 10 × 6.6 × 5 m, ugelli di soffiatura automatici su entrambi i lati e sommità |
| Controlli | PLC con touch screen, interblocchi delle porte e arresti di emergenza |
Risultati
La linea è in produzione presso lo stabilimento di Yangzhou, per preparare i corpi dei container alla verniciatura.
Logica di selezione: perché questa configurazione
La pallinatura automatica sui lati e sulla parte superiore con una stazione manuale per la parte inferiore è stata scelta rispetto alla pallinatura completamente manuale perché le facce dei container sono grandi e piatte, dove i reciprocatori servoassistiti garantiscono un profilo uniforme alla velocità di produzione, mentre la parte inferiore presenta raccordi che un operatore gestisce più facilmente. È stata inclusa una cabina di pulizia separata con soffiatura automatica affinché l'abrasivo non venga trasportato nelle cabine di verniciatura.
Ambito di fornitura e componenti principali
| Articolo | Specifica | Note |
|---|---|---|
| Camera di granigliatura | Pallinatura automatica su entrambi i lati e sulla parte superiore, parte inferiore manuale | Riferimento: 10 × 6,6 × 5 m, tre reciprocatori servoassistiti |
| Recupero dell'abrasivo | Trasportatori a coclea, elevatore a tazze, separatore, tramoggia di stoccaggio | |
| Depurazione dell'aria | Collettore a cartuccia con pulizia a getto pulsato | |
| Camera di pulizia | Ugelli di soffiaggio automatici | Riferimento: 10 × 6,6 × 5 m |
| Controlli | PLC con touch screen, interblocchi delle porte, arresti di emergenza |
Componenti chiave
I componenti chiave sono disponibili da marchi internazionali, configurabili secondo le specifiche del cliente, in modo che i pezzi di ricambio possano essere reperiti localmente durante la vita della linea. I nomi dei marchi riportati di seguito sono le opzioni usuali per questo tipo di apparecchiature; i marchi effettivamente installati sono fissati nella specifica contrattuale.
| Componente | Marchi disponibili su richiesta |
|---|---|
| Graniglia e sabbia d'acciaio | Ervin AMASTEEL, Winoa W Abrasives, Pometon |
| Cartucce filtranti per depolveratori | Donaldson Ultra-Web, Parker BHA, Camfil, MANN+HUMMEL |
| PLC e HMI | Siemens SIMATIC S7-1500, Mitsubishi Electric MELSEC iQ-R, Schneider Electric Modicon, OMRON NX, Rockwell Automation Allen-Bradley |
| Azionamenti a frequenza variabile | ABB ACS580, Siemens SINAMICS G120, Danfoss VLT, Schneider Electric Altivar, Yaskawa, Mitsubishi Electric |
| Motoriduttori per trasportatori | SEW-EURODRIVE, NORD DRIVESYSTEMS, Bonfiglioli, Siemens, Sumitomo Drive Technologies |
| Aria compressa per l'alimentazione della polvere e gli strumenti | Atlas Copco GA, Ingersoll Rand RS, KAESER ASD, Sullair |
| Pneumatica | Festo, SMC, Parker Hannifin, Norgren |
| Isolamento delle esplosioni, sfogo e rilevamento delle scintille | Fike, REMBE Q-Rohr, Firefly, IEP Technologies, BS&B Safety Systems |
Non incluso nel campo di fornitura
- Opere civili, fondazioni e fosse
- Servizi dell'edificio fino al limite di batteria: alimentazione elettrica, gas, aria compressa, acqua e scarichi
- Permessi locali, approvazioni delle emissioni e ispezioni di terzi
- Fornitura di vernice o polvere, salvo quanto indicato nel contratto
- Attrezzatura per verniciatura: questo progetto copre solo la preparazione della superficie
Servizi inclusi con ogni linea: progettazione ingegneristica, produzione, documentazione di spedizione, supervisione dell'installazione, messa in servizio, formazione degli operatori, garanzia e pezzi di ricambio.
Programma tipico
Le durate indicate di seguito sono tipiche per apparecchiature di questa classe e sono fornite a scopo di pianificazione; non rappresentano il programma registrato di questo progetto. Una linea completa richiede solitamente da 90 a 180 giorni dal contratto al collaudo, una singola unità da 30 a 60 giorni.
| Palco | Durata tipica | Cosa succede |
|---|---|---|
| Revisione dei dati e dimensionamento | 3–7 giorni | Dati di scarico o disegni delle parti revisionati da remoto |
| Progettazione | 10–20 giorni | Schema generale e punti di connessione |
| Produzione | 30–60 giorni | Unità costruita e collaudata in fabbrica |
| Spedizione | 20–45 giorni | Trasporto marittimo |
| Installazione e collegamento | 7–25 giorni | Canalizzazioni, gas o utenze allacciate in cantiere |
| Messa in servizio e collaudo | 5–10 giorni | Prova di prestazione e verbale di collaudo |
Applicabilità e limiti
La configurazione è dimensionata per casse in acciaio scatolate da 20 e 40 piedi; il profilo di sabbiatura e il grado di pulizia sono stabiliti dalla specifica di verniciatura, e il consumo di abrasivo dipende dalle condizioni dell'acciaio in ingresso nella cabina. Le casse in alluminio o inossidabili richiedono un abrasivo diverso e non sono coperte da questo progetto.
I risultati mostrati in questo caso di studio riflettono le condizioni operative indicate e non devono essere interpretati come prestazioni garantite in condizioni diverse di alimentazione, produzione, ambiente o sito.
Assistenza post-vendita e ricambi
La garanzia su una linea di verniciatura MUSI decorre dall'accettazione: 12 mesi sull'intera linea esclusi i materiali di consumo, 36 mesi sui componenti critici come motori, azionamenti e PLC, e 60 mesi sulle parti strutturali come struttura in acciaio, canalizzazioni e corpi dei forni. I guasti in garanzia, escluso l'uso improprio, sono riparati gratuitamente.
L'assistenza inizia da remoto: la linea di servizio è presidiata 24 ore su 24, una diagnosi preliminare con raccomandazioni viene fornita entro 2 ore e, quando è necessaria una visita in loco, un ingegnere raggiunge qualsiasi grande città entro 72 ore. Presso la sede di Changzhou è tenuto un inventario di pezzi di ricambio con spedizione in giornata, e i clienti possono mantenere uno stock dedicato di parti presso MUSI per le emergenze. I dettagli sono su servizio post-vendita pagina.
FAQ
Perché sabbiare un container prima di verniciarlo? La calamina, gli spruzzi di saldatura e la ruggine lasciati sull'acciaio fanno fallire prematuramente la vernice; la sabbiatura crea un profilo pulito e uniforme a cui il primer può aderire.
Come viene sabbiato automaticamente un container? Ricambiatori servo su entrambi i lati e sulla parte superiore muovono gli ugelli di sabbiatura a pressione lungo la cassa mentre questa è in piedi nella camera; la parte inferiore viene rifinita da una postazione manuale.
Cosa succede all'abrasivo? Cade attraverso il pavimento a griglia verso trasportatori a vite, viene sollevato, separato dalla polvere e dai fini e restituito alle bombole di sabbiatura da una tramoggia di stoccaggio.
Come viene tenuta fuori la polvere dal reparto verniciatura? Un collettore di polvere a cartuccia mantiene la camera di sabbiatura in depressione, e una camera di pulizia con soffiatura automatica rimuove l'abrasivo residuo prima che la cassa passi alla verniciatura.
Questa linea è anche una linea di verniciatura? No, questo progetto riguarda la sezione di preparazione della superficie; le linee di verniciatura del gruppo sono descritte nei casi di studio correlati.
Passo successivo: una proposta di configurazione per una linea simile
Se i vostri pezzi, volumi o condizioni dell'impianto sono vicini a questo progetto, MUSI può restituire una proposta di configurazione e layout della linea. Per prepararla abbiamo bisogno di quattro cose:
- Foto e dimensioni dei pezzi, con peso e materiale
- Output richiesto (pezzi all'ora o al giorno, e turni)
- Numero di colori e frequenza dei cambi colore necessari
- Spazio disponibile a pavimento e altezza del soffitto, con le utenze presenti in loco
Scrivici su WhatsApp con questi dettagli, oppure utilizza il modulo di richiesta preventivo.
