분체 도장 전처리 라인: 인산염 vs 지르코늄, 3/5/7단계 (2026)

Lin Cong 제공, MUSI Technology 기술 이사 · 게시일 2026년 9월 9일 · 최종 검토 2026년 9월 17일

빠른 답변: 전처리 라인은 금속 표면을 세정하고 화학적으로 개질하여 코팅이 밀착되고 부식을 방지하도록 합니다. 3단계 라인은 실내 부품을 처리하고, 5단계 라인은 산업 표준이며, 7단계 라인은 실외 및 자동차 작업에 사용됩니다. 지르코늄 화학 처리는 25-35 C에서 작동하며 아연 인산염 대비 에너지 비용을 40-60% 절감하지만, 아연 인산염은 여전히 염수 분무 성능에서 앞서 있습니다.

중국 창저우의 코팅 라인 제조업체인 MUSI Technology는 3, 5, 7단계 전처리 라인을 제작하고 25-35 °C에서 지르코늄 화학 처리를 제공하는데, 이는 아연 인산염 대비 에너지 비용을 40-60% 절감하며, 염수 분무 성능이 최우선인 곳에서는 아연 인산염이 여전히 선택됩니다.

분체 도장에 가장 적합한 전처리 옵션은 무엇인가요?

긴 염수 분무 시험을 통과해야 하는 철강 부품에는 아연 인산염 처리가 여전히 최고의 내식성 기초를 제공합니다. 철강과 알루미늄이 혼합된 경우, 또는 더 낮은 온도와 더 적은 슬러지를 원하는 공장에서는 지르코늄 또는 실란 전환 코팅이 일반적인 선택입니다. 철 인산염은 실내 제품을 위한 저비용 옵션입니다. 올바른 답은 기재, 부식 등급 및 폐수 규정에 따라 달라지며, 이 가이드에서는 단계별로 비교합니다.

분무 전처리 설비 vs 침지 탱크 전처리 라인

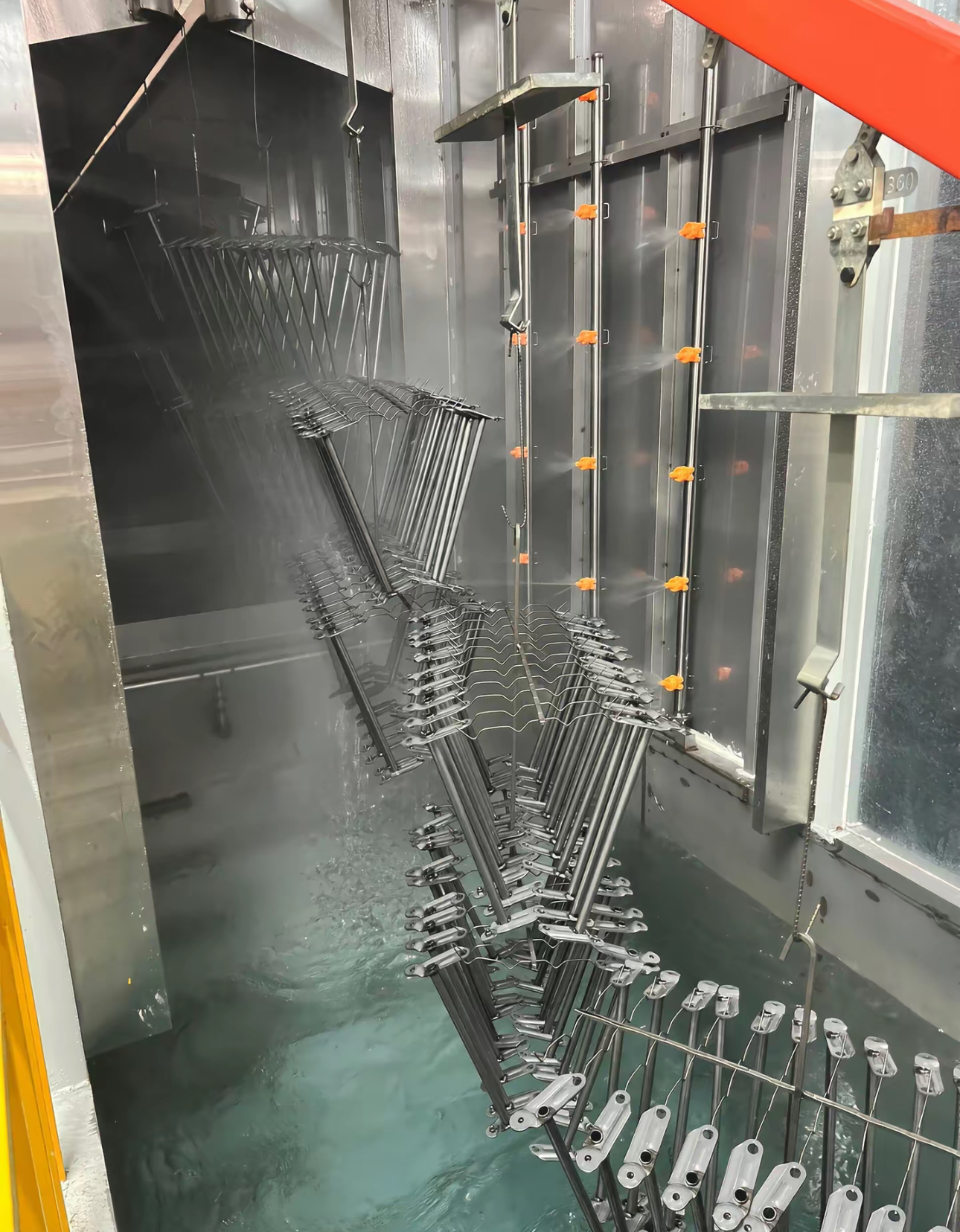

전처리 공정 배관 및 스프레이 헤더
공정 수와 린스 품질이 밀착력을 결정하며, 화학 약품 선택은 소재에 따라 달라집니다.

분무 전처리 설비는 컨베이어가 통과하는 노즐 단계의 터널입니다: 예비 탈지, 탈지, 린스, 표면 조정, 인산염 또는 지르코늄, 린스 및 최종 DI 린스. 이는 연속 자동 분체 도장 라인과 개방형 부품 형상에 적합합니다. 침지 탱크 전처리 라인은 행어를 일렬의 탱크에 담그고 튜브, 박스 및 블라인드 홀 내부까지 도달합니다. 이는 복잡한 부품과 낮은 라인 속도에 적합한 선택입니다. 두 유형 모두의 자동 인산염 처리 설비는 온도 제어, 화학물질 투입 및 분체 부스 전의 건조 오븐을 추가합니다.

전처리 라인은 실제로 무엇을 하는가?

전처리는 오일, 먼지, 녹 및 밀 스케일을 제거한 다음 코팅을 고정하고 부식 크리프를 늦추는 얇은 전환층을 형성합니다. 코팅 접착 불량은 분말이나 오븐보다 전처리에서 훨씬 더 자주 발생합니다. 이 단계를 과소 지정하는 것은 새로운 코팅 라인에서 가장 비용이 많이 드는 실수입니다.

이 공정은 일반적으로 각각 1.5-3m 길이의 분사 단계 터널로 구성되며, 부스와 오븐으로 공급되는 동일한 컨베이어를 통해 부품이 운반됩니다. 소량 또는 중량 용접물에는 배치 침지 탱크가 사용됩니다.

전처리는 모든 표면 처리 라인의 첫 번째 섹션이며, 나머지 라인이 접착력과 내식성 사양을 유지할 수 있는지를 결정하는 섹션입니다.

3단계, 5단계, 7단계 전처리의 차이점은 무엇인가요?

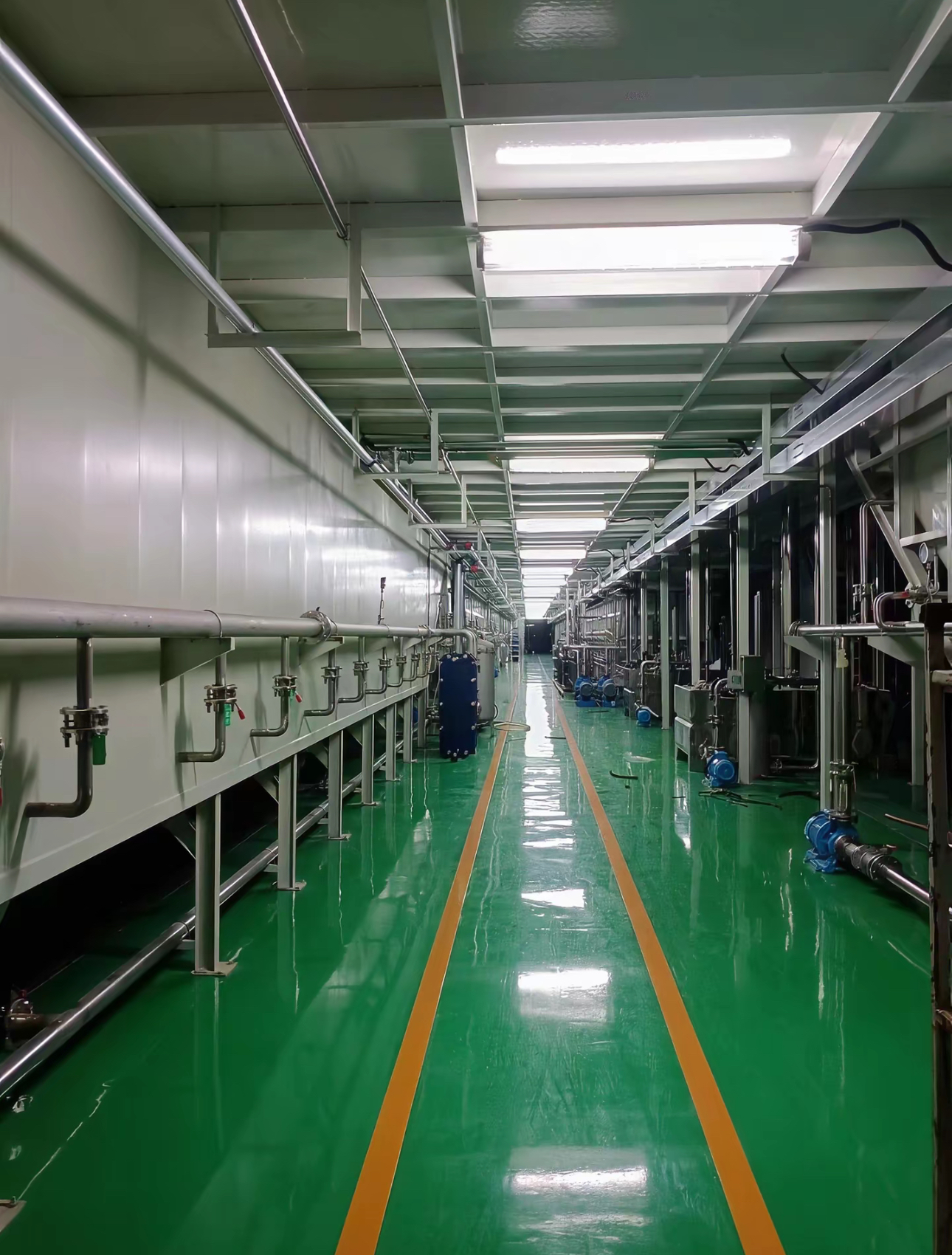

코팅 라인의 다단계 전처리 탱크 라인 통로로, 각 린스 단계의 폐수가 처리로 유입됩니다
모든 전처리 라인은 폐수를 발생시키며, 배출 허가는 라인 설계의 일부입니다.

스테이지 수는 부품이 통과하는 스프레이 또는 딥 존의 개수입니다. 스테이지가 많을수록 세정, 린스, 부식 성능이 향상되지만 터널 길이, 물, 화학 약품이 더 많이 소요됩니다.

구성 스테이지 일반적인 사용 염수 분무 (ASTM B117) 터널 길이
3단계 탈지 – 린스 – 전환 실내 가구, 경량 하드웨어 150-250시간 6-10 m
5단계 탈지 – 린스 – 전환 – 린스 – DI 린스 가전, 일반 산업 350-500 h 12-20 m
7단계 알칼리 – 린스 – 제청 – 린스 – 전환 – 린스 – DI 실 자동차, 아웃도어, 마린 750-1,000 h 22-35 m

염수 분무 수치는 올바르게 운영된 라인과 매칭된 파우더 시스템의 전형적인 결과이며 보증이 아닙니다: 성능은 기재, 도막 두께 및 파우더 화학 성분에 따라 달라집니다.

인산염 또는 지르코늄: 어떤 전환 화학을 사용해야 합니까?

지르코늄은 비용이 더 낮고 에너지 소비가 적은 옵션으로, 현재 대부분의 신규 라인에서 기본으로 사용됩니다. 아연 인산염은 최대의 내식성이 요구되는 곳에서 여전히 우위를 점하고 있습니다.

크라이테리언 인산철 인산아연 지르코늄
욕조 온도 45-55 C 50-60 C 25-35 C
코팅 중량 0.3-0.8 g/m2 1.5-3.0 g/m2 0.05-0.2 g/m2
슬러지 발생 낮음 높음 아주 낮음
에너지 비용 미디엄 높음 낮음 (40-60% 절약)
일반적인 염수 분무 250-400시간 750-1,000 h 400-700 h
다중 금속 대응 능력 주로 강철 주로 강철 철강, 알루미늄, 아연 도금

만약 라인이 동일한 후크에서 강철, 알루미늄 및 아연 도금 부품을 모두 처리해야 한다면, 지르코늄이 일반적으로 유일하게 실용적인 단일 화학 솔루션입니다.

전처리 라인의 크기는 어떻게 산정하나요?

사이징은 탱크가 아니라 컨베이어를 따릅니다. 각 단계는 라인 속도에서 체류 시간을 확보할 수 있을 만큼 충분한 길이가 필요합니다.

단계별 체류 시간60-90초 탈지, 30-45초 린스, 60-120초 전환.
단계 길이라인 속도(m/min) x 체류 시간(min). 2 m/min에서 90초 탈지의 경우, 해당 스테이지는 3 m 길이입니다.
분사 압력스프레이 단계에서 노즐에서 0.8-1.5 bar.
건조 오븐120-160°C에서 8-15분 동안 가열하여 분말 도포 전에 모든 표면 수분을 제거합니다.

물 소비량은 가장 자주 간과되는 수치입니다. 분당 2m로 운전되는 5단 라인은 일반적으로 0.8-2.5m3/h의 린스수를 사용합니다. 역류 린싱과 DI 폴리싱 루프는 이를 50-70% 절감하며, 처음부터 이를 지정하는 것이 좋습니다.

2026년에 전처리 라인 비용은 얼마인가요?

중국에서 공급되는 장비의 참고적인 ex-works 가격 범위. 화학 처리, 수처리 및 설치는 별도로 견적됩니다.

구성 지표 가격 (USD, 공장도가격) 노트
3단 분사 터널 18,000-40,000 스테인리스 탱크, 기본 제어 장치
5단계 분사 터널 40,000-95,000 가장 일반적인 산업용 선택
7단계 스프레이 터널 95,000-220,000 자동차 및 아웃도어 등급
건조 오븐 12,000-45,000 가스 또는 전기, 터널 길이 기준
폐수 처리 15,000-80,000 방류 한도에 따라 다릅니다

폐수 처리는 대부분의 시장에서 법적 요구 사항이며, 초기 예산에서 자주 누락됩니다. 다음을 참조하세요. 페인트 폐수 처리 시스템 일반적으로 전처리 터널과 함께 사용됩니다.

가장 흔한 전처리 결함은 무엇인가요?

도막 벗겨짐 또는 기포 발생불완전한 탈지 또는 포화된 1단계 욕조에서 넘어온 오일. 매일 욕조 전도도와 유리 알칼리도를 확인하십시오.
경화 후 흰색 염 자국최종 린스가 불충분합니다. DI 린스 단계를 추가하고 최종 린스 전도도를 30 마이크로지멘스/cm 이하로 유지하십시오.
단계 사이 플래시 러스트부품이 젖은 상태로 너무 오래 방치됨. 이송 간격을 줄이고 건조 오븐에 연속적으로 공급하십시오.
슬러지로 인한 노즐 막힘아연 인산염으로 정상. 슬러지 콘과 여과 루프를 지정하거나 지르코늄으로 전환하십시오.

MUSI Technology에서 전처리 라인을 소싱하는 이유는 무엇입니까?

MUSI Technology (Changzhou Musi Environmental Technology Co., Ltd.)는 2021년에 설립된 중국 기반 턴키 코팅 라인 제조사로, 36개국 500개 이상의 고객에게 800개 이상의 코팅 라인을 납품했으며, 단일 부스부터 완전한 도장 공장까지 제공합니다. 전처리 터널은 전체 라인의 일부로 설계되므로, 공정 길이, 컨베이어 속도, 건조 오븐 및 부스 처리량이 처음부터 일치됩니다.

MUSI는 표면 처리를 포장 전 마지막 단계가 아닌 제품의 일부로 취급하는 제조사들과 협력합니다. 이는 첫 대화의 주제를 바꿉니다: 모델 번호가 아니라 부품 도면, 처리량 목표, 그리고 귀사의 고객이 감사 기준으로 삼는 표준입니다. 또한 시운전 이후에도 라인의 수명 기간 동안 공정 튜닝, 운영자 교육, 예비 부품 지원이 계속되는 방식을 바꿉니다.

보세요 자동 스프레이 코팅 라인 범위 또는 읽기 파우더 코팅 라인 구매자 가이드.

자주 묻는 질문

파우더 코팅 전처리 라인은 몇 단계가 필요한가요?

세 단계는 실내 부품에 적합하며 대략 150-250시간의 염수 분무 저항성을 제공합니다. 다섯 단계는 350-500시간의 산업 표준입니다. 일곱 단계는 자동차 및 야외 제품에 사용되며 750-1,000시간에 도달합니다. 단계 수는 생산량이 아니라 완성품의 부식 요구 사항에 따라 결정됩니다.

지르코늄 전처리가 아연 인산염보다 더 좋습니까?

지르코늄은 50-60°C 대신 25-35°C에서 작동하여 에너지 비용을 40-60% 절감하고, 슬러지를 거의 생성하지 않으며, 하나의 욕조에서 강철, 알루미늄 및 아연 도금 부품에 적용됩니다. 아연 인산염은 여전히 더 높은 내식성을 제공하며, 일반적으로 750-1,000시간의 염수 분무 시험을 견디는 반면 지르코늄은 400-700시간입니다. 최대의 부식 성능이 계약상 요구될 때는 아연 인산염을 선택하십시오.

전처리 터널은 얼마나 길어야 합니까?

길이는 라인 속도에 총 체류 시간을 곱한 값과 같습니다. 2 m/min로 운전되는 5단계 라인에서 총 체류 시간이 약 6분이면 터널 약 12 m에 이송 구역을 더한 길이가 필요하므로, 설치 길이는 14-20 m입니다. 7단계 자동차 라인은 일반적으로 22-35 m로 운전됩니다.

전처리 라인은 물을 얼마나 사용합니까?

2 m/min 속도의 5단 분사 라인은 일반적으로 0.8-2.5 m3/h의 린스수를 소비합니다. 역류 린싱과 DI 폴리싱 루프를 추가하면 이를 50-70% 줄일 수 있습니다. 수처리 및 방류 허가 비용은 터널과 함께 예산에 반영해야 합니다.

전처리 후에 드라이오프 오븐이 필요한가요?

네, 분체 도장의 경우입니다. 분체를 도포할 때 표면에 물이 남아 있으면 핀홀과 불량한 접착력이 발생합니다. 120-160°C에서 8-15분간 건조 오븐을 사용하는 것이 표준이며, 라인 속도에서 부품이 완전히 건조된 상태로 나올 수 있도록 크기를 정합니다.

전처리 라인의 비용은 얼마인가요?

2026년 ex-works 기준 예상 가격대는 3단 터널의 경우 USD 18,000-40,000, 5단은 USD 40,000-95,000, 7단은 USD 95,000-220,000입니다. 건조 오븐은 USD 12,000-45,000이 추가되며, 폐수 처리는 현지 방류 기준에 따라 USD 15,000-80,000이 추가됩니다.

이 가이드의 그림에 대하여. 가격 범위는 2026년 9월에 MUSI Technology 프로젝트 견적을 기반으로 산출한 중국 ex-works 기준 추정치이며 예산 책정용으로만 제공됩니다. 확정 가격은 부품 외형, 처리량 및 현지 규정 요건에 따라 달라집니다. 성능 수치는 올바르게 사양이 지정되고 올바르게 운영되는 장비의 일반적인 값이며 보증이 아닙니다. 인증 또는 고객별 수치를 검증할 수 없는 경우에는 명시하지 않고 확인 필요로 표시했습니다. 최종 검토일: 2026년 9월 9일.
