مطالعه موردی: خط رنگ‌آمیزی کابینت و کانتینر ذخیره انرژی، جیانگ‌یین
خلاصه
یک خط رنگ‌آمیزی جعبه ذخیره انرژی برای یک یکپارچه‌ساز سیستم با دفاتری در شانگهای و کارخانه‌ای در جیانگ‌یین، جیانگسو، که کابینت‌های ذخیره‌سازی خنک‌شده با هوا و خنک‌شده با مایع، کانتینرهای باتری ۲۰ فوتی و کانتینرهای PCS-Boost برای نیروگاه‌ها، شبکه‌ها، ایستگاه‌های شارژ و کاربران تجاری می‌سازد. این خط شامل آماده‌سازی سطح، اتاق‌های رنگ در مقیاس کانتینر برای آستر و پوشش نهایی با درب غلتکی پرسرعت و گاری انتقال، خشک‌کردن و خنک‌سازی اجباری، و تخلیه هوا با تصفیه VOC است. پیکربندی مرجع در این صفحه یک طراحی فعلی خط جعبه ۲۰ فوتی است. این خط در سال ۲۰۲۶ در حال تولید است.
پیشینه پروژه
مشتری یک یکپارچه‌ساز سیستم ذخیره انرژی با دفاتری در شانگهای و کارخانه‌ای در جیانگ‌یین، جیانگسو است. این شرکت کابینت‌های ذخیره‌سازی خنک‌شده با هوا و خنک‌شده با مایع، کانتینرهای باتری ۲۰ فوتی و کانتینرهای PCS-Boost برای نیروگاه‌ها، شبکه‌ها، ایستگاه‌های شارژ و کاربران تجاری می‌سازد. MUSI خط رنگ‌آمیزی جعبه ذخیره انرژی خود را تأمین کرد.
چالش
یک جعبه ذخیره انرژی در تمام طول عمر باتری‌های داخلش در فضای باز قرار می‌گیرد. رنگ باید فولاد را برای سال‌ها در برابر آفتاب، باران و خوردگی محافظت کند، هر درز و چارچوب در باید پوشش داده شود، و تولید باید با تقاضای به‌سرعت‌رشد ذخیره انرژی همگام باشد.
راه‌حل MUSI
MUSI یک خط رنگ‌آمیزی متناسب با جعبه‌های ذخیره انرژی تأمین کرد: آماده‌سازی سطح، اتاق‌های رنگ در مقیاس کانتینر برای پرایمر و لایه رویی، خشک‌کردن و خنک‌سازی اجباری، و تصفیه گاز خروجی، با جابه‌جایی جعبه‌ها بین ایستگاه‌ها به‌گونه‌ای که هر یک همان توالی را دنبال کند و همان ضخامت فیلم را دریافت کند.
محدوده تجهیزات
- آماده‌سازی سطح
- اتاق‌های رنگ در مقیاس کانتینر برای پرایمر و لایه رویی
- خشک‌کردن و خنک‌سازی اجباری
- سیستم انتقال بین ایستگاه‌ها
- تصفیه اگزوز و ترکیبات آلی فرار
پیکربندی مرجع: خط جعبه ذخیره انرژی ۲۰ فوتی
اعداد زیر از یک طراحی فعلی خط جعبه ذخیره انرژی ۲۰ فوتی می‌آید. آن‌ها نشان می‌دهند که یک خط از این نوع معمولاً چگونه پیکربندی می‌شود؛ خط هر کارخانه متناسب با ترکیب محصول و خروجی خودش اندازه‌گذاری می‌شود.
| قطعه کار | جعبه ۲۰ فوتی، ۶,۰۵۸ × ۲,۴۳۸ × ۲,۵۹۱ میلی‌متر، تا ۲,۵۰۰ کیلوگرم |
|---|---|
| نوار نقاله | زنجیر کشنده جعبه (زنجیر غلتکی 32A)، تقریباً ۲۸۰ متر |
| آماده‌سازی سطح | اتاق ساچمه‌زنی خودکار (۱۰ × ۶.۶ × ۵ متر) با رسیپروکاتورهای سروو در دو طرف و بالا؛ اتاق تمیزکاری با دمش خودکار؛ بازیابی ساینده و جمع‌کننده گرد و غبار کارتریجی |
| غرفه‌های رنگ مایع | غرفه‌های پرایمر، میانی و پوشش نهایی، ۱۰ × ۶.۶ × ۵.۲ متر، رسیپروکاتورها در دو طرف، بالا و پایین؛ پرایمر حفره داخلی با ربات اعمال می‌شود |
| ربات‌ها | یاسکاوا ۷ محوره ضد انفجار، ظرفیت بار ۱۵ کیلوگرم، دسترسی ۲,۷۰۰ میلی‌متر، روی ریل‌های حرکتی |
| تأمین رنگ | تفنگ‌های خودکار بدون‌هوای فشار قوی Graco؛ اختلاط خودکار 2K برای پرایمر، میانی و پوشش نهایی |
| غرفه پودر | خودکار، 9.8 × 4.9 × 4.2 متر؛ بازیابی سیکلون و کارتریج؛ شیرهای جداسازی انفجار و تخلیه بدون شعله |
| کوره‌ها | خشک‌کردن رنگ 80 تا 120 درجه سانتی‌گراد؛ پخت پودر 200 تا 220 درجه سانتی‌گراد؛ گرمایش مستقیم با گاز طبیعی (مشعل‌های 280,000 و 440,000 کیلوکالری در ساعت)؛ خنک‌سازی اجباری پس از هر کوره |
| بررسی کیفیت | اتاق آزمون باران، 10 × 6 × 5 متر |
| تصفیه VOC | فیلتراسیون خشک 160,000 مترمکعب در ساعت + جذب با کربن فعال + احتراق کاتالیستی |
| خروجی | چیدمان مرجع: 20 باکس در هر 12 ساعت. سریع‌ترین خطوط باکس ذخیره‌سازی انرژی MUSI هر یک دقیقه یک باکس تمام‌شده تولید می‌کنند. |
نتایج
این خط محفظه‌های کابینت‌ها و کانتینرهای مشتری را رنگ‌آمیزی می‌کند. خطوط جعبه ذخیره انرژی MUSI در سریع‌ترین حالت، یک جعبه تکمیل‌شده در هر دقیقه تولید می‌کنند.
منطق انتخاب: چرا این پیکربندی

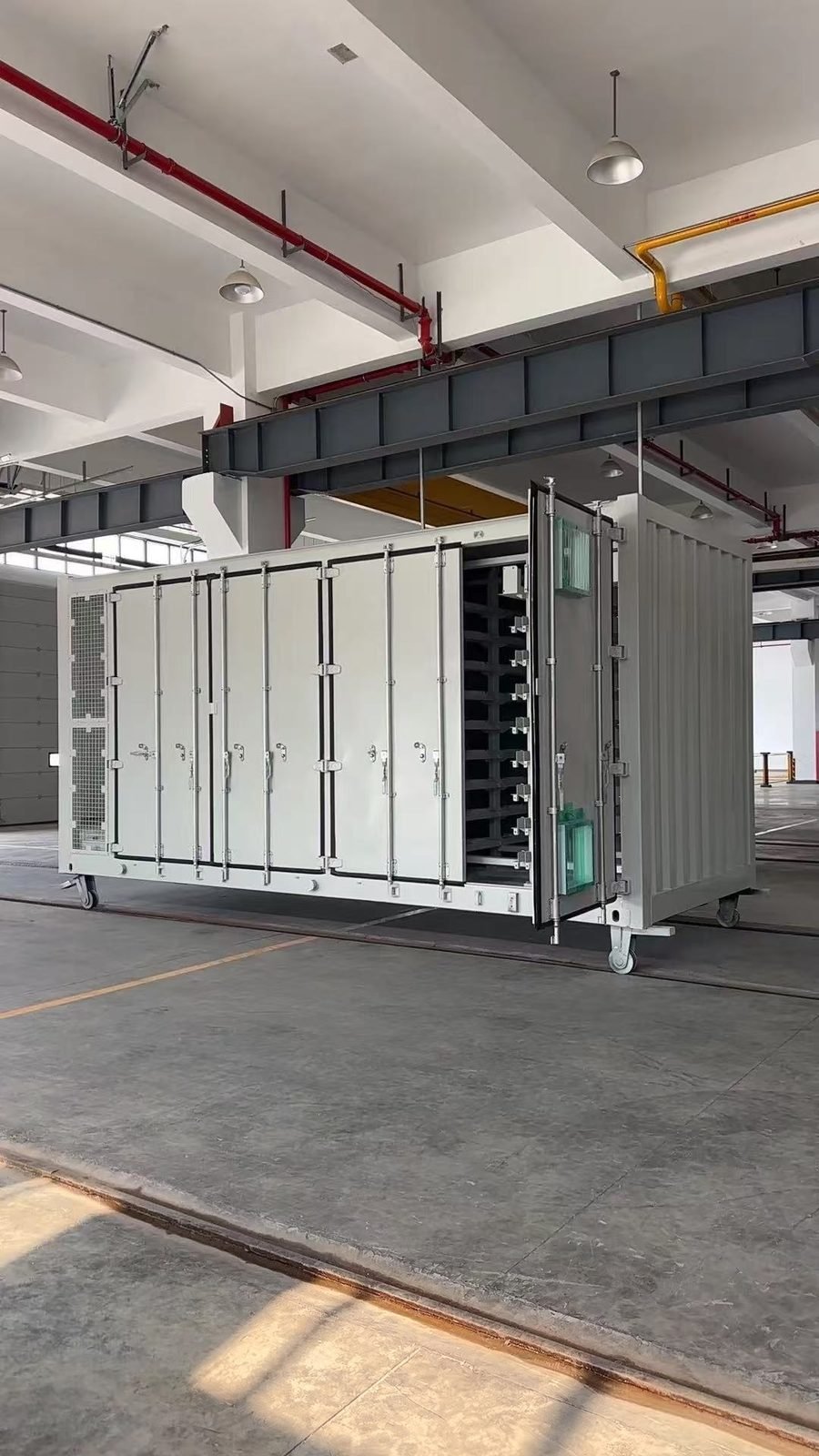

غرفه‌هایی با ابعاد مناسب برای کانتینرهای ۲۰ فوتی انتخاب شدند تا کابینت‌ها و کانتینرهای مشتری از ایستگاه‌های یکسانی استفاده کنند، با جابه‌جایی کابینت‌ها روی گاری‌های ریلی و رنگ‌آمیزی با درهای باز برای دسترسی به داخل. یک درب غلتکی پرسرعت برای غرفه مشخص شد تا فشار غرفه را بین حرکات گاری حفظ کند، و خشک‌کردن با خنک‌سازی اجباری زمان پرایمر تا پوشش نهایی را کوتاه نگه می‌دارد.
دامنه تأمین و اجزای کلیدی
| آیتم | مشخصات | یادداشت‌ها |
|---|---|---|
| آماده‌سازی سطح | ||
| غرفه‌های رنگ | درب غلتکی پرسرعت در مقیاس کانتینر، گاری انتقال | |
| خشک‌کردن | خشک‌کردن و خنک‌سازی اجباری | |
| سیستم انتقال | گاری‌های ریلی بین ایستگاه‌ها | |
| تصفیه اگزوز و ترکیبات آلی فرار |
اجزای کلیدی
اجزای کلیدی از برندهای بین‌المللی موجود هستند و بر اساس مشخصات مشتری قابل پیکربندی می‌باشند، به‌طوری‌که قطعات یدکی در طول عمر خط به‌صورت محلی قابل تأمین باشند. نام برندهای زیر گزینه‌های معمول برای این نوع تجهیزات هستند؛ برندهای واقعاً نصب‌شده در مشخصات قرارداد تثبیت می‌شوند.
| مؤلفه | برندها بنا به درخواست موجود هستند |
|---|---|
| تفنگ‌های مایع خودکار، پمپ‌ها و تناسب‌سنج‌های 2K | Graco ProMix 2KS, Sames Airmix, WAGNER AirCoat, Nordson, Binks (Carlisle Fluid Technologies) |
| ربات‌های رنگ‌آمیزی | ABB IRB 5500, FANUC P-350iA, Yaskawa MOTOMAN MPX series, KUKA, Kawasaki |
| مشعل‌های گاز کوره و خشک‌کن | Riello RS series, Weishaupt monarch WM-G, Baltur TBG, Honeywell Maxon OVENPAK, Eclipse |
| PLC و HMI | Siemens SIMATIC S7-1500, Mitsubishi Electric MELSEC iQ-R, Schneider Electric Modicon, OMRON NX, Rockwell Automation Allen-Bradley |
| درایوهای فرکانس متغیر | ABB ACS580, Siemens SINAMICS G120, Danfoss VLT, Schneider Electric Altivar, Yaskawa, Mitsubishi Electric |
| رسانه فیلتر سقف غرفه و ورودی | Freudenberg Viledon, AAF SureStop, Camfil, MANN+HUMMEL |
| محیط سرامیکی و مشعل‌های RTO | Lantec MLM, Honeywell Maxon line burners, Riello RS, Eclipse |
| سنسورها و کنترل‌کننده‌های دما | SICK, Pepperl+Fuchs, OMRON E5CC, Honeywell UDC, Yokogawa UT, ifm, KEYENCE |
در محدوده تحویل گنجانده نشده است
- کارهای عمرانی، فونداسیون‌ها و گودال‌ها
- خدمات ساختمانی تا محدوده باتری: تأمین برق، گاز، هوای فشرده، آب و زهکشی
- مجوزهای محلی، تأییدیه‌های انتشار و بازرسی‌های شخص ثالث
- تأمین رنگ یا پودر، مگر اینکه در قرارداد ذکر شده باشد
خدمات شامل هر خط: طراحی مهندسی، ساخت، مستندات حمل و نقل، نظارت بر نصب، راه‌اندازی، آموزش اپراتور، گارانتی و قطعات یدکی.
برنامه معمول
مدت‌های زیر برای تجهیزات این کلاس معمول هستند و برای برنامه‌ریزی ارائه شده‌اند؛ آن‌ها برنامه ثبت‌شده این پروژه نیستند. یک خط کامل معمولاً از زمان قرارداد تا پذیرش ۹۰–۱۸۰ روز طول می‌کشد، و یک واحد منفرد ۳۰–۶۰ روز.
| صحنه | مدت زمان معمول | چه اتفاقی می‌افتد |
|---|---|---|
| بازدید سایت و بررسی قطعه کار | ۵–۱۰ روز | بررسی از راه دور نقشه‌ها و عکس‌ها، یا بازدید مهندس |
| طراحی چیدمان و جزئیات | ۱۵–۳۰ روز | امضای نهایی نقشه چیدمان، فهرست تجهیزات جانبی و مشخصات فنی |
| تولید | ۴۵–۹۰ روز | ساخت و پیش‌مونتاژ غرفه‌ها، کوره‌ها، نوار نقاله، پیش‌تیمار و سیستم‌های کنترل در کارخانه |
| حمل و نقل | ۲۰–۴۵ روز | حمل دریایی؛ تجهیزات به‌صورت بخش‌بخش برای مونتاژ در محل ارسال می‌شوند |
| نصب | ۱۵–۴۰ روز | نظارت MUSI با تیم نصب مشتری یا تیم MUSI |
| راه‌اندازی، آموزش و تحویل | ۷–۱۵ روز | اجرای آزمایشی روی قطعات مشتری، آموزش اپراتور، صورت‌جلسه تحویل |
کاربرد و محدودیت‌ها
پیکربندی مرجع یک طراحی برای جعبه‌های ۲۰ فوتی است و خروجی آن یک مقدار طراحی است؛ خط بر اساس ترکیب کابینت و کانتینر مشتری اندازه‌بندی شده است. کابینت‌های خنک‌شده با مایع دارای اتصالات و پورت‌هایی هستند که پیش از رنگ‌آمیزی طبق نقشه ماسک می‌شوند.
نتایج نشان‌داده‌شده در این مطالعه موردی بازتاب‌دهنده شرایط عملیاتی ذکرشده است و نباید به‌عنوان عملکرد تضمین‌شده تحت شرایط متفاوت خوراک، تولید، محیطی یا سایت تفسیر شود.
خدمات پس از فروش و قطعات یدکی
گارانتی یک خط پوشش MUSI از زمان تحویل آغاز می‌شود: ۱۲ ماه برای کل خط به‌جز مواد مصرفی، ۳۶ ماه برای اجزای حیاتی مانند موتورها، درایوها و PLC، و ۶۰ ماه برای قطعات ساختاری مانند سازه فولادی، کانال‌کشی و بدنه کوره. خرابی‌های داخل گارانتی، به‌جز استفاده نادرست، به‌صورت رایگان تعمیر می‌شوند.
پشتیبانی از راه دور آغاز می‌شود: خط خدمات به‌صورت شبانه‌روزی فعال است، تشخیص اولیه همراه با توصیه‌ها ظرف ۲ ساعت ارائه می‌شود، و در صورت نیاز به بازدید حضوری، مهندس ظرف ۷۲ ساعت به هر شهر بزرگی می‌رسد. موجودی قطعات یدکی در ستاد چانگژو نگهداری می‌شود و ارسال همان‌روز انجام می‌گیرد، و مشتریان می‌توانند برای مواقع اضطراری موجودی قطعات اختصاصی را در MUSI نگه دارند. جزئیات در خدمات پس از فروش صفحه ما آمده است.
پرسش‌های متداول
آیا کابینت‌ها و کانتینرهای ۲۰ فوتی می‌توانند یک خط رنگ‌آمیزی مشترک داشته باشند؟ بله، با غرفه‌هایی با ابعاد مناسب برای کانتینر و جابه‌جایی کابینت‌ها روی گاری‌های ریلی؛ هر دو از یک توالی پرایمر، پوشش نهایی و خشک‌کردن پیروی می‌کنند.
چرا یک درب غلتکی پرسرعت روی غرفه؟ برای حفظ فشار غرفه و هوای پاک در حین ورود و خروج گاری‌ها، به جای باز گذاشتن یک دهانه بزرگ در طول انتقال‌ها.
فضای داخلی کابینت‌ها چگونه رنگ‌آمیزی می‌شود؟ کابینت‌ها با درهای باز روی گاری رنگ‌آمیزی می‌شوند تا سطوح داخلی و برگشت درها همان لایه‌ای را دریافت کنند که سطوح خارجی دریافت می‌کنند.
مشتری چه محصولاتی می‌سازد؟ کابینت‌های ذخیره‌سازی خنک‌شده با هوا و خنک‌شده با مایع، کانتینرهای باتری ۲۰ فوتی و کانتینرهای PCS-Boost برای شرکت‌های خدمات شهری، شبکه‌ها، ایستگاه‌های شارژ و کاربران تجاری.
آیا خط در حال کار است؟ بله، رنگ‌آمیزی محفظه‌ها برای کابینت‌ها و کانتینرهای مشتری.
گام بعدی: پیشنهاد پیکربندی برای یک خط مشابه
اگر قطعات، حجم‌ها یا شرایط کارخانه شما نزدیک به این پروژه است، MUSI می‌تواند پیشنهاد پیکربندی و چیدمان خط را ارائه دهد. برای تهیه آن به چهار چیز نیاز داریم:
- عکس‌ها و ابعاد قطعات کار، همراه با وزن و مواد
- خروجی موردنیاز (قطعه در ساعت یا در روز، و شیفت‌ها)
- تعداد رنگ‌ها و اینکه هر چند وقت یک‌بار تغییر رنگ لازم است
- فضای کف موجود و ارتفاع سقف، همراه با تأسیسات موجود در محل
