Kabinet Filter Kabut Cat Kering
Kabinet filter dinding pembuangan untuk bilik semprot cairan — filter kertas labirin yang menahan 14-18 kg cat per meter persegi, kantong serat kaca di belakangnya dan tahap karbon opsional, memberikan penangkapan kabut 98% atau lebih tanpa sirkuit air atau minyak.
Dibuat untuk bilik yang mengecat secara batch atau sering berganti warna, di mana satu-satunya permukaan yang bersentuhan dengan overspray haruslah filter yang diangkat dan diganti.
Spesifikasi Teknis
Nilai di bawah ini adalah rentang tipikal untuk peralatan ini; angka untuk unit Anda ditetapkan dalam spesifikasi tertulis setelah kami meninjau bilik, konsumsi cat, dan batas emisi Anda.
| Penangkapan kabut | 98% atau lebih (kertas plus kantong serat kaca, nilai desain) |
|---|---|
| Ukuran kabinet | Biasanya 1.000 x 10.000 x 2.400 mm untuk bilik selebar 10 m; modul 5.000 x 1.000 x 2.500 mm untuk bilik 5 m |
| Tahap 1 | Filter kertas labirin (akordeon), penahanan cat 14-18 kg/m2, pemuatan kedalaman |
| Tahap 2 | Kantong serat kaca 595 x 595 x 600 mm atau mat AP-50 50 mm: awal 7-40 Pa, akhir 250 Pa, penangkapan 95%, penahanan debu 3.500 g/m2, tahan api kelas F-3 |
| Tahap 3 (opsional) | Kaset karbon aktif yang terpasang di dalam kabinet |
| Penggantian | Saat pengukur tekanan diferensial menunjukkan sekitar 250 Pa |
| Konstruksi | Baja galvanis 1,5 mm, rangka filter berengsel, pintu inspeksi |
| Aliran udara | Ukuran pada 0,3 m/s atau lebih di seluruh penampang bilik, biasanya 20.000-45.000 m3/jam |
| Kebisingan | 80 dB(A) atau kurang di dalam bilik |
| Hilir | Kotak karbon, foto-oksidasi UV atau RCO sesuai batas emisi yang disyaratkan |
Konfigurasi
- Kabinet galvanis dengan rangka filter di seluruh lebar bilik
- Tahap filter kertas labirin dengan rangka pelepas cepat
- Tahap kantong atau mat serat kaca di belakang kertas
- Tahap kaset karbon opsional dan pengukur tekanan diferensial
- Plenum keluar ke kipas pembuangan dan unit pengolahan
- Set filter cadangan disertakan pada pengiriman pertama
Kabinet Filter Kabut Cat Kering dalam Praktik
Referensi Aplikasi

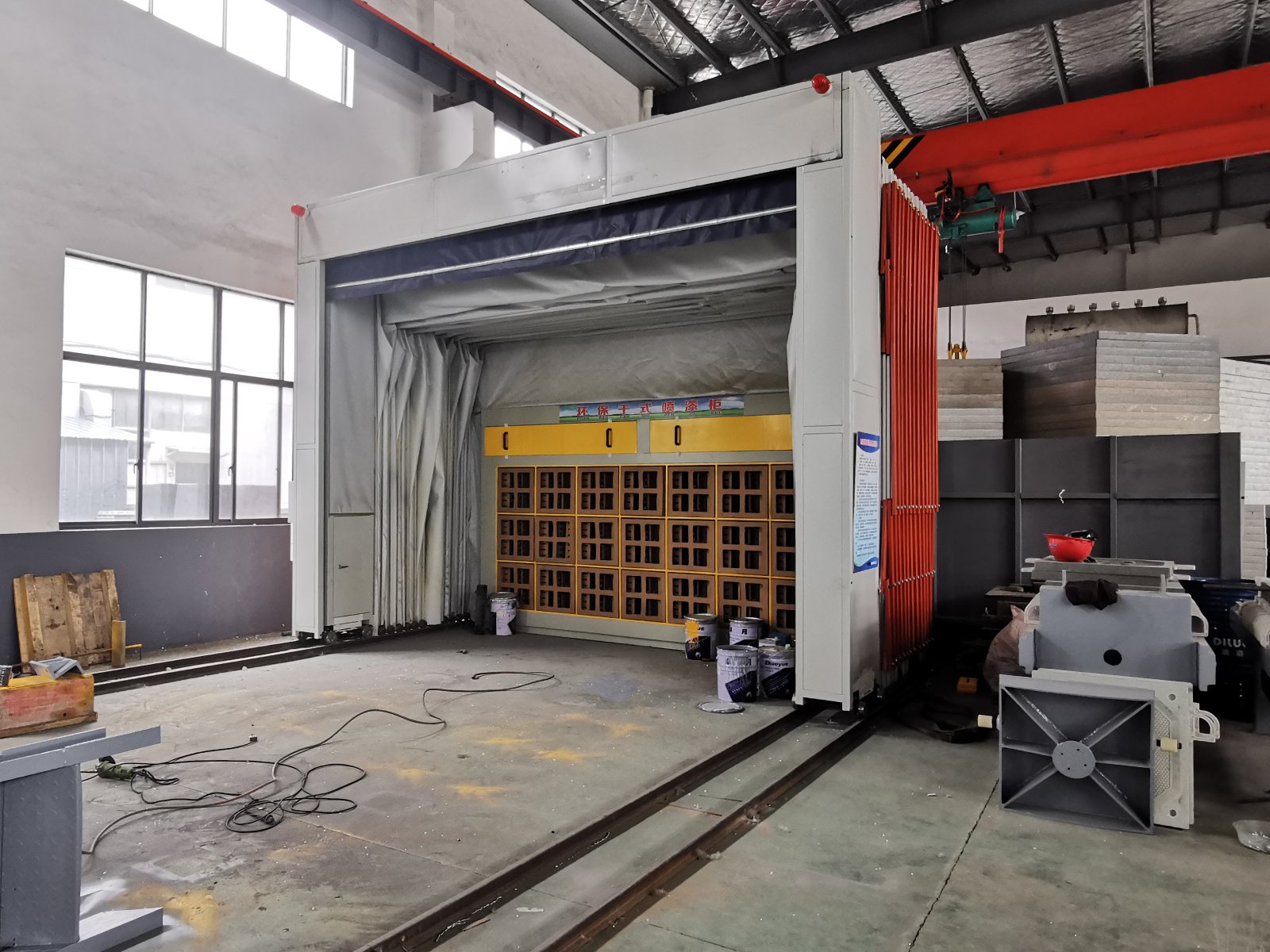

Fabrikator baja struktural, crane, trailer dan mesin, serta pengecatan bilik semprot apa pun secara batch atau dengan perubahan warna yang sering, termasuk bilik teleskopik dan tetap.
Komitmen Rekayasa
Setiap unit dirancang sesuai spesifikasi kinerja tertulis. Penangkapan kabut, aliran udara, penurunan tekanan dan kebisingan dinyatakan dalam kontrak dan dibuktikan saat commissioning. Satu tim teknik menangani bilik, tahap penangkapan dan pengolahan pembuangan di belakangnya, sehingga ketiganya dirancang sebagai satu sistem.
Layanan & Pengiriman
Konfigurasi standar dikirim dalam 30-60 hari dengan garansi mesin penuh 12 bulan dan komponen kritis 36 bulan. Instalasi di lokasi, commissioning dan pelatihan operator tersedia di seluruh dunia, dan pasokan media filter, minyak dan karbon berlanjut selama masa pakai unit.
Pertanyaan yang Sering Diajukan
Seberapa sering filter diganti?
Berdasarkan pengukur, pada sekitar 250 Pa, bukan berdasarkan kalender; intervalnya mengikuti volume cat.
Mengapa kertas labirin daripada media datar?
Kertas yang dilipat memaksa udara mengubah arah beberapa kali, sehingga tetesan menempel pada kertas dan mengisi lipatan dari bawah; kertas ini menahan tiga hingga lima kali lebih banyak cat daripada media datar dan tidak melepaskan cat yang tertangkap kembali ke aliran udara.
Apakah bisa dipasang pada bilik yang sudah ada?
Ya; kabinet dibuat sesuai lebar dan tinggi bilik dan dihubungkan ke kipas yang ada, yang diperiksa terhadap hambatan filter akhir.
Apakah perlu tahap karbon?
Hanya di tempat batas VOC setempat mensyaratkannya; tahap kertas dan kantong menangani tetesan cat, karbon menangani uap pelarut.
Apa yang Anda butuhkan untuk penawaran?
Lebar dan tinggi bilik, konsumsi cat harian, jenis cat dan apakah ada unit pengolahan setelahnya.
