アルミニウムプロファイル粉末塗装ライン：縦型 vs 横型（2026）

Lin Cong（MUSI Technology 技術責任者）提供 · 公開日 2026年9月9日 · 最終レビュー日 2026年9月17日

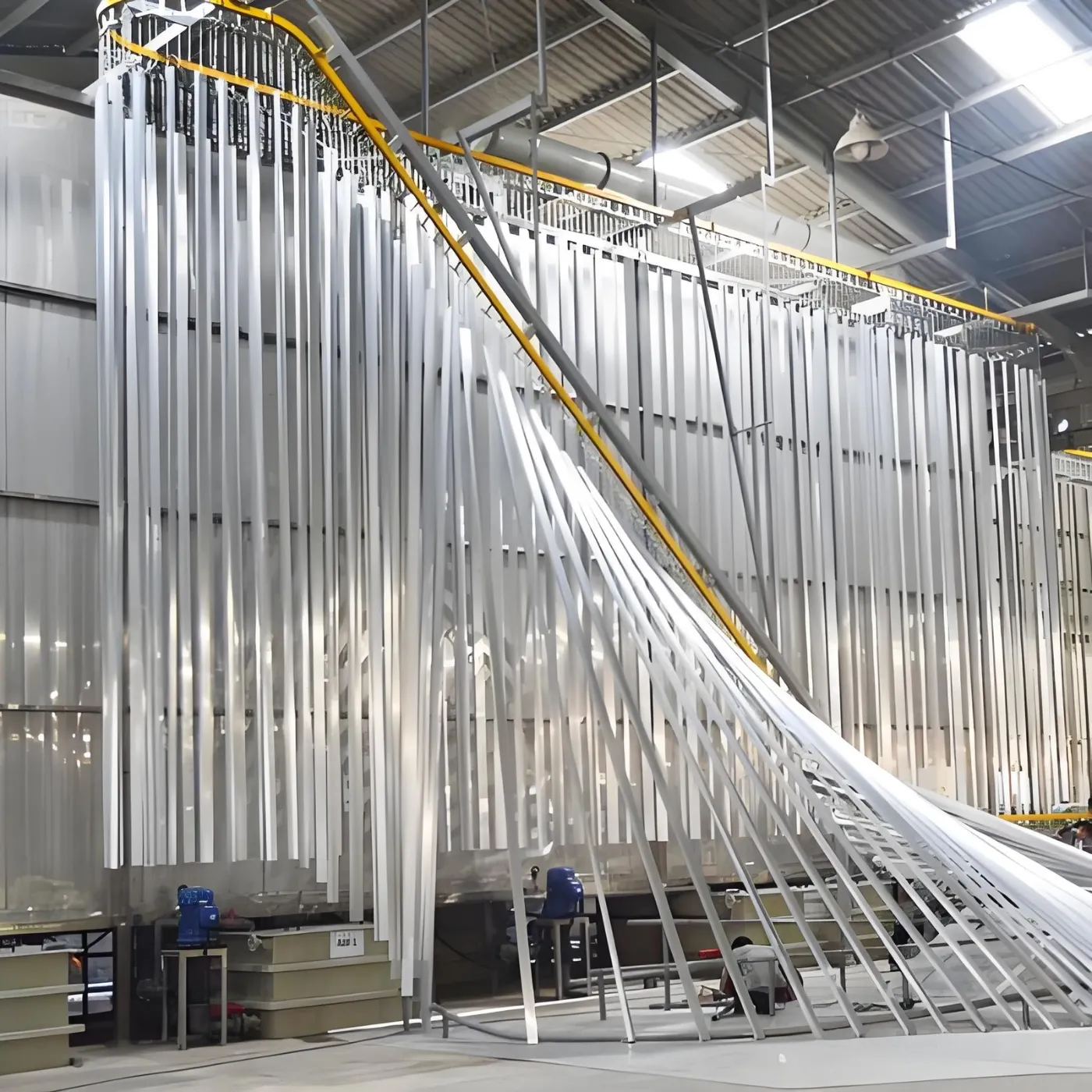

簡単に答えると： 縦型アルミニウム形材塗装ラインは、6～7mの押出材を直立させて吊り下げ、均一な膜厚、ハンドリング痕の最小化、および同等の横型ラインより約40～60％小さい設置面積を実現します。横型ラインはコストが30～50％低く、6m未満の形材や混在した部品形状に適しています。どちらもQualicoatクラス仕様を満たすにはクロメートフリー前処理が必要です。

アルミニウムプロファイルのコーティングはなぜ特別なケースなのですか？

押出プロファイルは長く、薄く、軽い。そこから三つの問題が生じる。水平に運ぶと自重でたわみ、フックが触れる箇所に傷が付きやすく、薄い壁は周囲の鋼製ラックよりもはるかに速く加熱・冷却される。ライン設計はこの三つすべてに応えなければならない。

アルミニウムにも独自の前処理薬剤が必要である。鋼用に開発されたリン酸鉄およびリン酸亜鉛は適さず、現在では建築用途にはクロムフリーのチタンまたはジルコニウム化成処理が標準となっている。

縦か横か：どちらの路線を建設すべきか？

建物の高さが通常、決め手となる制約です。垂直ラインには10～14メートルの明確な内部高さが必要であり、建物がそれを提供できない場合、選択は自動的に決まります。

各構成はどのくらいのスループットに達することができますか？

アルミニウムにはどのような前処理が必要ですか？

建築用アルミニウムは通常、クロムフリーの多段プロセスを使用する。アルカリ脱脂、リンス、酸エッチング、リンス、チタンまたはジルコニウム化成処理、リンス、脱イオン最終リンスである。エッチング量は通常1～3 g/m2が目標である。

Qualicoatまたは類似のクラス承認が必要な場合、前処理薬品、粉体、およびプロセスパラメータはすべて承認された組み合わせから選択する必要があります。最新の Qualicoat仕様 化学を確定する前に。

アルマイト処理または粉体塗装、1つの工場で両方を稼働できますか？

これらは同じものの競合ブランドではなく、異なるプロセスです。アルマイト処理は電気化学的です。アルミニウム表面が金属の一部である硬い酸化層に変換されます。粉体塗装は化成処理の上に有機皮膜を施します。アルマイト処理は自然色、ブロンズ、メタリック仕上げで非常に高い耐摩耗性があり、色ずれがありません。粉体はRAL全範囲、木目効果、より低い平方メートルあたりのコストを提供します。

多くの建築用形材工場が両方を稼働しており、 縦型アルマイト処理および粉体塗装プラント の検索は通常まさにそれを意味します。1つの屋根の下に2つのラインです。共有するのは押出材の取り扱い — ラッキング、縦吊り、6～7 mのバー長、同じ積み込み・荷降ろしベイです。共有しないのはほぼ他のすべてです。アルマイト処理には整流器、酸およびアルカリタンクライン、冷却および封孔ステージが必要です。粉体にはスプレーブース、粉体回収、硬化炉、排気が必要です。2つのラインは通常直列ではなく並列で稼働し、積み込み、圧縮空気を共有し、最も有用なのは排水処理の共有です。両プロセスとも排出前に処理が必要な廃液を生成するためです。

実用的なレイアウトの注意点：アルマイト処理ラインが建物の高さを決めます。タンクとその上のホイストが粉体ブースより高いためです。最初から両方のためにプラントを設計する場合、まずアルマイト処理用にクレーンの高さを設定し、 縦型粉体塗装ライン をその範囲に収めます。逆ではありません。

MUSI Technologyはそのようなプラントの粉体塗装部分 — 前処理、縦型または横型粉体ライン、硬化、粉体回収、排気、排水処理 — を見積もります。アルマイト処理ラインが同じプロジェクトにある場合は、問い合わせ段階でその旨を伝えてください。レイアウト図の作成前に範囲分担と共有ユーティリティを合意するためです。

木目転写仕上げはどうですか？

木目調は粉体塗装後の昇華転写によって作られる。プロファイルを印刷フィルムで包むか転写機に通し、その後180～200°Cで3～8分間保持することでインクが粉体皮膜に浸透する。これによりラインに転写炉とラッピングまたは真空ステーションが追加され、通常30,000～120,000米ドルかかる。

木目調加工用の粉体は転写対応のポリエステルでなければならない。標準的な建築用粉体はインクを均一に受け付けない。

2026年におけるアルミニウムプロファイルコーティングラインのコストはいくらですか？

見積もりは予算策定用の中国工場渡し価格です。建物の高さ、地域の排出規制、Qualicoatの要件により、これらの数値は大きく変動します。

なぜMUSI Technologyからアルミニウムコーティングラインを調達するのか？

MUSI Technology（Changzhou Musi Environmental Technology Co., Ltd.）は、2021年設立の中国拠点のターンキー塗装ライン製造業者であり、36か国で500社以上の顧客に800以上の塗装ラインを納入しており、アルミニウム押出材塗装プラントを含みます。

• 縦型および横型の構成は、お客様のプロファイル長さと建物の高さに合わせて設計されています。
• クロームフリー前処理トンネルとオプションの木目転写ステーション。
• 標準構成は30～60日で出荷され、12か月の全機保証と36か月の重要部品保証が付きます。
• すべてのラインは、書面による性能仕様に基づいて設計されています。ライン速度、硬化プロファイル、膜厚、排出レベルは契約に明記され、出荷前の工場試運転であなた自身の部品において実証されます。
• 一つのエンジニアリングチームが、前処理、塗布、硬化、搬送、排出制御までの全チェーンを担っているため、それらの間のトレードオフは、お客様の工場の現場ではなく、設計段階で解決されます。

MUSIは、表面仕上げを梱包前の最終工程ではなく製品の一部として捉えるメーカーと協働しています。そのことは、最初の会話の内容を変えます。型番ではなく、部品図面、スループット目標、そして自社のお客様が監査で照らし合わせる標準についての会話になるのです。また、試運転後に何が起こるかも変えます。プロセス調整、オペレーター育成、スペアパーツ支援が、ラインの稼働期間中ずっと続きます。

見て 縦型粉体塗装システム そしてその アルミニウムプロファイルコーティングソリューション.

よくある質問

縦型と横型のアルミニウムコーティングラインはどちらが優れていますか？

垂直ラインはプロファイルを直立に吊るし、より均一な膜厚、より少ないハンドリングマーク、同じ生産量で40～60%小さい設置面積を実現するが、10～14 mのクリアな建物高さが必要で、コストは30～50%高くなる。水平ラインはより安価で、低い建物に適合し、混合した部品形状に対応できるが、その代償として接触マークが増え、床面積が大きくなる。

縦型アルミニウムコーティングラインにはどのくらいの建物高さが必要ですか？

6～7 mのプロファイルに対して、内部の有効高さは10～14 mとし、プロファイルの上方に吊り下げ装置、コンベア、オーブン構造を配置するためのスペースを確保する。建物の高さは通常、縦型と横型のどちらを選ぶかを決める制約条件となるため、他の仕様を決定する前にこれを確認すること。

アルミニウムプロファイルは粉体塗装の前にどのような前処理が必要ですか？

クロムフリーの多段プロセス：50～60℃でアルカリ脱脂、リンス、1～3 g/m2を除去する酸またはアルカリエッチング、リンス、25～35℃でチタンまたはジルコニウム化成処理、リンス、および30マイクロジーメンス/cm未満の脱イオン最終リンス。鋼のリン酸塩処理化学はアルミニウムには適していません。

アルミニウムプロファイルラインはどの程度のスループットに達することができますか？

1ブースの縦型ラインは通常、1.2～2.5 m/minで400～900 m2/hを生産します。2ブースの縦型ラインは700～1,500 m2/hに達し、ほぼ連続的な色替えが可能です。横型1ブースラインは250～600 m2/hを生産します。

木目調アルミニウム仕上げはどのようにして作られるのですか？

粉体塗装後の昇華転写による。塗装されたプロファイルは印刷フィルムで包まれるか、転写機を通過させられ、その後180-200℃で3-8分間保持されることでインクが粉体皮膜に移行する。これには転写対応のポリエステル粉体が必要であり、30,000～120,000米ドルの転写炉が追加される。

アルミニウムプロファイルコーティングラインのコストはいくらですか？

2026年の参考工場渡し価格帯は、水平ラインが180,000～600,000米ドル、シングルブース垂直ラインが350,000～800,000米ドル、ツインブース高出力垂直ラインが800,000～1,200,000米ドルです。クロムフリー前処理トンネルの追加は60,000～180,000米ドルです。

このガイドの図について。 価格帯は、2026年9月にMUSI Technologyのプロジェクト見積もりから作成された中国工場渡しの概算であり、予算作成用にのみ提供されています。確定価格は、部品のエンベロープ、スループット、および現地のコンプライアンス要件によって異なります。性能数値は、適切に仕様設定され適切に運用された装置の典型値であり、保証値ではありません。認証または顧客固有の数値を検証できなかった場合は、記載せず確認対象としてマークしています。最終レビュー日：2026年9月9日。
