Case Study: Linea di verniciatura per involucri di accumulo energetico per un produttore globale di batterie
Sommario
Una linea di verniciatura su scala di involucro per gli involucri di accumulo energetico di uno dei maggiori produttori mondiali di batterie, veicoli elettrici e sistemi di accumulo energetico, presso il suo stabilimento in Cina. La linea fornisce preparazione della superficie, una fila di cabine di verniciatura per primer e finitura, essiccazione e raffreddamento forzato, un sistema di trasferimento tra le stazioni e trattamento delle emissioni, disposta in modo che ogni involucro segua la stessa sequenza e riceva lo stesso spessore del film. La configurazione di riferimento in questa pagina è un attuale progetto di linea a box da 20 piedi; le linee per box di accumulo energetico più veloci di MUSI rilasciano un box finito al minuto. La linea è in produzione nel 2026.
Contesto del Progetto
Il cliente è uno dei maggiori produttori mondiali di batterie, veicoli elettrici e sistemi di accumulo di energia. MUSI ha fornito una linea di verniciatura per i suoi contenitori di accumulo di energia in Cina.
La Sfida
I contenitori di accumulo di energia restano all'aperto per tutta la vita utile delle batterie che contengono. La vernice deve proteggere l'acciaio da sole, pioggia e corrosione per anni, e ai volumi del cliente la linea deve funzionare velocemente senza compromettere la qualità della finitura.
La Soluzione di MUSI
MUSI ha fornito una linea di verniciatura su scala per contenitori, con preparazione della superficie, una serie di cabine di verniciatura per primer e finitura, essiccazione e raffreddamento forzato, e trattamento dei gas di scarico, disposta in modo che ogni contenitore segua la stessa sequenza e riceva lo stesso spessore di film.
Ambito dell'attrezzatura
- Preparazione della superficie
- Cabine di verniciatura per primer e finitura
- Asciugatura e raffreddamento forzato
- Sistema di trasferimento tra le stazioni
- Aspirazione e trattamento dei COV
Configurazione di riferimento: linea per box per accumulo di energia da 20 piedi
Le figure seguenti provengono da un attuale progetto di linea per box di accumulo energetico da 20 ft. Mostrano come una linea di questo tipo è tipicamente configurata; la linea di ogni impianto è dimensionata in base al proprio mix di prodotti e alla propria produzione.
| Pezzo | Box da 20 ft, 6.058 × 2.438 × 2.591 mm, fino a 2.500 kg |
|---|---|
| Trasportatore | Catena di trazione box (catena a rulli 32A), circa 280 m |
| Preparazione della superficie | Cabina automatica di granigliatura (10 × 6,6 × 5 m) con reciprocatori servo su entrambi i lati e sul tetto; cabina di pulizia con soffiatura automatica; recupero abrasivo e depolveratore a cartucce |
| Cabine di verniciatura liquida | Cabine per primer, intermedio e topcoat, 10 × 6,6 × 5,2 m, reciprocatori su entrambi i lati, sul tetto e sul fondo; primer per cavità interne applicato da robot |
| Robot | Yaskawa a 7 assi antideflagrante, portata 15 kg, sbraccio 2.700 mm, su rotaie di traslazione |
| Alimentazione vernice | Pistole automatiche airless ad alta pressione Graco; miscelazione automatica 2K per primer, intermedio e topcoat |
| Cabina a polvere | Automatica, 9,8 × 4,9 × 4,2 m; recupero a ciclone e cartucce; valvole di isolamento esplosione e sfogo senza fiamma |
| Forni | Essiccazione vernice 80–120 °C; polimerizzazione polvere 200–220 °C; riscaldamento diretto a gas naturale (bruciatori da 280.000 e 440.000 kcal/h); raffreddamento forzato dopo ogni forno |
| Controllo qualità | Camera di prova pioggia, 10 × 6 × 5 m |
| Trattamento COV | 160.000 m³/h filtrazione a secco + adsorbimento su carbone attivo + combustione catalitica |
| Produzione | Layout di riferimento: 20 box ogni 12 ore. Le linee per box di accumulo energetico più veloci di MUSI rilasciano un box finito al minuto. |
Risultati

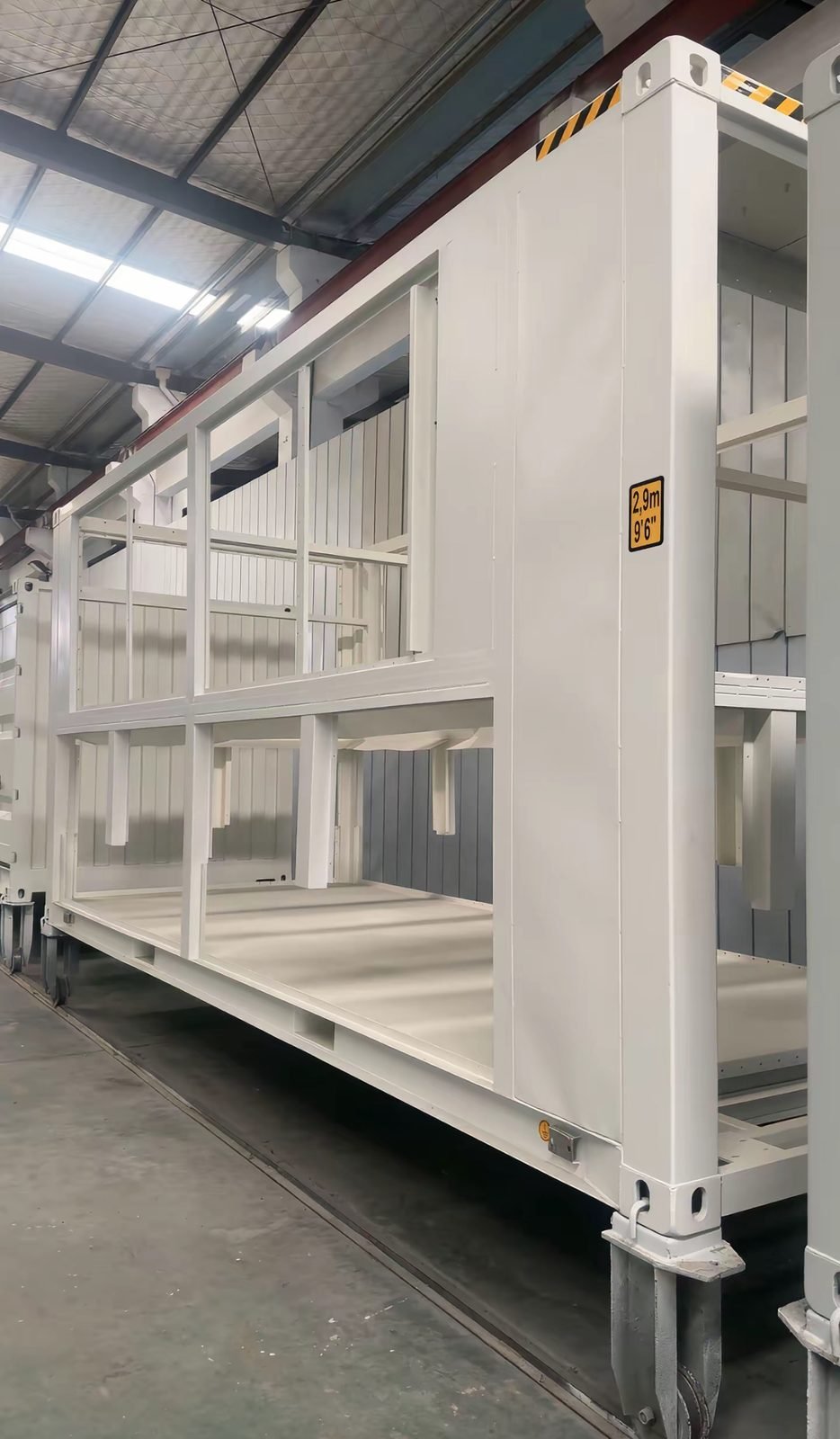

La linea vernicia i contenitori di accumulo di energia del cliente. Alla massima velocità, le linee per box di accumulo di energia di MUSI rilasciano un box finito al minuto.
Logica di selezione: perché questa configurazione
Cabine separate per primer e finitura in fila, anziché una sola cabina utilizzata due volte, sono state scelte perché il volume del cliente richiede che gli involucri avanzino a ogni ciclo. Un sistema di trasferimento tra stazioni fisse mantiene ogni involucro sulla stessa sequenza, ed è così che lo spessore del film rimane costante alla velocità richiesta, e il trattamento delle emissioni è stato dimensionato per l'intera fila.
Ambito di fornitura e componenti principali
| Articolo | Specifica | Note |
|---|---|---|
| Preparazione della superficie | ||
| Cabine di verniciatura | Primer e finitura, in fila | |
| Essiccazione | Asciugatura e raffreddamento forzato | |
| Sistema di trasferimento | Tra le stazioni | |
| Aspirazione e trattamento dei COV |
Componenti chiave
I componenti chiave sono disponibili da marchi internazionali, configurabili secondo le specifiche del cliente, in modo che i pezzi di ricambio possano essere reperiti localmente durante la vita della linea. I nomi dei marchi riportati di seguito sono le opzioni usuali per questo tipo di apparecchiature; i marchi effettivamente installati sono fissati nella specifica contrattuale.
| Componente | Marchi disponibili su richiesta |
|---|---|
| Pistole automatiche per liquidi, pompe e dosatori 2K | Graco ProMix 2KS, Sames Airmix, WAGNER AirCoat, Nordson, Binks (Carlisle Fluid Technologies) |
| Robot di verniciatura | ABB IRB 5500, FANUC P-350iA, Yaskawa MOTOMAN MPX series, KUKA, Kawasaki |
| Bruciatori a gas per forno e asciugatrice | Riello RS series, Weishaupt monarch WM-G, Baltur TBG, Honeywell Maxon OVENPAK, Eclipse |
| PLC e HMI | Siemens SIMATIC S7-1500, Mitsubishi Electric MELSEC iQ-R, Schneider Electric Modicon, OMRON NX, Rockwell Automation Allen-Bradley |
| Azionamenti a frequenza variabile | ABB ACS580, Siemens SINAMICS G120, Danfoss VLT, Schneider Electric Altivar, Yaskawa, Mitsubishi Electric |
| Filtri per soffitto e aspirazione cabina | Freudenberg Viledon, AAF SureStop, Camfil, MANN+HUMMEL |
| Media ceramici e bruciatori RTO | Lantec MLM, Honeywell Maxon line burners, Riello RS, Eclipse |
| Graniglia e sabbia d'acciaio | Ervin AMASTEEL, Winoa W Abrasives, Pometon |
Non incluso nel campo di fornitura
- Opere civili, fondazioni e fosse
- Servizi dell'edificio fino al limite di batteria: alimentazione elettrica, gas, aria compressa, acqua e scarichi
- Permessi locali, approvazioni delle emissioni e ispezioni di terzi
- Fornitura di vernice o polvere, salvo quanto indicato nel contratto
Servizi inclusi con ogni linea: progettazione ingegneristica, produzione, documentazione di spedizione, supervisione dell'installazione, messa in servizio, formazione degli operatori, garanzia e pezzi di ricambio.
Programma tipico
Le durate indicate di seguito sono tipiche per apparecchiature di questa classe e sono fornite a scopo di pianificazione; non rappresentano il programma registrato di questo progetto. Una linea completa richiede solitamente da 90 a 180 giorni dal contratto al collaudo, una singola unità da 30 a 60 giorni.
| Palco | Durata tipica | Cosa succede |
|---|---|---|
| Sopralluogo e revisione dei pezzi in lavorazione | 5–10 giorni | Revisione remota di disegni e foto, oppure visita di un ingegnere |
| Layout e progettazione di dettaglio | 15–30 giorni | Firma del layout, dell'elenco delle utenze e delle specifiche |
| Produzione | 45–90 giorni | Cabine, forni, trasportatore, pretrattamento e controlli costruiti e preassemblati in officina |
| Spedizione | 20–45 giorni | Trasporto marittimo; attrezzatura spedita in sezioni per l'assemblaggio in loco |
| Installazione | 15–40 giorni | Supervisione MUSI con la squadra di installazione del cliente o la squadra MUSI |
| Messa in servizio, formazione e collaudo | 7–15 giorni | Prove di funzionamento sui pezzi del cliente, formazione degli operatori, verbale di collaudo |
Applicabilità e limiti
La configurazione di riferimento è un progetto per box da 20 piedi e la sua produzione è un valore di progetto; la linea del cliente è dimensionata in base alla propria gamma di involucri e al proprio takt. Il dato di un box al minuto è la velocità della linea per box di accumulo energetico più veloce di MUSI, non un dato di questa installazione.
I risultati mostrati in questo caso di studio riflettono le condizioni operative indicate e non devono essere interpretati come prestazioni garantite in condizioni diverse di alimentazione, produzione, ambiente o sito.
Assistenza post-vendita e ricambi
La garanzia su una linea di verniciatura MUSI decorre dall'accettazione: 12 mesi sull'intera linea esclusi i materiali di consumo, 36 mesi sui componenti critici come motori, azionamenti e PLC, e 60 mesi sulle parti strutturali come struttura in acciaio, canalizzazioni e corpi dei forni. I guasti in garanzia, escluso l'uso improprio, sono riparati gratuitamente.
L'assistenza inizia da remoto: la linea di servizio è presidiata 24 ore su 24, una diagnosi preliminare con raccomandazioni viene fornita entro 2 ore e, quando è necessaria una visita in loco, un ingegnere raggiunge qualsiasi grande città entro 72 ore. Presso la sede di Changzhou è tenuto un inventario di pezzi di ricambio con spedizione in giornata, e i clienti possono mantenere uno stock dedicato di parti presso MUSI per le emergenze. I dettagli sono su servizio post-vendita pagina.
FAQ
Come fa una linea di cabine ad alto volume a mantenere costante lo spessore del film? Stazioni fisse in sequenza con un sistema di trasferimento, così ogni cabina segue lo stesso percorso e lo stesso tempo di permanenza; le ricette sono memorizzate per tipo di cabina.
Perché separare le cabine di primer e topcoat? Così le cabine avanzano a ogni ciclo invece di aspettare una cabina condivisa; ad alto volume questo determina la velocità della linea.
Quale preparazione della superficie ricevono le cabine? Sabbiatura o pretrattamento chimico come nella configurazione di riferimento, seguiti da primer, intermedio e topcoat come richiede la specifica.
Quale produttività è possibile? Il layout di riferimento è progettato per 20 box ogni 12 ore; le linee per box di accumulo energetico più veloci di MUSI rilasciano un box finito al minuto.
La linea è in produzione? Sì, verniciatura degli involucri di accumulo energetico del cliente in Cina.
Passo successivo: una proposta di configurazione per una linea simile
Se i vostri pezzi, volumi o condizioni dell'impianto sono vicini a questo progetto, MUSI può restituire una proposta di configurazione e layout della linea. Per prepararla abbiamo bisogno di quattro cose:
- Foto e dimensioni dei pezzi, con peso e materiale
- Output richiesto (pezzi all'ora o al giorno, e turni)
- Numero di colori e frequenza dei cambi colore necessari
- Spazio disponibile a pavimento e altezza del soffitto, con le utenze presenti in loco
Scrivici su WhatsApp con questi dettagli, oppure utilizza il modulo di richiesta preventivo.
