Fallstudie: Sprühbeschichtungslinie für Elektroprodukte, Bangladesch
Zusammenfassung
Eine automatische Sprühbeschichtungslinie mit etwa 7,8 Tonnen Ausrüstung für einen Dhaka-Hersteller von Schaltgeräten, Leuchten, Schlössern und Elektrozubehör mit eigener Metallstanzen, Galvanik, Kunststoffspritzguss und Oberflächenlackierung. Die Linie erzielt Schichtdicke und Aussehen, die von den Geräteeinstellungen und nicht vom Bediener abhängen, mit einer automatischen Sprühkabine und Sprühpistolen, Förderer, Härtungsabschnitt und Absaugung mit Overspray-Behandlung, geliefert aus China im Juni 2026.
Projekthintergrund
Der Kunde mit Sitz in Dhaka stellt Schaltgeräte, Leuchten, Schlösser und elektrisches Zubehör her, mit eigener Metallstanzen, Galvanik, Kunststoffspritzguss und Oberflächenlackierung. MUSI lieferte eine automatische Sprühbeschichtungs-Produktionslinie, die im Juni 2026 aus China verschifft wurde.
Die Herausforderung
Elektrische Produkte vereinen viele kleine Metall- und Kunststoffteile, die alle dieselbe Farbe und Oberfläche benötigen, in einem heißen und feuchten Klima, in dem die Beschichtungsqualität leicht durch Feuchtigkeit beeinträchtigt wird. Manuelles Sprühen macht diese Konsistenz schwer einzuhalten.
MUSIs Lösung

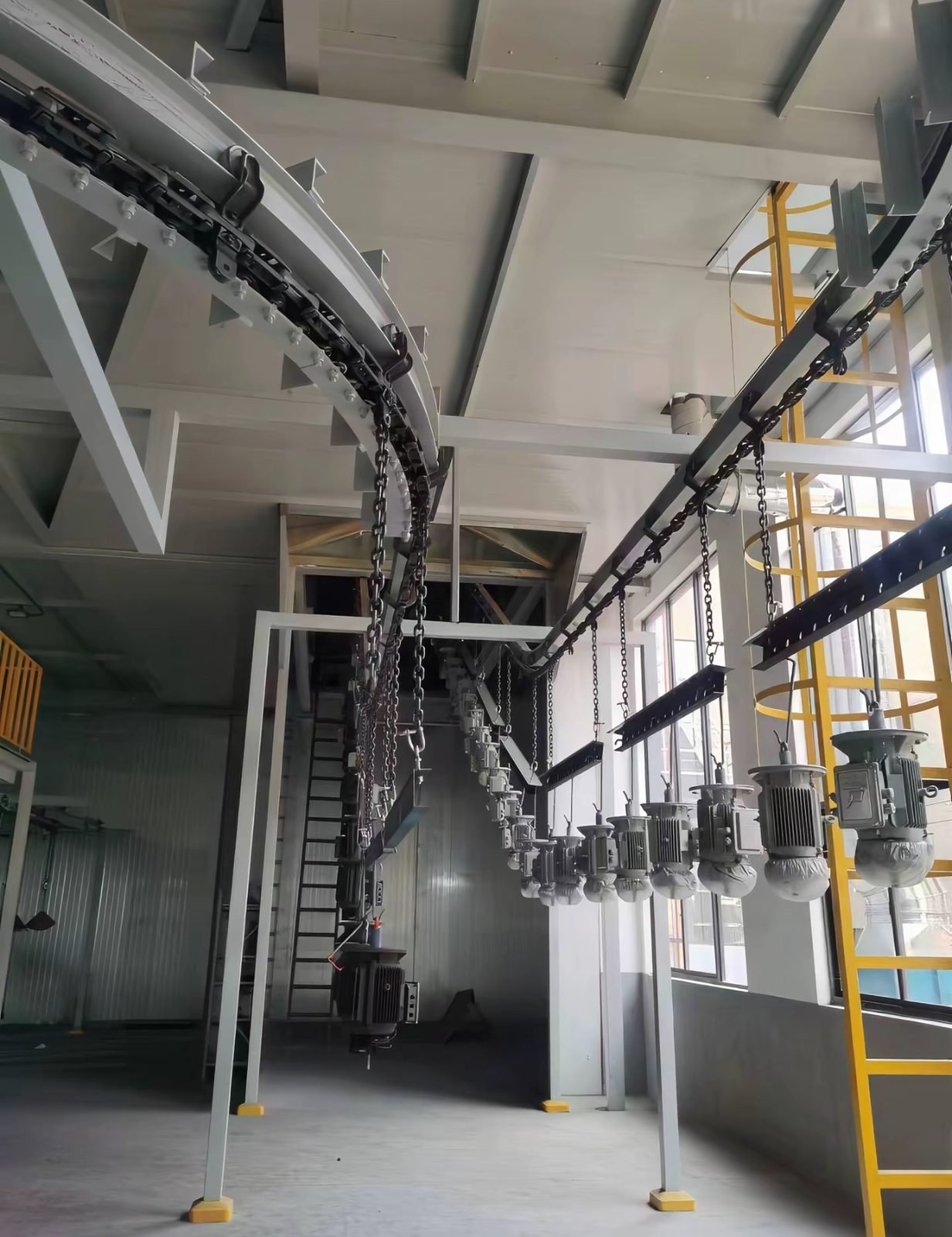

MUSI lieferte eine automatische Sprühbeschichtungslinie, damit Schichtaufbau und Aussehen von den Geräteeinstellungen statt vom Bediener abhängen, wobei die Teile auf einem Förderband durch Sprühen und Härten geführt werden.
Anlagenumfang
- Automatische Spritzkabine und Sprühpistolen
- Fördersystem
- Härtungsabschnitt
- Abluft- und Overspray-Behandlung
Ergebnisse
Die Linie wurde im Juni 2026 verschifft und ergänzt das hauseigene Oberflächenfinish des Kunden um automatisches Sprühen.
Auswahllogik: warum diese Konfiguration
Eine automatische Kabine auf einem Förderer wurde der Aufrüstung der manuellen Sprühbeschichtung des Kunden vorgezogen, weil Elektroprodukte viele kleine Metall- und Kunststoffteile kombinieren, die in der Farbe übereinstimmen müssen, und manuelle Arbeit in einem heißen, feuchten Klima diese Konsistenz nicht halten kann. Die Linie wurde kompakt gehalten, bei etwa 7,8 Tonnen, um in eine bestehende Lackierabteilung zu passen.
Lieferumfang und Hauptkomponenten
| Artikel | Spezifikation | Hinweise |
|---|---|---|
| Spritzkabine | Automatische Kabine und Spritzpistolen | |
| Förderband | ||
| Härtungsabschnitt | ||
| Abluft- und Overspray-Behandlung |
Schlüsselkomponenten
Schlüsselkomponenten sind von internationalen Marken erhältlich und können gemäß Kundenspezifikation konfiguriert werden, sodass Ersatzteile über die Lebensdauer der Linie lokal bezogen werden können. Die unten genannten Markennamen sind die üblichen Optionen für diese Art von Ausrüstung; die tatsächlich eingebauten Marken werden in der Vertragsspezifikation festgelegt.
| Komponente | Marken auf Anfrage erhältlich |
|---|---|
| Automatische Flüssigkeitspistolen, Pumpen und 2K-Dosieranlagen | Graco ProMix 2KS, Sames Airmix, WAGNER AirCoat, Nordson, Binks (Carlisle Fluid Technologies) |
| Automatische Pulverspritzpistolen und Pulverzufuhr | Gema OptiGun, Nordson Encore, WAGNER PEA-X1, Sames (formerly SAMES KREMLIN) |
| PLC und HMI | Siemens SIMATIC S7-1500, Mitsubishi Electric MELSEC iQ-R, Schneider Electric Modicon, OMRON NX, Rockwell Automation Allen-Bradley |
| Frequenzumrichter | ABB ACS580, Siemens SINAMICS G120, Danfoss VLT, Schneider Electric Altivar, Yaskawa, Mitsubishi Electric |
| Fördergetriebemotoren | SEW-EURODRIVE, NORD DRIVESYSTEMS, Bonfiglioli, Siemens, Sumitomo Drive Technologies |
| Kabinen-Decken- und Zuluftfiltermedien | Freudenberg Viledon, AAF SureStop, Camfil, MANN+HUMMEL |
| Filterpatronen für Staubabscheider | Donaldson Ultra-Web, Parker BHA, Camfil, MANN+HUMMEL |
| Druckluft für Pulverzufuhr und Instrumente | Atlas Copco GA, Ingersoll Rand RS, KAESER ASD, Sullair |
Nicht im Lieferumfang enthalten
- Baumaßnahmen, Fundamente und Gruben
- Gebäudetechnik bis zur Batteriegrenze: Stromversorgung, Gas, Druckluft, Wasser und Entwässerung
- Örtliche Genehmigungen, Emissionsgenehmigungen und Inspektionen durch Dritte
- Lack- oder Pulverversorgung, sofern nicht im Vertrag angegeben
- Installationsarbeiten und Standortversorgung im Werk Dhaka
Bei jeder Linie enthaltene Leistungen: Konstruktion, Fertigung, Versanddokumentation, Montageüberwachung, Inbetriebnahme, Bedienerschulung, Gewährleistung und Ersatzteile.
Typisches Programm
Die untenstehenden Zeiträume sind typisch für Anlagen dieser Klasse und dienen der Planung; sie sind nicht der dokumentierte Zeitplan dieses Projekts. Eine komplette Linie läuft üblicherweise 90–180 Tage vom Vertrag bis zur Abnahme, eine einzelne Einheit 30–60 Tage.
| Bühne | Typische Dauer | Was passiert |
|---|---|---|
| Standortbesichtigung und Werkstückprüfung | 5–10 Tage | Remote-Überprüfung von Zeichnungen und Fotos oder ein Ingenieurbesuch |
| Layout- und Detailkonstruktion | 15–30 Tage | Layoutzeichnung, Betriebsmittelliste und Spezifikationsfreigabe |
| Fertigung | 45–90 Tage | Kabinen, Öfen, Förderer, Vorbehandlung und Steuerungen im Werk gebaut und vormontiert |
| Versand | 20–45 Tage | Seefracht; Ausrüstung in Sektionen für die Montage vor Ort versandt |
| Installation | 15–40 Tage | MUSI-Bauaufsicht mit dem Montageteam des Kunden oder dem MUSI-Team |
| Inbetriebnahme, Schulung und Abnahme | 7–15 Tage | Testläufe mit den Teilen des Kunden, Bedienerschulung, Abnahmeprotokoll |
Anwendbarkeit und Grenzen
Die Linie ist für kleine Elektroteile auf einem Förderband ausgelegt; große Paneele oder Gehäuse würden eine größere Kabine und einen größeren Ofen erfordern. Das Versanddatum stammt aus den Versandunterlagen; Produktionszahlen des Werks wurden nicht veröffentlicht.
Die in dieser Fallstudie gezeigten Ergebnisse spiegeln die angegebenen Betriebsbedingungen wider und sollten nicht als garantierte Leistung unter anderen Zufuhr-, Produktions-, Umwelt- oder Standortbedingungen ausgelegt werden.
After-Sales und Ersatzteile
Die Garantie für eine MUSI-Beschichtungslinie beginnt mit der Abnahme: 12 Monate auf die komplette Linie ohne Verbrauchsmaterialien, 36 Monate auf kritische Komponenten wie Motoren, Antriebe und die SPS sowie 60 Monate auf Strukturteile wie Stahlkonstruktion, Kanäle und Ofenkörper. Störungen innerhalb der Garantie, ausgenommen Missbrauch, werden kostenlos behoben.
Der Support beginnt remote: Die Service-Hotline ist rund um die Uhr besetzt, eine Erstdiagnose mit Empfehlungen erfolgt innerhalb von 2 Stunden, und wenn ein Vor-Ort-Besuch erforderlich ist, erreicht ein Techniker jede größere Stadt innerhalb von 72 Stunden. Ein Ersatzteillager wird am Hauptsitz in Changzhou mit Versand am selben Tag geführt, und Kunden können bei MUSI einen dedizierten Teilevorrat für Notfälle lagern. Details finden Sie auf der Kundendienst Seite.
FAQ
Wie wird die Farbkonsistenz bei Metall- und Kunststoffteilen gewährleistet? Durch automatisches Spritzen mit festen Pistoleneinstellungen und Förderbandgeschwindigkeit, sodass jedes Teil unabhängig vom Bediener den gleichen Film erhält, und durch Aushärten beider Substrate innerhalb ihrer Temperaturgrenzen.
Beeinflusst Luftfeuchtigkeit die Beschichtungsqualität? Ja; Feuchtigkeit in der Kabinenluft und auf den Teilen verursacht Weißschleier und Haftfehler. Gesteuerte Kabinenluft und ein kurzes Intervall von der Reinigung bis zum Spritzen reduzieren dies.
Was wurde versendet? Etwa 7,8 Tonnen Ausrüstung im Juni 2026: automatische Kabine und Spritzpistolen, Förderer, Härtungsabschnitt und Abluftbehandlung.
Kann die Linie sowohl Pulver als auch Flüssigkeit beschichten? Die Linie ist für das vom Kunden angegebene Beschichtungssystem konfiguriert; Spritzpistolen für das andere System können hinzugefügt werden, wenn Kabine und Härtung kompatibel sind.
Wo setzt der Kunde die Linie ein? In seiner internen Oberflächenveredelung für Schaltanlagen, Leuchten, Schlösser und Elektrozubehör.
Nächster Schritt: ein Konfigurationsvorschlag für eine ähnliche Linie
Wenn Ihre Teile, Stückzahlen oder Anlagenbedingungen nahe an diesem Projekt liegen, kann MUSI einen Linienkonfigurations- und Layoutvorschlag liefern. Für die Erstellung benötigen wir vier Dinge:
- Fotos und Abmessungen der Werkstücke, mit Gewicht und Material
- Erforderliche Ausbringung (Stück pro Stunde oder pro Tag, und Schichten)
- Anzahl der Farben und wie oft Farbwechsel erforderlich sind
- Verfügbare Stellfläche und Deckenhöhe, mit den Versorgungsanschlüssen vor Ort
Schreiben Sie uns auf WhatsApp mit diesen Angaben, oder nutzen Sie das Angebotsformular.
Veröffentlicht 2026-09-26 · Aktualisiert 2026-09-30 · Letzte technische Überprüfung: 2026-09-30
Ähnliche Lösung erhalten
Wenn Ihre Branche und Ihre Anforderungen diesem Fall entsprechen, an MUSI um eine kostenlose Beratung zu vereinbaren. Wir entwerfen eine optimale Lösung basierend auf Ihren spezifischen Werkstücken, Kapazität und Anlage.
Bereitgestellt von Lin Cong, Technischer Direktor, MUSI Technology
