Pulverbeschichtungs-Härtungstemperatur- und -Zeitdiagramm
Kurze Antwort: Die meisten Pulverbeschichtungen härten mit dem Metall selbst bei 180-200 °C (356-392 °F) für etwa 10 Minuten. Veröffentlichte Zeitpläne reichen von 20 Minuten bei 160 °C für Epoxid bis 5 Minuten bei 216 °C für TGIC-Polyester; Niedrigtemperatur-Polyester härten bei 150-170 °C und MDF-Pulver ab etwa 130 °C. Die Zeit zählt erst, nachdem das Teil, nicht die Ofenluft, die Temperatur erreicht hat, daher benötigen schwere Teile zusätzliche Aufheizzeit. Die Härtung wird mit einem Ofentemperaturprofil und einem Lösungsmittel-Reibtest bestätigt.
MUSI Technology, ein Hersteller von Pulver- und Flüssigsprühbeschichtungslinien in Changzhou, China, dimensioniert jeden Härtofen anhand der Aufheizzeit des schwersten Teils und des Zeitplans des Pulverherstellers und legt dann Ofenlänge, Umluft und Zonentemperaturen fest, damit jedes Teil sein Härtungsfenster bei der geplanten Liniengeschwindigkeit erreicht.
Bei welcher Temperatur härtet Pulverlack aus, je nach Chemie?
Standard-Duroplast-Pulver härten bei einer Bauteiltemperatur von 180-200 °C, die etwa 10 Minuten gehalten wird, Low-Bake-Qualitäten bei 150-170 °C und Pulver für MDF ab etwa 130 °C. Das folgende Diagramm sammelt Zeitpläne, die Pulverhersteller in ihren Datenblättern veröffentlichen. Jeder Wert ist die Temperatur des Bauteils, nicht der Ofenluft, und das Datenblatt des genauen Produkts hat immer Vorrang.
| Pulverchemie | Veröffentlichter Härtungsplan (Bauteiltemperatur) | In °F | Quellprodukt |
|---|---|---|---|
| Epoxidpulver | 20 min bei 160 °C, 10 min bei 180 °C oder 5 min bei 200 °C | 320 / 356 / 392 °F | AkzoNobel Interpon 100 |
| Epoxid-Polyester-Hybrid | 15 min bei 190 °C, 10 min bei 200 °C oder 8 min bei 210 °C | 374 / 392 / 410 °F | AkzoNobel Interpon 700 |
| Epoxid-Polyester-Hybrid | 20 min bei 177 °C, 10 min bei 199 °C oder 7 min bei 204 °C | 350 / 390 / 400 °F | Diamond Vogel H-Serie |
| Polyester TGIC | 20 min bei 182 °C, 10 min bei 199 °C oder 5 min bei 216 °C | 360 / 390 / 420 °F | Diamond Vogel TGIC-Polyester |
| Polyester TGIC-frei | 20-40 min bei 170 °C, 10-20 min bei 180 °C oder 8-16 min bei 200 °C | 338 / 356 / 392 °F | AkzoNobel Interpon D1036 |
| Polyester TGIC-frei, breites Einbrennfenster | 15 min bei 150 °C bis 5 min bei 200 °C | 302 bis 392 °F | TIGER Drylac Serie 45 |
| Polyurethan (Polyesterurethan) | 10 min bei 204 °C | 400 °F | PPG Envirocron PCUT33100 |
| Niedrigtemperatur-Polyester | 23-35 min bei 150 °C, 12-30 min bei 160 °C, 8-20 min bei 170 °C oder 5-10 min bei 180 °C | 302 / 320 / 338 / 356 °F | AkzoNobel Interpon 310 Low-E |
| Niedrigtemperatur-Anti-Gassing-Polyester | Etwa 150 °C; Zeit gemäß Datenblatt | Etwa 302 °F | Axalta Alesta IP Antigassing Low Bake |
| Ultra-Low-Bake für MDF und Holz | Ab etwa 130 °C (TIGER); unter 121 °C (IGP) | Etwa 266 °F; unter 250 °F | TIGER Drylac Holzsortiment, IGP-RAPID |
Zwei Chemismen haben eine Untergrenze, unterhalb derer der Film schmilzt, aber nicht vernetzt. Polyurethane benötigen mindestens etwa 177 °C (350 °F), um mit der Aushärtung zu beginnen, und HAA-gehärtete TGIC-freie Polyester benötigen etwa 163 °C (325 °F) oder mehr. Epoxide, Hybride und TGIC-Polyester tolerieren Härtungsschwankungen eher.
Ist die Pulverbeschichtungstemperatur die Ofeneinstellung oder die Metalltemperatur?
Es ist die Metalltemperatur: Die Aushärtezeit beginnt erst, wenn das Bauteil selbst die im Datenblatt angegebene Temperatur erreicht. Eine Ofenanzeige, die wieder den Sollwert erreicht hat, sagt wenig über das Bauteil aus, und dicke Querschnitte bleiben weit hinter dünnen zurück. Die Pulverbeschichtungs-Temperatur und -Zeit im Diagramm müssen daher zur Aufheizzeit des schwersten Bauteils in der Linie addiert werden.
| Bauteiltyp | Aufheizverhalten | Konsequenz für den Ofen |
|---|---|---|
| Dünnes Blech (zum Beispiel ein Kotflügel) | Erreicht 204 °C (400 °F) in etwa 2-3 Minuten | Risiko der Überhärtung, wenn der Ofen für schwere Bauteile eingestellt ist |
| Stahl mit bekannter Wandstärke | Faustregel: etwa 6 Minuten für den ersten Millimeter, etwa 3 Minuten für jeden weiteren Millimeter | Dies zur Aushärtezeit hinzufügen, wenn die Bandgeschwindigkeit eingestellt wird |
| Schweres Gussstück (zum Beispiel ein Aluminiumrad) | Etwa 30 Minuten, um 204 °C (400 °F) zu erreichen | Erfordert einen längeren Ofen, eine langsamere Linie oder eine Infrarot-Unterstützung |
Was passiert, wenn Pulverlack unter- oder überhärtet wird?
Untergehärteter Pulverlack sieht fertig aus, versagt jedoch mechanisch und chemisch, während übergehärteter Pulverlack hauptsächlich Farbe und Glanz verändert. Die Tabelle listet die Symptome auf, die in industriellen Fehlerbehebungsleitfäden berichtet werden; andere Ursachen werden in der Übersicht über Pulverbeschichtungsfehler.
| Fehlerbild | Unterhärtung | Überhärtung |
|---|---|---|
| Schlagfestigkeit und Flexibilität | Spröder Film, der beim Biegen oder bei der Montage reißt oder abplatzt | Versprödung nach übermäßiger Zeit oder Temperatur |
| Haftung und Abplatzbeständigkeit | Verringerte Leistung | Normalerweise nicht betroffen, es sei denn, der Film ist stark versprödet |
| Glanzgrad | Glanzschwankung, am sichtbarsten bei matten und glanzarmen Pulvern | Glanzverlust |
| Farbton | Normalerweise unverändert | Vergilbung, am stärksten bei hellen Epoxiden; Niedrigtemperatur-Pulver sind anfälliger |
| Lösungsmittel- und Chemikalienbeständigkeit | Schlecht; Film erweicht oder überträgt sich bei einer Lösungsmittelreibung | Normalerweise zurückbehalten |
| Korrosion und Außenbeständigkeit | Verringerte Leistung | Normalerweise zurückbehalten |
| Härte und Abriebfestigkeit | Niedrige Bleistifthärte | Normalerweise zurückbehalten |
Wie überprüfen Sie, ob die Pulverbeschichtung vollständig ausgehärtet ist?
Die Aushärtung wird überprüft, indem das Bauteiltemperaturprofil durch den Ofen aufgezeichnet und das Ergebnis mit einer Lösungsmittelreibung oder einem DSC-Labortest bestätigt wird. Die Profilierung zeigt, ob der Zeitplan eingehalten wurde; der Reibungstest zeigt, ob der Film reagiert hat.
| Methode | Was es zeigt | Hinweise |
|---|---|---|
| Ofentemperaturprofil mit einem mobilen Datenlogger | Zeit, die jeder sondierte Punkt am Teil bei Härtungstemperatur verbringt | Mindestens monatlich wiederholen und immer, wenn sich Teilemasse oder Beladung ändern |
| Infrarotthermometer | Stichprobenprüfung der Teileoberflächentemperatur | Nützlich bei Chargenöfen vor dem Start des Härtungszeitgebers |
| Lösungsmittelreiben, PCI Recommended Procedure #8 | Lösungsmittelbeständigkeit, die letzte Eigenschaft, die sich während der Härtung entwickelt | MEK für Epoxide; 10 % MEK in Xylol für die meisten anderen Pulver; gezählt in Doppelhüben |
| ASTM D5402 Lösungsmittelreibverfahren | Lösungsmittelbeständigkeit von Beschichtungen, die sich beim Aushärten chemisch verändern | Lösungsmittel, Anzahl der Hübe und Bestehensgrenze werden vom Beschichtungshersteller festgelegt |
| Reibbewertung des Lieferantenlabors | 0-5-Skala nach 100 MEK-Doppelhüben | Unter 3 deutet im Allgemeinen auf eine Unterhärtung hin; Texturen und Metallic-Effekte können bei vollständiger Aushärtung Farbe übertragen |
| Dynamische Differenzkalorimetrie (DSC) | Aushärtungsgrad als Prozentsatz | Zerstörender Labortest, der ungehärtetes Pulver und eine beschichtete Probe erfordert |
Reibungsergebnisse sollten immer mit einer Referenzplatte desselben Pulvers verglichen werden, das bekanntermaßen vollständig ausgehärtet ist, da Epoxide Lösungsmitteln besser widerstehen als Polyester.

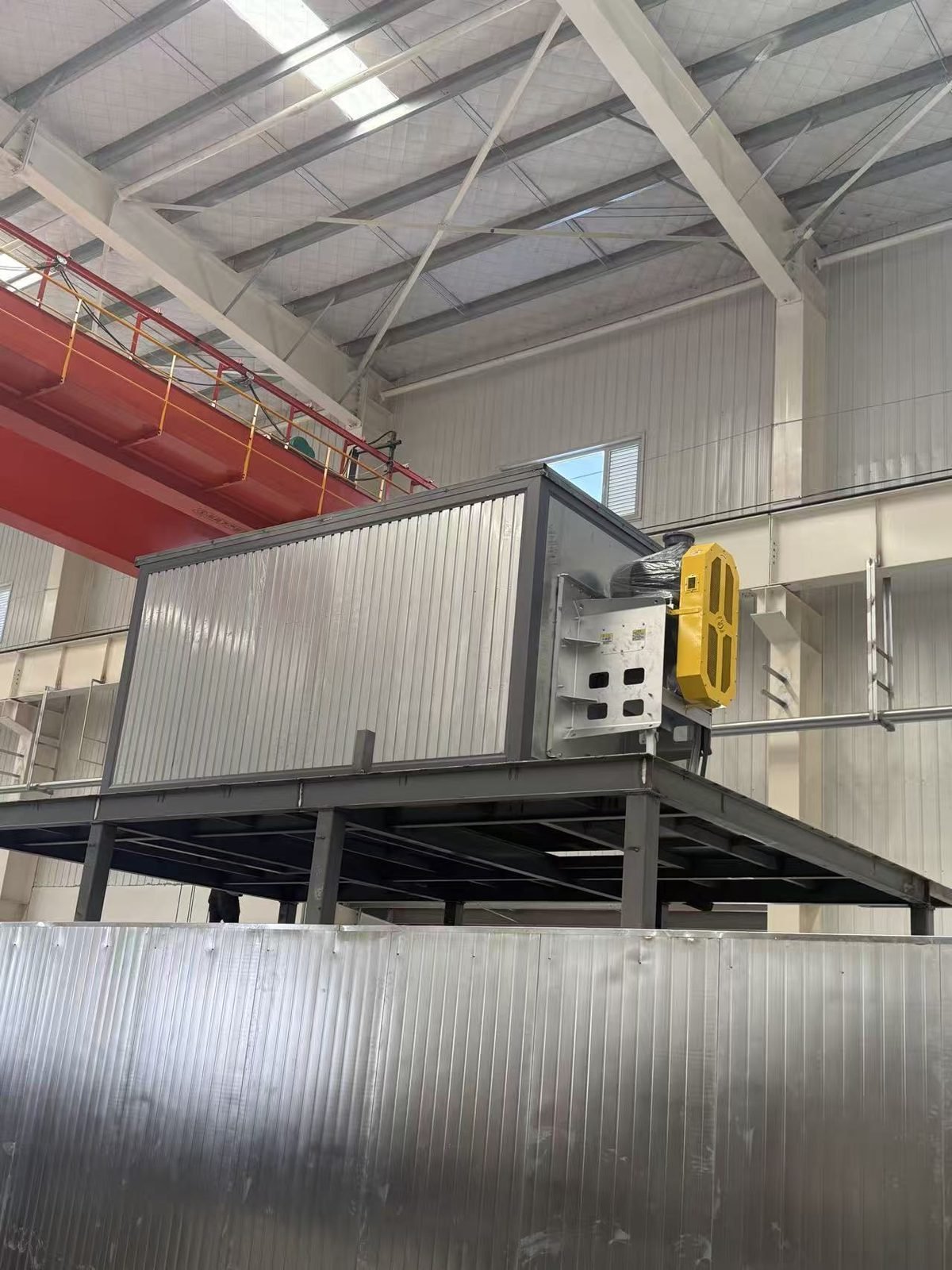

Welche Ofeneinstellungen und Konstruktionsmerkmale steuern die Aushärtungstemperatur?
Die Aushärtung wird durch vier Dinge gesteuert: gleichmäßige Lufttemperatur, ausreichende Umwälzung, die richtige Zeit im Ofen und saubere Ofenluft. Bandgeschwindigkeit und Ofenlänge bestimmen die Zeit, wie in der Pulverbeschichtungslinien-Leitfaden, und die Wärmequelle wird verglichen im Artikel über Gas-, Elektro- und Infrarot-Härteöfen.
| Ofenmerkmal | Typischer Auslegungswert | Auswirkung auf die Aushärtung |
|---|---|---|
| Temperaturgleichmäßigkeit | ±5,5 °C (±10 °F) vom Sollwert, nachgewiesen durch eine Neun-Punkt-Messung | Ober- und Unterseite des Gestells erhalten dasselbe Programm |
| Umluft | Mindestens 3 Kammervolumina pro Minute | Beseitigt Totluftzonen, die kalt bleiben |
| Zuluftkanäle | Niedrig entlang beiden Seitenwänden mit Deckenrückführung | Erwärmt die Unterseite der Charge ebenso wie die Oberseite |
| Abluft | Mindestens 3 Luftwechsel pro Stunde; 7-8 empfohlen für eine gleichmäßige Oberfläche | Entfernt Härtungsflüchtige, die den Film verfärben |
| Indirekt befeuerter Erhitzer | Rauchgas wird hinter einem Wärmetauscher gehalten | Begrenzt Vergilbung bei Weiß und klärt |
| Infrarot-Booster-Zone | Ein bis zwei Minuten Mittelwellen-IR vor der Konvektion | Verkürzt die Aufheizzeit; die gesamte Ofenzeit sinkt bei geeigneten Teilen um etwa 25-30% |
Schlüsselkomponenten sind von internationalen Marken wie Riello, Weishaupt und Maxon (Honeywell) für Brenner, Ziehl-Abegg für Prozessluftventilatoren, Siemens und Allen-Bradley für SPS- und Temperaturregelung sowie Datapaq (Fluke Process Instruments) für Ofenprofilierungs-Datenlogger (konfigurierbar nach Kundenspezifikation) erhältlich. Die Aushärtung hängt auch davon ab, was sich unter dem Film befindet, daher sollte der Ofen zusammen mit der Vorbehandlungslinie.
FAQ
Bei welcher Temperatur härtet Pulverlack aus? Die meisten Standardpulver härten aus, wenn das Bauteil etwa 10 Minuten lang bei 180-200 °C (356-392 °F) gehalten wird. Niedrig einbrennende Polyester härten bei 150-170 °C mit längeren Zeiten aus, und für MDF entwickelte Pulver beginnen bei etwa 130 °C. Das Produktdatenblatt gibt den genauen Zeitplan an.
Wie lange muss Pulverlack bei 400 °F eingebrannt werden? Veröffentlichte Zeitpläne bei etwa 400 °F (200-204 °C) sind 5 Minuten für ein Standard-Epoxid, 7-10 Minuten für Hybride und 10 Minuten für ein Polyesterurethan. Diese Zeit beginnt, wenn das Metall die Temperatur erreicht, daher muss die Aufheizzeit hinzugerechnet werden.
Kann Pulverlack bei niedrigerer Temperatur länger ausgehärtet werden? Ja, innerhalb des Aushärtungsfensters auf dem Datenblatt: Ein TGIC-freies Polyester listet 20-40 Minuten bei 170 °C anstelle von 8-16 Minuten bei 200 °C auf. Unterhalb des Minimums schmilzt der Film nur; Polyurethane benötigen etwa 177 °C und HAA-Polyester etwa 163 °C, um zu reagieren.
Wie testet man die Aushärtung von Pulverbeschichtung in der Werkstatt? Führen Sie ein Temperaturprofil mit einem Datenlogger durch, der am Teil befestigt ist, und machen Sie dann einen Lösungsmitteltest gemäß PCI Recommended Procedure #8 oder ASTM D5402. Ein vollständig ausgehärteter Film kann leicht erweichen oder an Glanz verlieren, darf sich aber nicht auflösen; vergleichen Sie mit einem Referenzblech.
Wo MUSI Technology passt
MUSI Technology entwirft Chargen- und Tunnelhärteöfen als Teil kompletter Pulverbeschichtungslinien und stimmt Ofenlänge, Wärmequelle und Luftzirkulation auf das Teilespektrum und das Pulverdatenblatt ab. Senden Sie Teilezeichnungen, Gewichte und die Zielbandgeschwindigkeit über die Kontaktseite, oder sehen Sie, wie der Ofen mit der elektrostatische Pulverbeschichtungskabine.
Bereitgestellt von Lin Cong, Technischer Direktor, MUSI Technology
